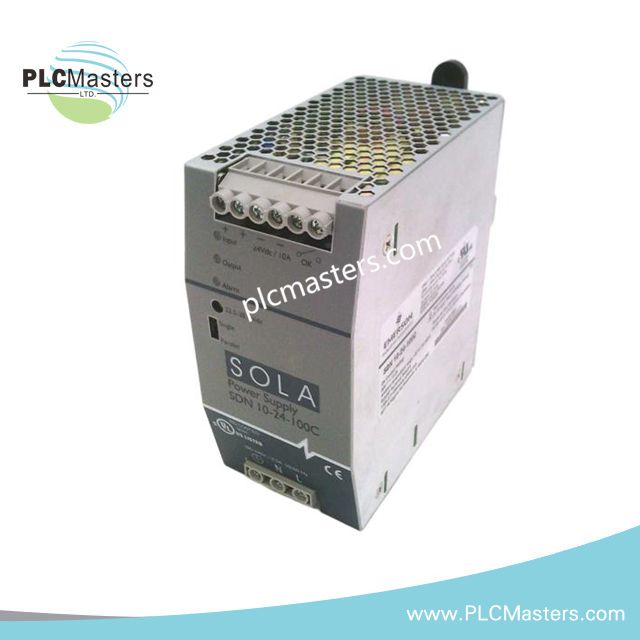

Allen-Bradley SDN10-24-100C SDN impulsinio režimo maitinimo šaltinis
$123.00
$320.00
Aprašymas
Allen-Bradley SDN10-24-100C SDN impulsinis maitinimo šaltinis
Sukonfigūruotas reguliuojamam nuolatinės srovės maitinimo konvertavimui pramoniniuose valdymo skyduose, Allen-Bradley SDN10-24-100C (SDN10-24-100C maitinimo šaltinis) keičia kintamosios srovės įvestį į reguliuojamą 24 VDC išvestį automatikos įrangai.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | SDN10-24-100C |
| Prekės ženklas | Allen-Bradley / Rockwell Automation |
| Serija | SDN impulsinis maitinimo šaltinis |
| Produkto tipas | Ant DIN bėgelio montuojamas AC/DC maitinimo šaltinis |
| Įvesties įtampa | 85–264 VAC vienfazė / 90–375 VDC |
| Įvesties dažnis | 47–63 Hz |
| Išvesties įtampa | 24 VDC, reguliuojama 22,5–28,5 VDC |
| Nominali išvesties srovė | 10 A |
| Išvesties galia | 240 W |
| Našumas | Įprastai > 89 % |
| Galios faktoriaus korekcija | Aktyvus PFC, EN 61000-3-2 |
| Virpėjimai ir triukšmas | < 50 mV nuo piko iki piko |
| Apsauga nuo perkrovos | Nuolatinė apsauga nuo trumpojo jungimo ir srovės ribojimas |
| Montavimas | 35 mm DIN bėgelis |
| Darbinė temperatūra | Nuo -10 deg C iki +60 deg C, su galios mažinimu iki 70 deg C |
| Būsenos indikatoriai | DC OK LED ir diagnostinės būsenos LED |
| Korpuso apsaugos klasė | IP20 |
| Svoris | 2,01 lb |
PLC maitinimo šaltinio ir pramoninės magistralės integravimas
SDN10-24-100C tiekia 24 VDC maitinimo liniją PLC, I/O, prietaisų ir valdymo skydo apkrovoms.
Jo 10 A nominali išvestis atitinka didžiausią nurodytą 240 W išvesties galią nominaliomis sąlygomis.
Reguliuojamas 22,5–28,5 VDC diapazonas leidžia pasirinkti įtampą pagal prijungtos įrangos reikalavimus.
Aktyvus PFC numatytas kintamosios srovės įvesties pakopoje ir padeda užtikrinti atitiktį EN 61000-3-2.
Nuolatinės apsaugos nuo trumpojo jungimo ir srovės ribojimo funkcijos riboja išvesties srovę perkrovos sąlygomis.
Pateiktoje informacijoje taip pat nurodytas lygiagretusis veikimas perteklinėms maitinimo konfigūracijoms, tačiau išsamios srovės dalijimosi ribos nepateiktos.
Dažnai užduodami klausimai
K: Ar SDN10-24-100C gali priimti tiek kintamosios, tiek nuolatinės srovės įvestį?
A: Taip. Pateiktose specifikacijose nurodyta 85–264 VAC vienfazės įvesties ir 90–375 VDC įvesties galimybė.
K: Ar išvesties įtampa yra fiksuota ties 24 VDC?
A: Ne. Nominali išvesties įtampa yra 24 VDC, o reguliuojamas diapazonas – 22,5–28,5 VDC.
K: Ar įrenginys turi apsaugą nuo perkrovos?
A: Taip. Specifikacijose nurodyta nuolatinė apsauga nuo trumpojo jungimo ir srovės ribojimas.
Montavimo vietoje gairės
Sumontuokite maitinimo šaltinį ant suderinamo 35 mm DIN bėgelio ir užtikrinkite tinkamą mechaninį tvirtinimą.
Prieš įjungdami kintamosios arba nuolatinės srovės įvesties gnybtus, patikrinkite maitinimo tipą ir įtampos diapazoną.
Jei įmanoma, kintamosios srovės įvesties laidus tieskite atskirai nuo žemo lygio analoginių, ryšio ir jutiklių laidų.
Užtikrinkite tinkamą 24 VDC išvesties poliškumą ir prieš paleisdami patikrinkite prijungtos apkrovos srovę.
Prijunkite apsauginį įžeminimą pagal valdymo skydo įžeminimo projektą ir taikomus elektros įrenginių montavimo standartus.
Jei naudojami ekranuoti signalų kabeliai, prijunkite ekranus pagal įrangos įžeminimo schemą ir venkite netyčinių įžeminimo kilpų.
Aplink maitinimo šaltinį užtikrinkite pakankamą vėdinimą, nes apkrovos dydis ir aplinkos temperatūra turi įtakos šiluminėms charakteristikoms.
Naudodami perteklines arba lygiagrečiąsias konfigūracijas, laikykitės gamintojo laidų prijungimo ir srovės dalijimosi reikalavimų, o ne darykite prielaidą, kad apkrova pasiskirstys vienodai.
Įjungę maitinimą patikrinkite DC OK ir diagnostinius indikatorius bei išmatuokite išvesties įtampą esant faktinei prijungtai apkrovai.
