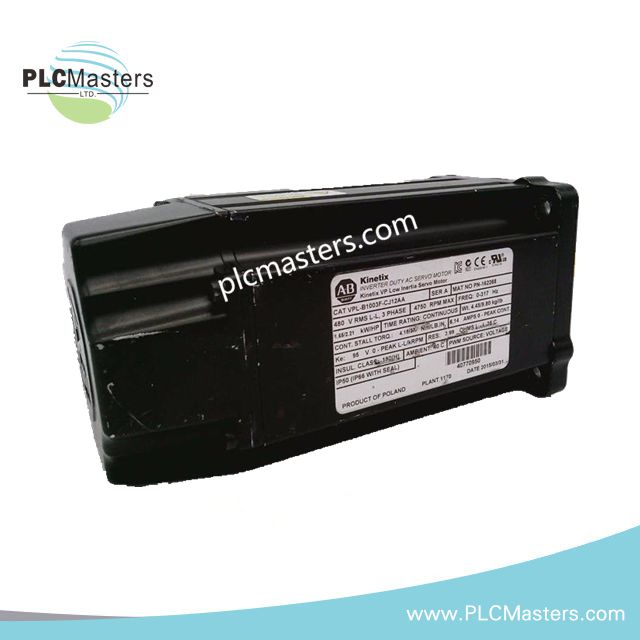

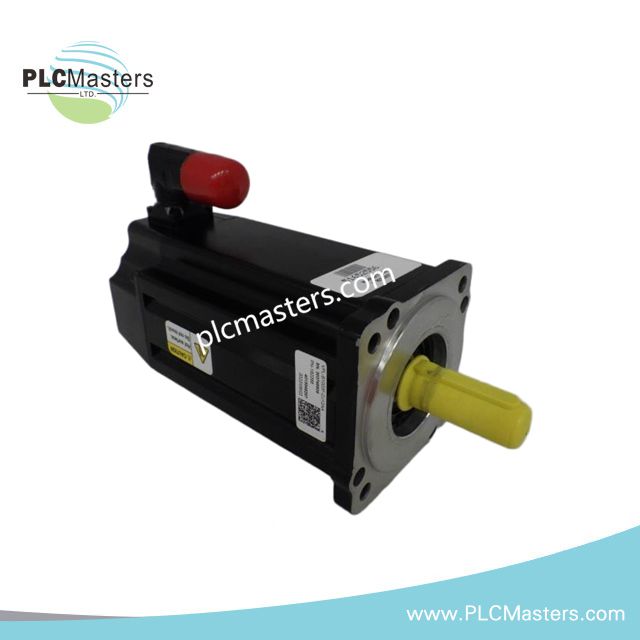

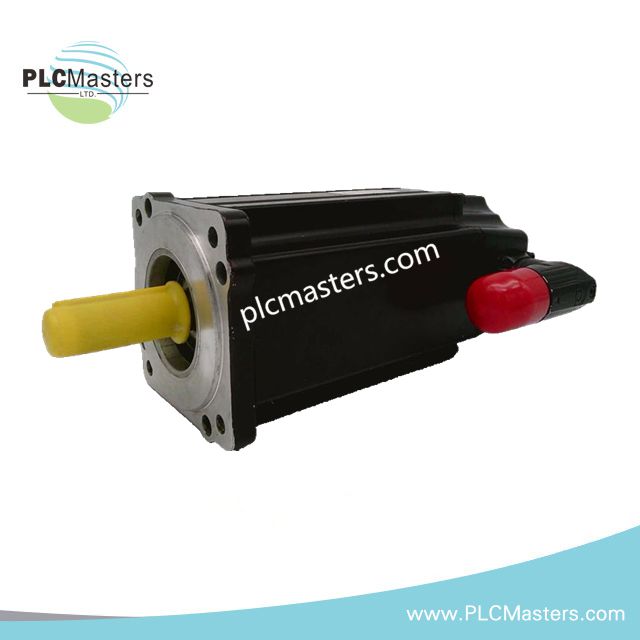

Allen Bradley VPL-B1003F-CJ12AA mažos inercijos servovariklis
$123.00
$320.00
Aprašymas
Allen Bradley VPL-B1003F-CJ12AA, taip pat kataloguose nurodomas kaip VPL-B1003F-CJ12AA mažos inercijos servovariklis, užtikrina tiesioginį sukamąjį judėjimą „Kinetix 5500“ ir „Kinetix 5700“ servopavarų platformose, naudodamas nuolatinių magnetų variklio technologiją ir „Hiperface DSL“ grįžtamąjį ryšį.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | VPL-B1003F-CJ12AA |
| Prekės ženklas | Allen Bradley |
| Gaminio tipas | Mažos inercijos servovarikliai |
| Serija | VPL servovarikliai |
| Variklio tipas | Bešepetis kintamosios srovės nuolatinių magnetų servovariklis |
| Svoris | 5.42 kg |
| Matmenys | Korpuso dydis: 100 mm |
| Energijos sąnaudos | Nominalioji galia: 1.65 kW (2.21 HP) |
| Nominalioji įtampa | 460 VAC |
| Įtampos klasė | 400 V |
| Nominalusis greitis | 4500 rpm |
| Maksimalus darbinis greitis | 4750 rpm |
| Nuolatinis stabdymo momentas | 4.18 Nm (37.0 lb-in.) |
| Didžiausias stabdymo momentas | 11.15 Nm (99.0 lb-in.) |
| Grįžtamojo ryšio tipas | 18 bitų absoliutusis vieno apsisukimo skaitmeninis enkoderis, „Hiperface DSL“ protokolas |
| Magnetų paketas | 3 magnetų paketai |
| Stabdys | Be stabdžio |
| Veleno konfigūracija | Veleno kaištis, be veleno sandariklio |
| Jungtis | Viena stačiakampė „SpeedTec DIN“ jungtis, pasukama 325 laipsnių kampu |
| Montavimo jungė | IEC metrinės laisvojo montavimo angos, FF tipas |
| Suderinamos servopavaros | „Kinetix 5500“, „Kinetix 5700“ |
„EtherNet/IP“ judesio valdymo ir servovariklio grįžtamojo ryšio integracija
VPL-B1003F-CJ12AA veikia „Allen Bradley“ judesio valdymo architektūrose, naudojančiose „Kinetix“ servopavarų sistemas ir deterministinius „EtherNet/IP“ ryšio tinklus. Variklyje integruotas 18 bitų absoliutusis vieno apsisukimo skaitmeninis enkoderis, naudojantis „Hiperface DSL“ protokolą padėties grįžtamajam ryšiui perduoti.
VPL variklių platforma palaiko suderintų „Kinetix“ pavarų konfigūracijų programinės aparatinės įrangos atnaujinamumą, todėl valdiklių sistemos paleidimo procedūrų metu gali išlaikyti patvirtintus judesio parametrų rinkinius. Įėjimų ir išėjimų tankio mastelio keitimas bei judesio ašių koordinavimas priklauso nuo pasirinkto valdiklio ir tinklo architektūros.
Nuolatinių magnetų variklio konstrukcija užtikrina apibrėžtas sukimo momento charakteristikas taikmenims, kuriems reikalingas kontroliuojamas pagreitis, lėtėjimas ir padėties nustatymo atsakas. Veleno kaiščio sąsaja leidžia mechaniškai sujungti variklį su suderinamais mašinų mazgais.
Dažnai užduodami klausimai
K: Ar VPL-B1003F-CJ12AA turi integruotą variklio stabdį?
A: Ne. Pateiktose specifikacijose nurodyta, kad ši servovariklio konfigūracija tiekiama be stabdžio parinkties.
K: Kokia grįžtamojo ryšio sąsaja įdiegta šiame servovariklyje?
A: Variklyje naudojamas 18 bitų absoliutusis vieno apsisukimo skaitmeninis enkoderis su „Hiperface DSL“ protokolo grįžtamuoju ryšiu.
Kokios servopavarų platformos palaiko šį variklio modelį?
A: VPL-B1003F-CJ12AA yra suderinamas su „Allen Bradley Kinetix 5500“ ir „Kinetix 5700“ servopavaromis.
Montavimo vietoje gairės
Sumontuokite variklį pagal prijungtos mašinos konstrukcijos mechaninio lygiavimo reikalavimus ir IEC metrinius jungės matmenis. Prieš perduodami darbinį sukimo momentą patikrinkite veleno movos lygiavimą.
Naudokite nurodytą „SpeedTec DIN“ jungtį ir užtikrinkite tinkamą kabelių atskyrimą nuo aukštosios įtampos perjungimo laidininkų, kad sumažintumėte elektrinius trukdžius. Enkoderio ir maitinimo laidus prijunkite pagal servopavaros montavimo dokumentaciją.
Įžeminkite variklio korpusą ir kabelio ekraną pagal pramoninio įžeminimo praktiką. Venkite grįžtamojo ryšio kabelius tiesti lygiagrečiai su elektromagnetinio triukšmo šaltiniais, įskaitant kontaktorius, dažnio keitiklius ir didelės srovės variklių laidininkus.
Prieš įjungdami uždarojo kontūro judesio veikimą patvirtinkite enkoderio ryšį, variklio identifikavimo parametrus ir krypties grįžtamąjį ryšį.
