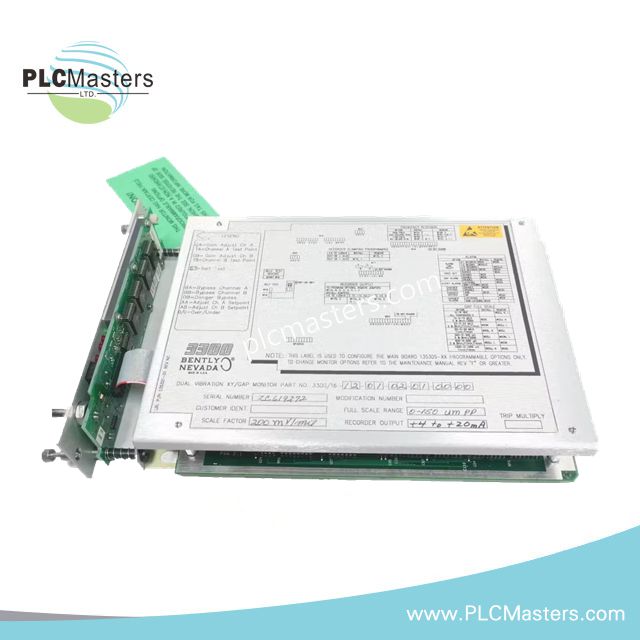

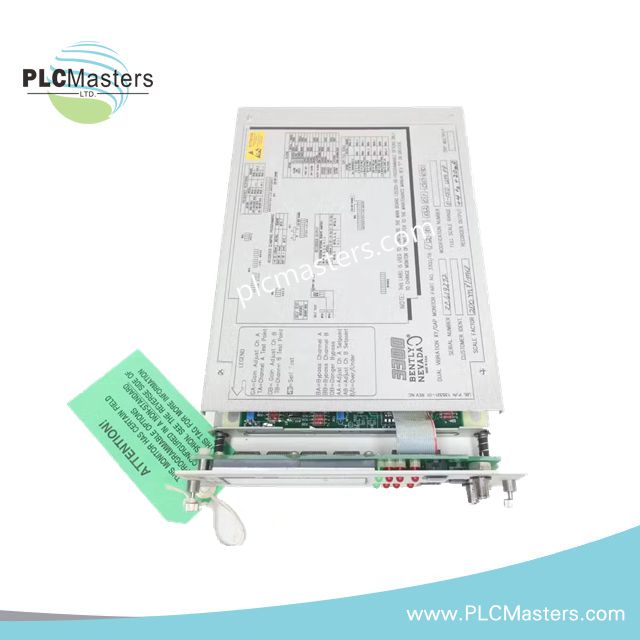

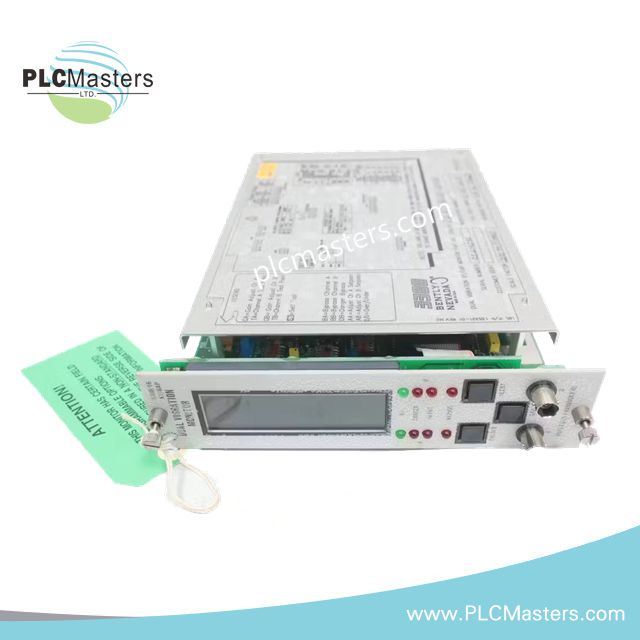

„Bently Nevada“ 3300/16-12-01-01-00-00 dviejų vibracijų stebėjimo modulis

Gaminio apžvalga

 „Bently Nevada 3300/16-12-01-01-00-00“ dvigubas vibracijos monitorius sukurtas nuolatinei svarbiausių besisukančių mašinų apsaugai.
Jis matuoja dviejų nepriklausomų radialinės vibracijos kanalų duomenis ir kiekvienam kanalui apskaičiuoja vidutinę veleno padėtį.
Todėl operatoriai anksčiau pastebi mechaninio nestabilumo, guolių dėvėjimosi ir veleno poslinkio tendencijas.
Šis monitorius veikia kaip patikrintos „Bently Nevada 3300“ serijos mašinų apsaugos sistemos dalis.
Be to, jis sustiprina ankstesnes apsaugos strategijas, papildydamas bazinį vibracijos stebėjimą tarpo aliarmu.

Sukurtas skysčio plėvelės guolius naudojančioms mašinoms, 3300/16 užtikrina ilgalaikį patikimumą sudėtingoje pramoninėje aplinkoje.
Be to, dėl modulinės konstrukcijos, montuojamos stove, jis sklandžiai integruojamas į esamus 3300 įrenginius.

Pagrindinės funkcijos ir funkciniai pranašumai

Monitorius vienu metu apdoroja dviejų artumo zondų įvestis, kad būtų galima atlikti tikrą dviejų kanalų vibracijos analizę.
Be to, kiekvienas kanalas realiuoju laiku nepriklausomai įvertina vibracijos amplitudę ir vidutinę veleno padėtį.
Tarpo aliarmo funkcija anksčiau įspėja apie guolio dėvėjimąsi arba veleno centrinės linijos poslinkį.
Todėl techninės priežiūros komandos gali imtis veiksmų, kol žala neperaugo į priverstines prastovas.

Didelis jautris užtikrina tikslų nedidelių vibracijos pokyčių aptikimą stabiliomis eksploatavimo sąlygomis.
Be to, epoksidu hermetiškai užsandarintos relės užtikrina patikimą signalizaciją sudėtingoje pramoninėje aplinkoje.
Suderinamumas su įvairiomis „Bently Nevada“ zondų sistemomis padeda apsaugoti investicijas į esamą prietaisų įrangą.

Techninės specifikacijos

Modelio numeris: 3300/16-12-01-01-00-00
Modulio tipas: dvigubas vibracijos monitorius (XY / tarpas)
Kanalai: 2 nepriklausomi kanalai
Matuojami parametrai: radialinė vibracija ir vidutinė veleno padėtis

Viso diapazono ribos:

• 0–5 milų nuo piko iki piko (standartinė konfigūracija)

Jautris:

• 200 mV/mil (7.87 mV/µm)

Keitiklio suderinamumas:

• 3300 8 mm artumo sistemos

• 7200 serijos 5 mm ir 8 mm sistemos

• 3300 XL 8 mm „Proximitor®“ jutikliai

Maitinimo šaltinis:

• +5 V DC tiekiama iš 3300 stovo

Aliarmo išėjimai:

• Dvigubi epoksidine derva sandarinti hermetiniai relės kontaktai

Institucijų patvirtinimai:

• CSA / NRTL / C (I klasė, 2 skyrius)

Vidinė sauga:

• Vidinių barjerų nėra

Darbinė temperatūra:

• Nuo 0 °C iki 65 °C (nuo 32 °F iki 150 °F)

Drėgmė:

• Iki 95 %, be kondensacijos

Montavimas:

• Standartinė 3300 serijos stovo anga

Tipinės taikymo sritys ir sistemos integravimas

Šis monitorius plačiai naudojamas dujų, garo ir hidraulinėse turbinose su skystosios plėvelės guoliais.
Pavyzdžiui, jis aptinka veleno vibracijos didėjimą, kurį sukelia disbalansas, trynimasis arba tepalo plėvelės nestabilumas.
Kompresoriams naudingas nuolatinis tarpo stebėjimas keičiantis apkrovai ir pereinamųjų procesų metu.
Be to, siurbliai ir varikliai naudoja 3300/16, kad anksti nustatytų nesutapimą ir guolių būklės blogėjimą.

Integravus visą 3300 stovą, galima centralizuoti maitinimą, aliarmus ir sistemos plėtrą.
Todėl įrenginiai gali išlaikyti nuoseklius apsaugos standartus keliose mašinų grandinėse.

Patikimumas, palaikymas ir gyvavimo ciklo aspektai

„Bently Nevada“ sukūrė 3300/16 taip, kad jis ilgai tarnautų nepertraukiamo veikimo aplinkoje.
Be to, josios kietakūnė elektronika laikui bėgant sumažina dreifą ir kalibravimo poreikį.
Atsarginių dalių prieinamumas ir ilgalaikis dokumentacijos palaikymas padeda įgyvendinti senųjų sistemų priežiūros strategijas.
Todėl operatoriai gali užtikrintai prižiūrėti senesnius įrenginius, neaukodami apsaugos vientisumo.

DUK

Ką matuoja 3300/16 monitorius?
Jis matuoja dviejų kanalų radialinę vibraciją ir apskaičiuoja vidutinę veleno padėtį kiekviename kanale.

Kuo 3300/16 skiriasi nuo 3300/15?
3300/16 prideda tarpo aliarmus, taip užtikrindamas geresnę veleno padėties apsaugą, neapsiribojančią vien vibracijos stebėjimu.

Kuriuos zondus galima naudoti su šiuo monitoriumi?
Jis palaiko 3300, 7200 ir 3300 XL artumo zondų bei „Proximitor®“ sistemas.

Ar šis modulis veikia kaip autonominis įrenginys?
Ne, jį reikia įrengti „Bently Nevada“ 3300 serijos stovo sistemoje.

Ar šis gaminys tinkamas naudoti pavojingose zonose?
Taip, tinkamai įrengta ši konfigūracija turi CSA I klasės, 2 skyriaus patvirtinimą.
