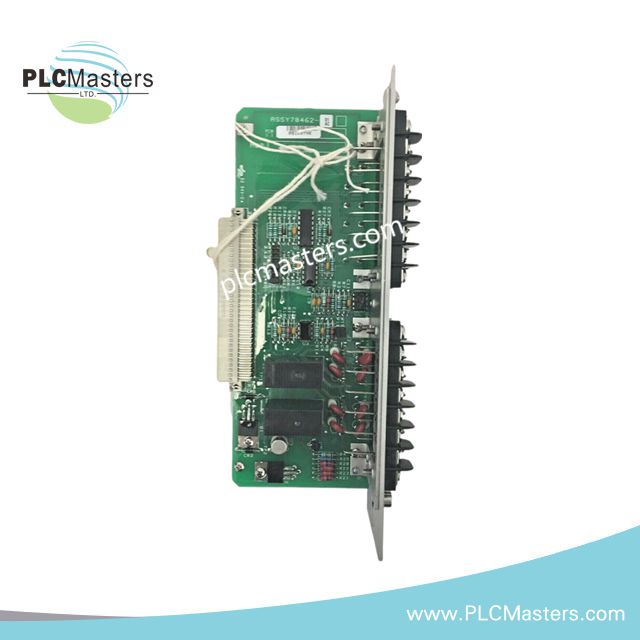

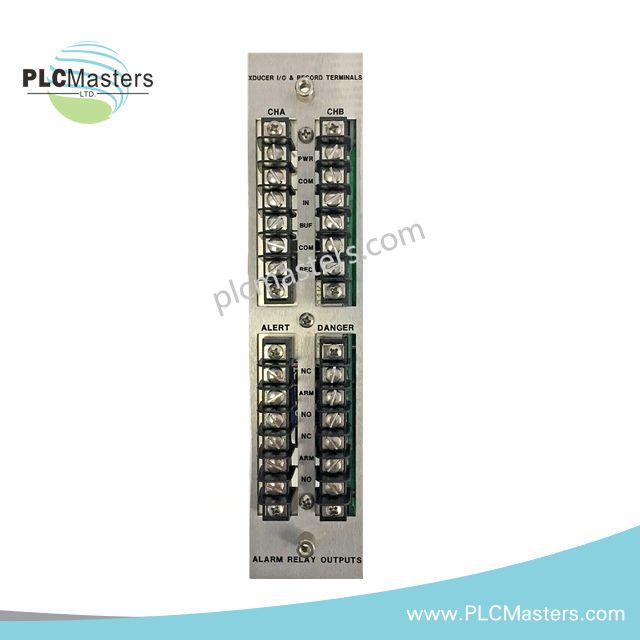

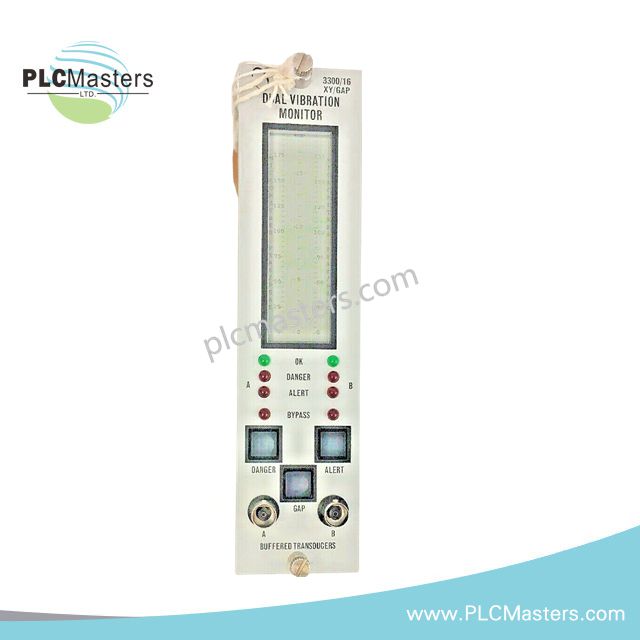

„Bently Nevada“ 3300/16-13-01-01-00-00-00 dviejų vibracijų monitoriaus modulis

Produkto apžvalga

„Bently Nevada 3300/16-13-01-01-00-00-00“ dviejų vibracijos kanalų monitorius užtikrina nuolatinę ir patikimą svarbiausių besisukančių mechanizmų apsaugą.
Jis matuoja dviejų nepriklausomų radialinės vibracijos kanalų duomenis ir tuo pačiu metu apskaičiuoja vidutinę veleno padėtį, naudodamas patikrintą artumo matavimo technologiją.
Be to, modulis veikia pagal nusistovėjusią „3300 Series“ architektūrą, todėl yra suderinamas su daugeliu esamų stebėjimo sistemų.
Inžinieriai dažnai renkasi šį monitorių mašinoms, kuriose naudojami slydimo guoliai, veikiančioms sudėtingomis pramoninėmis sąlygomis.

Pagrindiniai funkciniai privalumai

Dviejų kanalų matavimas leidžia tiksliai aptikti vibracijos pokyčius, kurie dažnai rodo ankstyvos stadijos mechaninius gedimus.
Be to, integruotas tarpo stebėjimas palaiko radialinės padėties aliarmus, sustiprinančius bendrą mechanizmų apsaugos strategiją.
Didelis signalo jautrumas leidžia tiksliai analizuoti tendencijas, todėl atliekant įprastą būklės stebėseną galima patikimiau nustatyti diagnostines išvadas.
Hermetiškai užsandarintos aliarmo relės užtikrina patikimą veikimą net esant vibracijai, temperatūros svyravimams ir elektros triukšmui.

Techninės specifikacijos

Modelio numeris: 3300/16-13-01-01-00-00-00

Modulio tipas: dviejų vibracijos kanalų monitorius (XY / tarpas)

Kanalai: du nepriklausomi vibracijos kanalai su vidutinės veleno padėties apskaičiavimu

Įvesties signalai: dvi artumo zondo ir „Proximitor®“ jutiklių sistemos

Matavimo diapazonas: nuo 0 iki 150 mikrometrų nuo piko iki piko, įprasta veikimo konfigūracija

Jautris: 200 mV vienai milio daliai, atitinka 7,87 mV vienam mikrometrui

Išvesties signalas: 4–20 mA, proporcingas vibracijai

Aliarmo relės: dvigubi epoksidine derva užsandarinti, hermetiškai apsaugoti relių kontaktai

Suveikimo daugiklis: fiksuota X1 konfigūracija

Maitinimo reikalavimas: +5 VDC, tiekiama tiesiogiai iš „3300 Series“ stovo

Darbinė temperatūra: nuo –20 °C iki +60 °C

Montavimas: standartinis „3300 Series“ modulinio stovo lizdas

Matmenys: 5,1 cm x 20,3 cm x 0,0 cm

Svoris: 0,36 kg

Tipinės taikymo sritys

Dujų ir garo turbinos naudoja šį monitorių veleno vibracijai ir radialiniam judėjimui aptikti pereinamaisiais veikimo režimais.
Taip pat išcentriniams kompresoriams naudinga nuolatinė vibracijos stebėsena, padedanti sumažinti guolių pažeidimo riziką.
Elektros varikliai ir generatoriai remiasi tiksliu tarpo matavimu, kad būtų išvengta progresuojančio veleno ir kakliuko dilimo.
Kritinėse sistemose veikiantys siurbliai naudoja šį modulį, kad anksti nustatytų disbalansą, kavitaciją ir nesutapimą.

Patikimumas ir techninė priežiūra

3300/16 monitorius sukurtas vadovaujantis ilgalaike „Bently Nevada“ projektavimo filosofija, orientuota į ilgalaikį patikimumą pramonėje.
Todėl techninės priežiūros komandos gali užtikrintai integruoti modulį į esamas apsaugos ir būklės stebėsenos programas.
Atsarginių dalių prieinamumas ir pasaulinis techninis palaikymas papildomai sumažina svarbiausios besisukančios įrangos turto gyvavimo ciklo riziką.

DUK

Kokie jutikliai suderinami su „3300/16“ dviejų vibracijos kanalų monitoriumi?
Modulis palaiko „3300“ 8 mm, „7200“ 5 mm arba 8 mm ir „3300 XL“ 8 mm „Proximitor®“ sistemas.

Ar šis monitorius teikia vibracijos ir padėties aliarmus?
Taip, jis teikia vibracijos ir vidutinės veleno padėties aliarmus, taip užtikrindamas visapusiškesnę mechanizmų apsaugą.

Ar šį modulį galima įdiegti esamame „3300 Series“ stove?
Taip, jis tiesiogiai įstatomas į standartinius „3300 Series“ stovus, neatliekant papildomų mechaninių pakeitimų.

Ar išvestis tinka integruoti į valdymo sistemą?
4–20 mA išvestis leidžia paprastai integruoti modulį su DCS, PLC ir gamyklos stebėjimo sistemomis.
