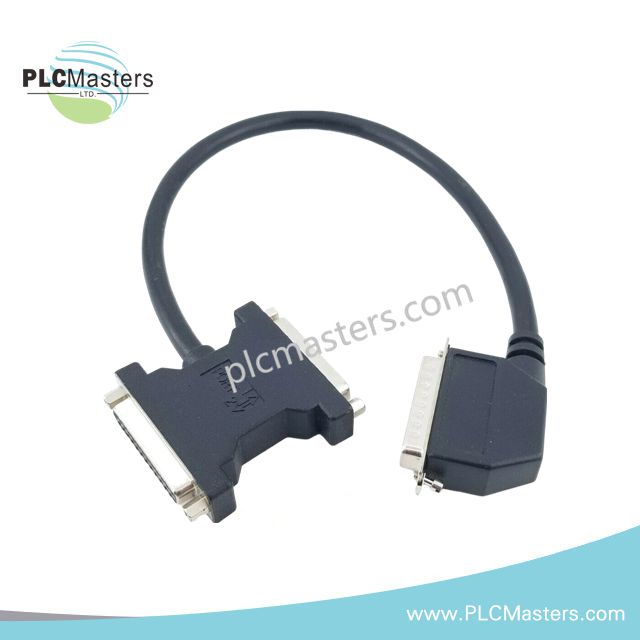

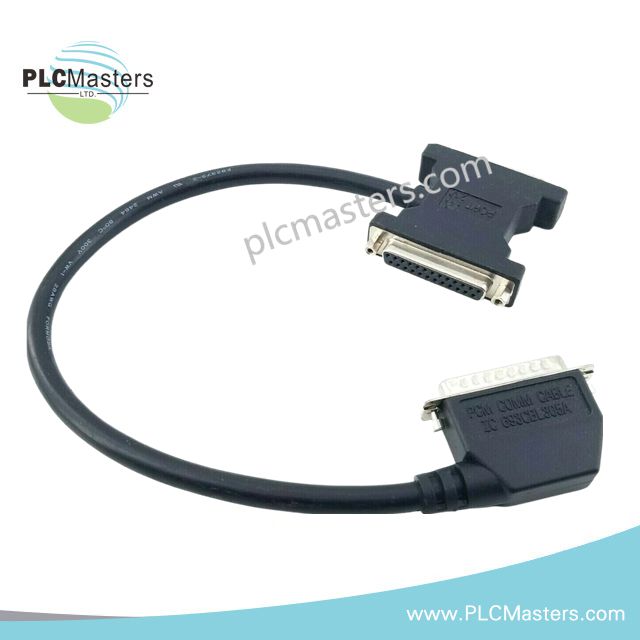

GE Fanuc IC693CBL305 žvaigždės jungimo ryšio kabelis

Apžvalga

IC693CBL305 yra specialiai suprojektuotas nuosekliojo ryšio išplėtimo kabelis, skirtas GE Fanuc Series 90-30 sistemoms. Jis naudojamas palaikomų koprocesoriaus modulių bendram 25 kontaktų ryšio lizdui padalyti į dvi nepriklausomas nuosekliąsias sąsajas, užtikrinant tvarkingesnį laidų išdėstymą ir lankstesnį įrenginių prijungimą.

Šis kabelis yra tik aparatinės sąsajos priedas ir neatlieka protokolų konvertavimo ar signalų apdorojimo. Jo paskirtis – užtikrinti tinkamą fizinį atskyrimą ir signalų nukreipimą nuosekliajam ryšiui.

Funkcinis aprašymas

IC693CBL305 naudoja Y tipo kabelio konstrukciją, kuri vieną bendrą nuoseklųjį prievadą padalija į du atskirus kanalus:

Vieną skirtąją RS-232 sąsają
Vieną konfigūruojamą RS-232 arba RS-485 sąsają

Ši konfigūracija leidžia vienu metu prie vieno ryšio koprocesoriaus prijungti skirtingus nuosekliojo ryšio įrenginius be papildomų adapterių, sumažinant spintos sudėtingumą ir laidų prijungimo klaidų tikimybę.

Techninės specifikacijos

• Modelis: IC693CBL305

• Gaminio kategorija: Y tipo nuosekliojo ryšio kabelis

• Suderinami moduliai: IC693CMM311, PCM301, PCM311

• Jungties tipas: 25 kontaktų D-Sub (RS-232 / RS-485)

• Palaikomi protokolai: SNP, CCM, Modbus RTU

• Kabelio ilgis: apie 1 pėdą (≈30 cm)

• Laidininko skerspjūvis: 28 AWG

• Ekranavimas: visiškai ekranuotas, siekiant sumažinti EMI

• Kabelio apvalkalas: pramoninis lietinis apvalkalas

• Svoris: 0,22 svaro

Sistemų suderinamumas

Šis kabelis specialiai sukurtas GE Fanuc Series 90-30 ryšio koprocesoriaus moduliams. Kontaktų išdėstymas ir ekranavimo konstrukcija pritaikyti prie modulių aparatinės įrangos reikalavimų, todėl užtikrinamas patikimas signalų atskyrimas ir išvengiama ryšio sutrikimų, galinčių kilti naudojant universalius nuosekliojo ryšio kabelius.

Tipinės taikymo sritys

IC693CBL305 dažnai naudojamas PLC sistemose, kurioms reikia vienu metu palaikyti nuosekliuosius ryšius, pavyzdžiui:

Inžinerinės darbo vietos, prijungtos per RS-232
Nuotoliniai I/O įrenginiai arba lauko prietaisai, naudojantys RS-485
Daugelio protokolų nuosekliojo ryšio architektūros

Jis leidžia išplėsti prievadus nepridedant papildomos ryšio įrangos, todėl yra praktiškas sprendimas kompaktiškoms valdymo sistemoms.

Dažnai užduodami klausimai

K: Ar IC693CBL305 galima tiesiogiai prijungti prie PLC procesoriaus?
A: Ne. Šis kabelis skirtas tik ryšio koprocesoriaus moduliams, tokiems kaip IC693CMM311, ir jo negalima tiesiogiai prijungti prie procesoriaus nuosekliojo prievado.

K: Ar kabelis automatiškai įjungia RS-485 ryšį?
A: Ne. Protokolą ir prievado konfigūraciją nustato modulis. Kabelis tik užtikrina fizinį prievado atskyrimą.

K: Ar standartinis 25 kontaktų nuosekliojo ryšio kabelis būtų tinkamas pakaitalas?
A: Nerekomenduojama. Šiame kabelyje naudojamas konkretus kontaktų išdėstymas ir ekranavimas, būtini tinkamam veikimui. Universalūs kabeliai gali sukelti signalų klaidų arba ryšio sutrikimų.
