GE IC3600SIXM1A1A „Speedtronic Mark I-II“ spausdintinė plokštė
$159.00
$359.00
Aprašymas
GE IC3600SIXM1A1A yra spausdintinė plokštė (PCB), siejama su General Electric Speedtronic Mark I-II turbinų valdymo sistema. Joje yra dvi juodos kontaktinės jungtys ir dvi raudonos kelių lizdų jungtys, skirtos elektriniam sujungimui su kitais komponentais. Ant jungčių esantys žymėjimai, įskaitant JA ir susijusius dalių numerius, padeda identifikuoti įrangą atliekant techninę priežiūrą ir tikrinant pakaitinę plokštę.
Jungčių išdėstymas ir identifikavimas

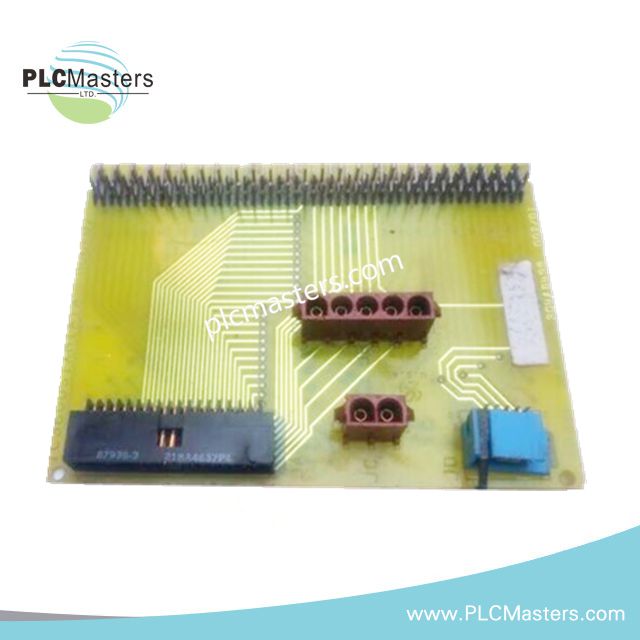

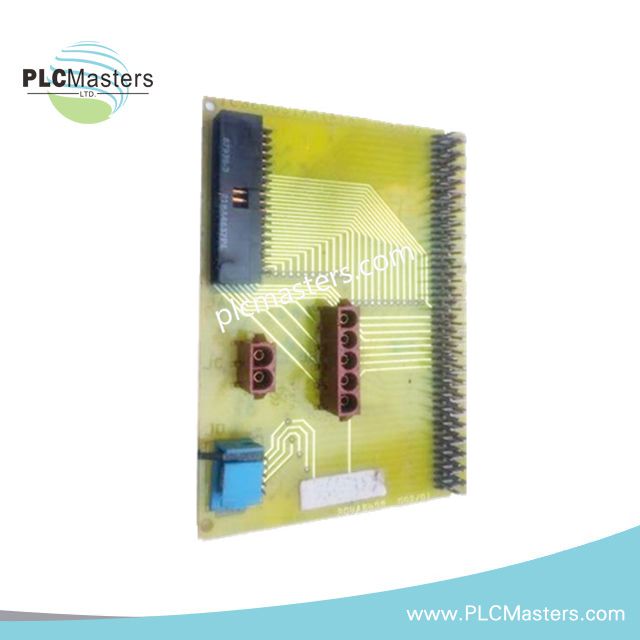

Plokštė yra stačiakampio formos, o didžioji jos paviršiaus dalis neapgyvendinta komponentais. Jungtys išdėstytos palei vieną briauną ir netoli plokštės centro.
- JA jungtis: didelė juoda jungtis su kištukiniais kontaktais, pažymėta dalių numeriais 218A4637P4 ir 87936-3.
- Mažesnė juoda jungtis: yra žemiau, toje pačioje briaunoje, pažymėta 218A4637P1 ir 87936-1; pateiktame aprašyme nurodoma, kad joje yra bent 10 kištukinių kontaktų.
- Raudonos lizdinės jungtys: dvi jungtys šalia plokštės centro. Kairioji jungtis turi du lizdus, o dešinioji – penkis.
Šie fiziniai duomenys gali padėti technikams prieš montuojant palyginti esamą plokštę su pakaitine. Vien jungčių išvaizda nepatvirtina elektrinio suderinamumo ar kiekvieno kontakto funkcijos.
Techninės specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC3600SIXM1A1A |
| Prekės ženklas | General Electric (GE) |
| Serija | Speedtronic Mark I-II |
| Gaminio tipas | Spausdintinė plokštė (PCB) |
| Jungties žymuo | JA |
| Juodų jungčių žymėjimai | 218A4637P4 / 87936-3 |
| Antrinių jungčių žymėjimai | 218A4637P1 / 87936-1 |
| Raudonos lizdinės jungtys | 2 |
| Raudonų lizdinių jungčių konfigūracija | 2 ir 5 lizdų |
| Matmenys | 3.5 x 13 x 13.5 cm |
| Svoris | 0.3 kg |
Sistemos kontekstas
IC3600SIXM1A1A priklauso GE Speedtronic Mark I-II gaminių šeimai, naudojamai dujų turbinų valdymo sistemose. Jungčių išdėstymas suteikia fizines prijungimo vietas susijusiai įrangai. Remiantis turimu gaminio aprašymu, tiksli šios plokštės valdymo funkcija, elektriniai parametrai ir signalų paskirtis nenustatyti.
Dažnai užduodami klausimai
Q: Kaip atpažinti GE IC3600SIXM1A1A keičiant plokštę?
A: Patikrinkite visą modelio numerį ir palyginkite plokštės išdėstymą, JA jungtį, ant jungčių atspausdintus dalių numerius ir dvi raudonas lizdines jungtis. Prieš montuodami pakaitinę plokštę, patikrinkite, ar jos versija ir paskirtis atitinka įrengtą sistemą.
Q: Ar IC3600SIXM1A1A galima pakeisti IC3600SIXM1?
A: Keičiamumas nepatvirtintas. Nors abu modelių numeriai priskiriami GE Mark I-II šeimai, vien sufikso skirtumas nepatvirtina elektrinio ar funkcinio suderinamumo. Patikrinkite reikiamą dalies numerį pagal originalią įrangos dokumentaciją.
