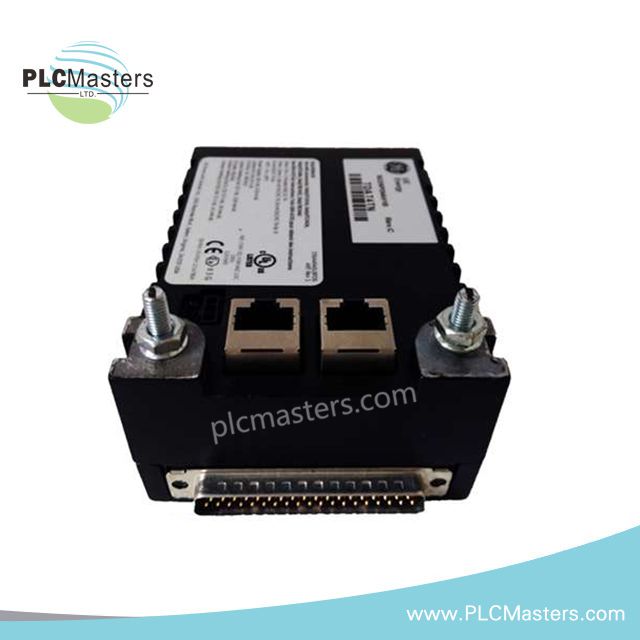

GE IS220PHRAH1B HART analoginių įvesčių / išvesčių modulis

Apžvalga

IS220PHRAH1B yra „General Electric“ analoginis įvesties ir išvesties modulis su HART palaikymu. Jis tiesiogiai jungia išmaniuosius lauko įrenginius prie „Mark VIe“ ir „VIeS“ valdymo sistemų. Be to, jis apdoroja analoginius signalus ir skaitmeniniu būdu palaiko ryšį per HART protokolą. Todėl jis tinka taikomosioms programoms, kurioms reikalingi tikslūs analoginiai matavimai ir išmaniųjų siųstuvų diagnostika. Jis plačiai naudojamas elektros energijos gamybos, naftos ir dujų bei procesų automatizavimo pramonėje.

Techninės specifikacijos

• Modulio tipas: HART analoginis įvesties ir išvesties paketas

• Sistemos suderinamumas: GE „Mark VIe“ / „VIeS“ valdymo sistemos

• Analoginės įvestys: 10 kanalų (4–20 mA srovės kilpa)

• Analoginės išvestys: 2 kanalai (4–20 mA srovės kilpa)

• Įvesties skyra: 16 bitų analoginis-skaitmeninis keitiklis

• Išvesties skyra: 14 bitų skaitmeninis-analoginis keitiklis

• HART ryšys: palaikomas visuose įvesties ir išvesties kanaluose; perduoda HART pranešimus į AMS

• Skaitmeninimo laikas: 5 ms (įprastinis skenavimas)

• Išvesties apkrova: ne daugiau kaip 800 Ω, kai išvestis yra 4–20 mA

• Jungiamumas: du RJ45 Ethernet prievadai tinklo dubliavimui

• Maitinimo įvestis: 3 kontaktų jungtis (įprastai 24 VDC)

• Gnybtų plokštės sąsaja: DC-62 kontaktų jungtis

• Montavimo būdas: DIN bėgelis

• Darbinė temperatūra: –20°C–+70°C

• Drėgmės diapazonas: 5–95 % santykinė drėgmė, be kondensacijos

• PCB danga: apsauginė danga (B klasės versija)

• Originalus gamintojas: „General Electric Speedtronic“

• Savybės: 2 Ethernet prievadai

• Nominali įtampa: 28.0 V

• Matmenys: 3.25 in × 1.65 in × 4.78 in

• Svoris: 1.2 lbs

• Kontaktų išvesčių įtampa: 32.0 Vdc

• Korpuso tipas: su ventiliacinėmis angomis
