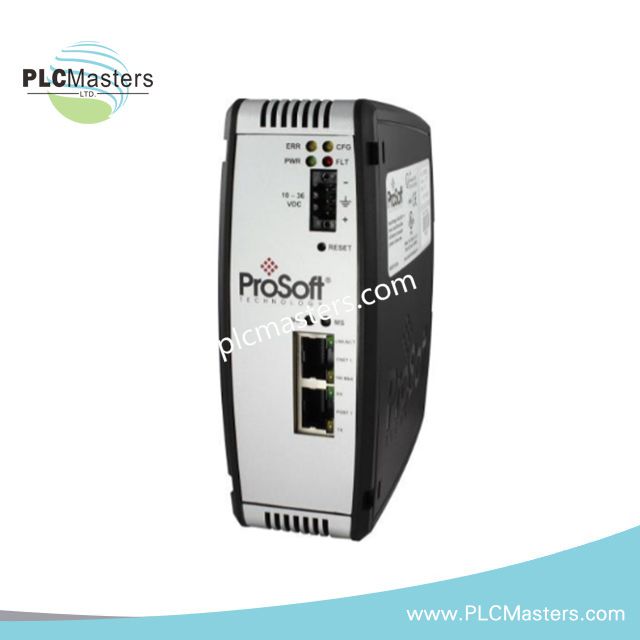

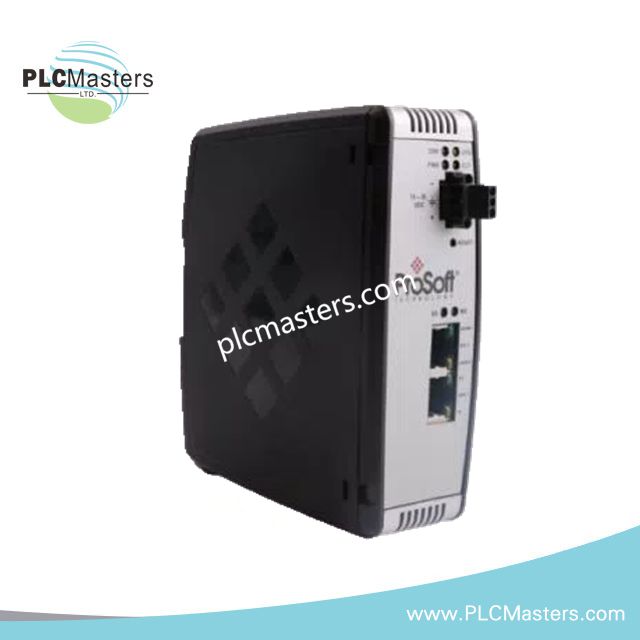

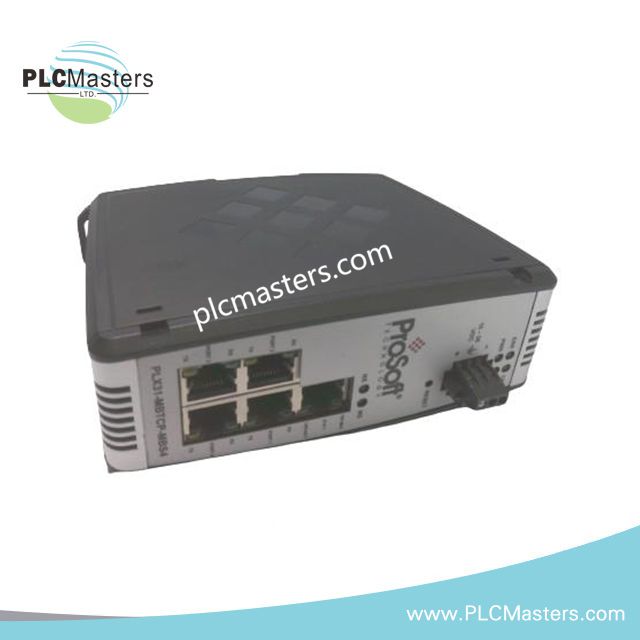

ProSoft Technology PLX31-MBTCP-MBS nuosekliojo ryšio šliuzas

„ProSoft Technology“ PLX31-MBTCP-MBS nuosekliojo ryšio sąsaja

Pramoniniuose eterneto valdymo tinkluose sukonfigūruota „Modbus TCP/IP“ ir nuosekliojo „Modbus“ protokolų konvertavimui, „ProSoft Technology“ PLX31-MBTCP-MBS (PLX31-MBTCP-MBS nuosekliojo ryšio sąsaja) užtikrina tiesioginį fizinį ir elektrinį duomenų apsikeitimą tarp eterneto PLC sistemų ir RS nuosekliųjų lauko įrenginių.

Aparatinės įrangos specifikacijos

Protokolų konvertavimo ir tinklo ryšio funkcijos

PLX31-MBTCP-MBS konvertuoja protokolus tarp „Modbus TCP/IP“ eterneto tinklų ir nuosekliojo „Modbus“ ryšio sąsajų. Sąsaja palaiko vienu metu veikiančias „Modbus TCP“ kliento ir serverio funkcijas, todėl PLC valdikliai ir nuoseklieji prietaisai gali keistis registrų duomenimis naudojant konfigūruojamus ryšio susiejimus.

Įrenginys palaiko RS-232, RS-422 ir RS-485 elektrines sąsajas, pasirenkamas programiškai. Nuosekliojo ryšio parametrai apima reguliuojamą ryšio spartą, pariteto pasirinkimą, duomenų dydžio konfigūravimą ir RTS laiko valdymą, užtikrinant suderinamumą su įvairiais lauko įrenginiais.

Sąsajos protokolų konvertavimo delsa priklauso nuo komandų konfigūracijos, nuosekliojo ryšio spartos nustatymų ir tinklo apkrovos sąlygų. Eterneto ryšiui naudojamas standartinis TCP/IP ryšys, skirtas integruoti su PLC, PAC ir pramoninio valdymo platformomis.

Protokolų konvertavimas ir integravimas į pramoninį tinklą

PLX31-MBTCP-MBS užtikrina konfigūruojamą komandų apdorojimą ryšiui „Modbus Master“ režimu. Eterneto pusės duomenų mainams galima sukonfigūruoti iki 160 kliento komandų, o nuosekliojo pagrindinio įrenginio prievadai palaiko iki 100 komandų.

Sąsaja leidžia integruoti senesnius nuosekliuosius „Modbus RTU“ arba ASCII įrenginius su eternetu pagrįstomis valdymo sistemomis. Konfigūravimas atliekamas naudojant „ProSoft Configuration Builder“ programinę įrangą per eterneto ryšį, todėl galima susieti registrus ir koreguoti ryšio parametrus.

DIN bėgelio montavimo konstrukcija leidžia įrenginį montuoti pramoninėse valdymo spintose. Siekiant sumažinti elektromagnetinius trukdžius RS-232, RS-422 ir RS-485 ryšio metu, būtina tinkamai ekranuoti ir įžeminti nuosekliuosius kabelius.

Dažniausiai užduodami klausimai

K: Ar PLX31-MBTCP-MBS palaiko vienu metu veikiantį „Modbus TCP“ kliento ir serverio režimą?
A: Taip. Sąsaja palaiko vienu metu veikiančius „Modbus TCP“ kliento ir serverio ryšio režimus, skirtus integruoti į eterneto tinklą.

K: Kokias nuosekliąsias sąsajas galima sukonfigūruoti sąsajoje?
A: Nuoseklioji sąsaja palaiko RS-232, RS-422 ir RS-485 veikimą, pasirenkamą programinės įrangos nustatymuose.

K: Kokie konfigūracijos parametrai turi įtakos nuosekliojo ryšio veikimui?
A: Nuosekliojo ryšio veikimą lemia ryšio sparta, paritetas, duomenų dydis, mazgo adresavimas, RTS laiko delsa ir komandų konfigūracija.

Montavimo vietoje gairės

Sumontuokite PLX31-MBTCP-MBS ant suderinamo DIN bėgelio pramoniniame korpuse, užtikrinančiame tinkamą apsaugą nuo aplinkos poveikio.

RS-485 ir RS-422 ryšio linijoms naudokite ekranuotus vytos poros kabelius. Kabelių ekranus prijunkite pagal objekto įžeminimo praktiką, kad sumažintumėte elektromagnetinius trukdžius.

Nuosekliojo ryšio laidus atskirkite nuo aukštos įtampos maitinimo laidininkų ir variklių pavarų kabelių. Užtikrinkite tinkamus kabelių tiesimo atstumus, kad sumažintumėte elektrinio triukšmo sklidimą.

Prieš prijungdami lauko įrenginius patikrinkite pasirinktą RS sąsajos tipą. Neteisingas RS-232, RS-422 arba RS-485 laidų prijungimas gali sutrikdyti ryšį arba sukelti signalo klaidas.

Prieš įjungdami sąsają patikrinkite nuolatinės srovės maitinimo poliškumą. Prieš paleisdami sistemą sukonfigūruokite eterneto parametrus, „Modbus“ adresus ir komandų susiejimus naudodami „ProSoft Configuration Builder“.
