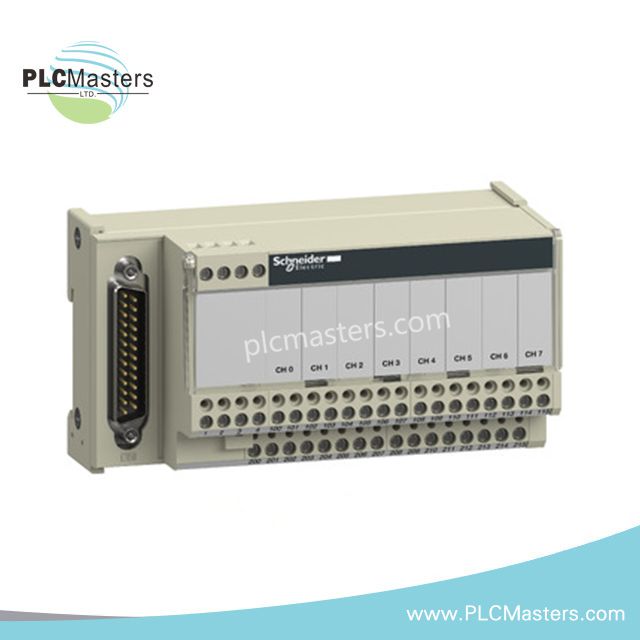

Schneider ABE7CPA03 jungčių bazė

Apžvalga

Schneider ABE7CPA03 yra „Advantys Telefast ABE7“ serijos jungimo bazė. Ji paskirsto 8 analoginius kanalus ir supaprastina jungimą tarp lauko įrenginių bei PLC analoginių įvesties modulių. Šis modulinis, paruoštas naudoti sprendimas užtikrina efektyvų pramoninės automatikos sistemų integravimą. Jį galima montuoti ant DIN bėgelio arba skydelyje, todėl montavimas yra lankstus. Įrenginys užtikrina patikimą elektros izoliaciją ir atsparumą aplinkos poveikiui, todėl patikimai veikia sudėtingomis pramonės sąlygomis.

Techninės specifikacijos

• Gaminio tipas: jungimo bazė analoginiams kanalams

• Dalies numeris: ABE7CPA03

• Serija: Advantys Telefast ABE7

• Kanalų skaičius: 8

• Jungtis prie PLC: SUB-D 25 kontaktų kištukinė jungtis

• Gnybtų tipas: sraigtiniai gnybtai

• Gnybtų laidininkų skerspjūvis: 0.09–2.5 mm² (AWG 28–AWG 12), lankstūs arba standūs laidai

• Montavimo parinktys:

• DIN bėgelis (35 mm simetrinis)

• Montavimas skydelyje naudojant tvirtinimo rinkinį

• Vardinė izoliacijos įtampa: 2000 V tarp gnybtų ir montavimo bėgelio

• Valdymo grandinės įtampa: 24 V DC

• Apsaugos laipsnis: IP20 (IEC 60529)

• Darbinė temperatūra: nuo 0°C iki +60°C

• Laikymo temperatūra: nuo -40°C iki +80°C

• Atsparumas smūgiams: 15 g 11 ms (IEC 60068-2-27)

• Atsparumas vibracijai: 2 g, 10–150 Hz (IEC 60068-2-6)

• Atsparumas elektromagnetiniam poveikiui: atitinka IEC 61000-4-2/3/4

• Priveržimo momentas: 0.6 N·m (plokščias Ø 3.5 mm atsuktuvas)

• Sertifikatai: UL, CSA, GL, BV, DNV, CE

• Svoris: 0.33 kg

• Gnybtų laidų prijungimo parinktys:

• 1 × 0.09–1.5 mm² lankstus laidas su antgaliu

• 1 × 0.14–2.5 mm² standus arba lankstus laidas be antgalio

• 2 × 0.09–0.75 mm² lankstūs laidai su antgaliais

• 2 × 0.2–2.5 mm² standūs laidai

• Suderinami signalai: analoginė įvesties srovė, analoginė įvesties įtampa, Pt 100

• Įrengimo kategorija: II (IEC 60664-1)

• Taršos laipsnis: 2 (IEC 60664-1)

• Atsparumas įkaitintai vielai: 750 °C, užgesimo laikas <30 s (IEC 60695-2-11)
