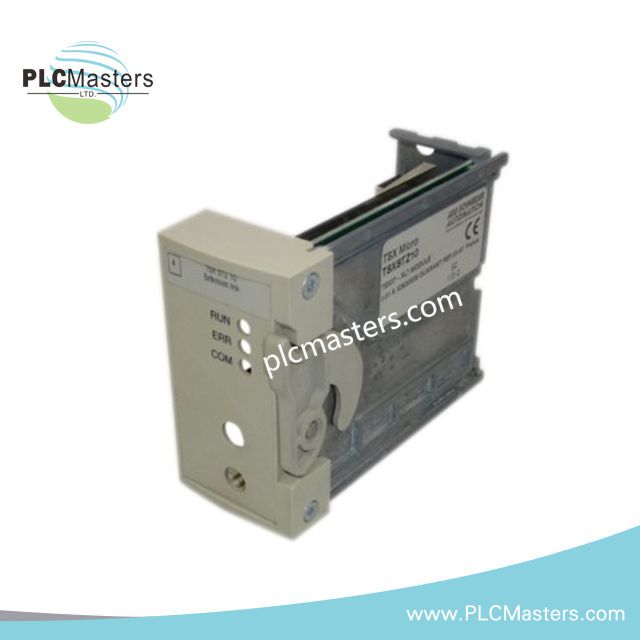

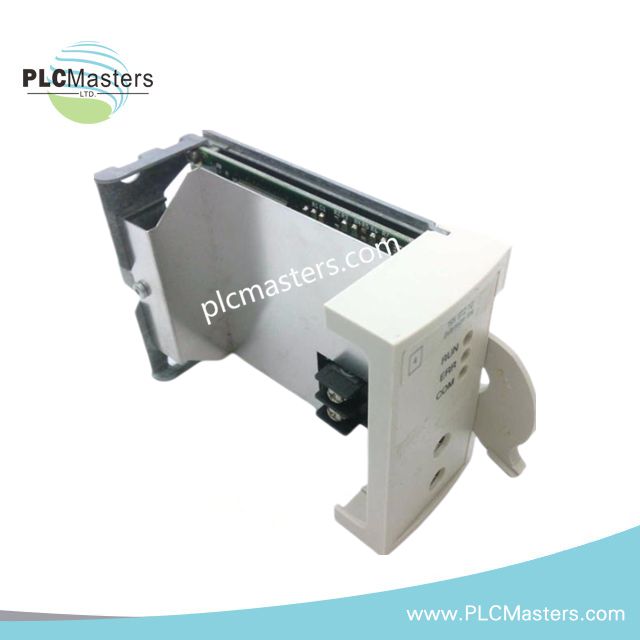

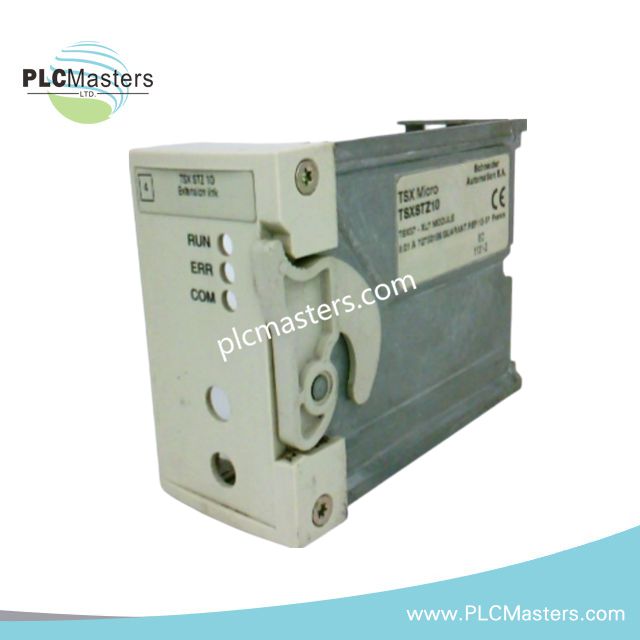

Schneider Electric TSXSTZ10 komunikacijos modulis

Produkto apžvalga

Schneider Electric TSXSTZ10 yra kompaktiškas komunikacijos modulis, specialiai sukurtas TSX Micro PLC valdikliams. Jis užtikrina efektyvią RS485 komunikaciją naudojant UNI-TELWAY protokolą, leidžiant patikimai keistis duomenimis tarp valdiklių ir periferinių įrenginių. Šis modulis palaiko meistro-pavaldinio asinchroninę komunikaciją, todėl yra idealus mažo masto pramoninės automatizacijos tinklams. Be to, jo kompaktiškas dizainas puikiai tinka į TSX Micro lizdus, užtikrinant minimalų užimamą plotą neprarandant funkcionalumo.

Pagrindinės savybės ir funkcijos

• Užtikrina stabilią RS485 komunikaciją TSX Micro ir TSX 07 PLC sistemoms.

• Palaiko UNI-TELWAY protokolą su baudų sparta iki 38 400 bitų per sekundę.

• Meistro-pavaldinio asinchroninė komunikacija leidžia patikimai veikti keliems įrenginiams.

• Integruotos RUN, ERR ir COM LED lemputės palengvina sistemos diagnostiką ir gedimų šalinimą.

• Leidžia nuotolines jungtis iki 200 metrų naudojant ekranuotą susuktą porą kabelių.

• Kompaktiškas ir lengvas dizainas palengvina montavimą į TSX Micro 4 lizdą.

Techninės specifikacijos

• Modelis: TSXSTZ10

• Kategorija: Komunikacijos modulis TSX Micro PLC valdikliams

• Fizinis sąsajos tipas: RS485 (neizoliuotas)

• Palaikomas protokolas: UNI-TELWAY

• Komunikacijos tipas: Meistro-pavaldinio, asinchroninis bazinis signalas

• Baudų spartos: 9 600 / 19 200 / 38 400 bitų per sekundę

• Laidas: Ekranuotas susuktos poros kabelis

• Maksimalus magistralės ilgis: 5 m (1 TSX37 + 4 TSX07) iki 200 m

• Montavimas: Įstatomas į TSX Micro 4 lizdą (PLC turi būti išjungtas)

• Indikatoriai: RUN, ERR, COM būsenos LED lemputės

• Svoris: 0,77 svaro

Tipinės taikymo sritys

TSXSTZ10 modulis tinka mažiems automatizacijos tinklams, kuriems reikalinga patikima ir tiksli komunikacija. Pavyzdžiui, jis gali jungti TSX Micro valdiklius su įėjimo/išėjimo moduliais, HMI ir kitais PLC. Jo suderinamumas su UNI-TELWAY kabeliais leidžia lengvai integruotis į esamas pramonines sistemas, užtikrinant sklandų duomenų mainus gamybos linijose, procesų valdyme ir stebėjimo sistemose.

Techninė pagalba ir priežiūra

Nors TSXSTZ10 modulis nebėra gaminamas, Schneider Electric rekomenduoja kreiptis į techninę pagalbą dėl galimų pakaitinių sprendimų. Modulio paprasti LED indikatoriai leidžia inžinieriams greitai aptikti komunikacijos klaidas, sumažinant prastovų laiką. Reguliarus RS485 kabelių patikrinimas užtikrina ilgalaikį patikimumą ir našumą pramoninėje aplinkoje.

DUK

K1: Ar TSXSTZ10 gali komunikuoti su šiuolaikinėmis PLC sistemomis?
A1: Modulis palaiko TSX Micro ir TSX 07 PLC. Dėl naujesnių modelių kreipkitės į Schneider Electric dėl suderinamumo sprendimų.

K2: Kokie kabeliai reikalingi TSXSTZ10 montavimui?
A2: Naudokite ekranuotą susuktos poros kabelį (TSX CSA100/200) patikimai UNI-TELWAY komunikacijai.

K3: Koks yra maksimalus komunikacijos atstumas?
A3: Iki 200 metrų su tinkama magistralės konfigūracija ir tinkamu kabelio tipu.

K4: Ar yra TSXSTZ10 pakaitalų?
A4: Tiesioginio pakaitalo nėra. Kreipkitės į Schneider Electric techninę pagalbą dėl alternatyvių variantų.
