1771-OGD Modul Output Digital Allen-Bradley PLC-5
$123.00
$320.00
Penerangan

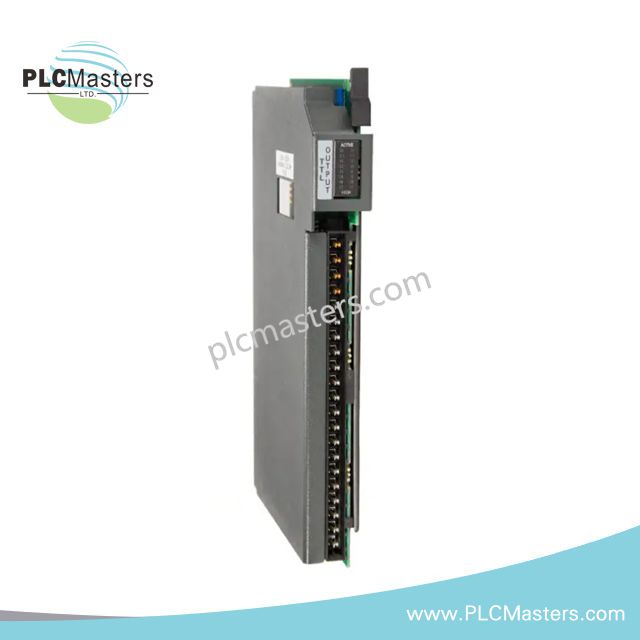

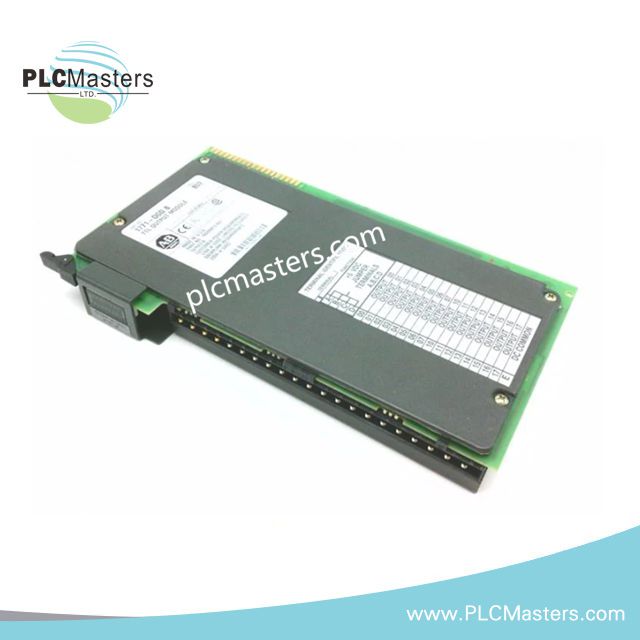

Modul Output DC Digital TTL Allen-Bradley 1771-OGD PLC 5
Allen-Bradley 1771-OGD, juga dikatalogkan sebagai 1771-OGD Modul Output DC Digital, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan output isyarat TTL dalam platform rak PLC-5 I/O. Modul ini menyediakan 16 saluran output DC TTL dan memerlukan kuasa backplane rak serta bekalan 5 VDC luaran untuk penghantaran isyarat ke peranti input TTL yang serasi.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 1771-OGD |
| Jenama | Allen-Bradley / Rockwell Automation |
| Asal | USA |
| Berat | 1.85 lbs |
| Penggunaan Kuasa | Arus backplane 230 mA |
| Barisan Produk | PLC-5 |
| Jenis Modul | Modul Output DC Digital |
| Bilangan Output | 16 Output |
| Kategori Voltan | 5 VDC TTL |
| Voltan Operasi DC | 5.0-5.3 VDC |
| Arus Maksimum Berterusan Per Output | 0.20 A sink, 0.001 A source |
| Keperluan Kuasa Luaran | Bekalan luaran 5 VDC |
| Keserasian Lengan Pendawaian | 1771-WH |
| Jenis Pemasangan | Boleh Dipasang Pada Rak |
| Lewat Isyarat (Mati) | AC tipikal 45 (+/- 15) ms; DC tipikal 50 ms |
| Penarafan Fius | Fius normal 0.5 A, 250 V |
| Salutan Pelindung | Salutan Konformal |
Ciri-ciri Isyarat EtherNet/IP dan PLC-5 I/O
1771-OGD berfungsi sebagai antara muka output digital PLC-5 dengan keupayaan suis tahap TTL. Modul ini menggunakan backplane rak PLC-5 untuk operasi dalaman dan sumber 5 VDC luaran untuk penghantaran isyarat TTL di sisi lapangan. Peringkat output menyokong operasi arus jenis sink dan berinteraksi terus dengan peranti input yang serasi TTL.
Modul ini dipasang melalui seni bina rak 1771 dan mengikuti tingkah laku komunikasi backplane PLC-5. Perlindungan ESD yang betul diperlukan semasa pengendalian dan pemasangan untuk mengelakkan kemerosotan output semikonduktor.
Soalan Lazim
S: Apakah jenis isyarat yang disediakan oleh modul 1771-OGD?
J: 1771-OGD menyediakan 16 saluran output DC digital TTL yang beroperasi dalam kategori voltan 5 VDC.
S: Adakah modul memerlukan sumber kuasa luaran?
J: Ya. Modul memerlukan kuasa backplane rak dan bekalan 5 VDC luaran untuk penghantaran isyarat output TTL.
S: Apakah keupayaan arus output maksimum setiap saluran?
J: Setiap output menyokong arus berterusan maksimum 0.20 A dalam operasi sink dan 0.001 A dalam operasi source.
Garis Panduan Pemasangan Lapangan
Pasang modul 1771-OGD hanya pada posisi rak PLC-5 I/O yang serasi dengan konfigurasi alamat rak yang betul. Sahkan sambungan backplane rak terpasang sepenuhnya sebelum menghidupkan kuasa.
Gunakan lengan pendawaian 1771-WH untuk sambungan lapangan dan pastikan pemisahan antara pendawaian isyarat TTL dan konduktor voltan tinggi atau bunyi tinggi. Sambungkan pelindung kabel mengikut piawaian pembumian tapak untuk mengurangkan gangguan elektromagnetik.
Sebelum mengendalikan modul, laksanakan prosedur kawalan ESD termasuk permukaan kerja berbumi dan peralatan pembumian personel. Sahkan polariti dan tahap voltan bekalan 5 VDC luaran sebelum menyambungkan peranti lapangan TTL.
