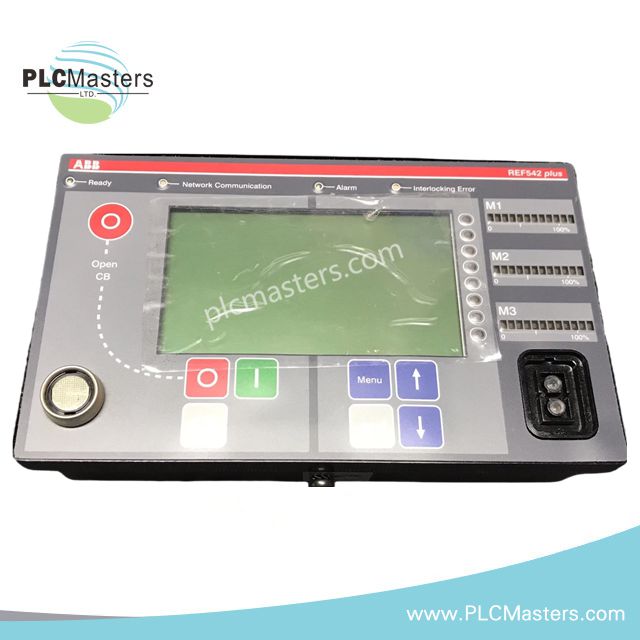

ABB REF542PLUS CL044123236 Unit Terminal Feeder HMI

Gambaran Keseluruhan

The ABB REF542PLUS CL044123236 adalah terminal feeder digital kompak yang direka untuk automasi stesen janakuasa. Ia menggabungkan perlindungan, kawalan, pemantauan, dan pengukuran ke dalam satu unit. Jurutera menggunakannya dalam rangkaian pengedaran primer dan sekunder. HMI terbina dalam membolehkan kawalan tempatan, diagnostik acara, dan visualisasi status. Pengguna boleh menyesuaikan modul perisian untuk pelbagai aplikasi feeder, transformer, atau motor .

Spesifikasi Teknikal

Model: REF542PLUS CL044123236

Ciri-ciri HMI:

• Panel tempatan dengan butang tekan dan penunjuk LED

• Paparan grafik pilihan

• Akses log peristiwa dan gangguan

Fungsi Perlindungan:

• Perlindungan lebihan arus (50/51)

• Perlindungan gangguan bumi (50N/51N)

• Perlindungan arus lebih arah

• Pengesanan kegagalan pemutus litar

Keupayaan Pengukuran:

• Voltan, arus, frekuensi, kuasa, dan tenaga

• Nilai langsung dan dikira

Input/Output:

• Input dan output binari yang boleh dikonfigurasi bebas

• Input analog untuk voltan dan arus

Protokol Komunikasi:

• IEC 60870-5-103

• Modbus RTU

• Pilihan IEC 61850

Penyegerakan Masa:

• SNTP atau IRIG-B

Pilihan Pemasangan:

• Pemasangan rata

• Pemasangan panel atau rak dalam peti suis

Suhu Operasi:

• Biasanya –25°C hingga +55°C (sehingga +70°C maksima)

Darjah Perlindungan:

• IP54 atau lebih tinggi untuk panel hadapan

Pematuhan:

• IEC 60255, IEC 61000, dan piawaian berkaitan
