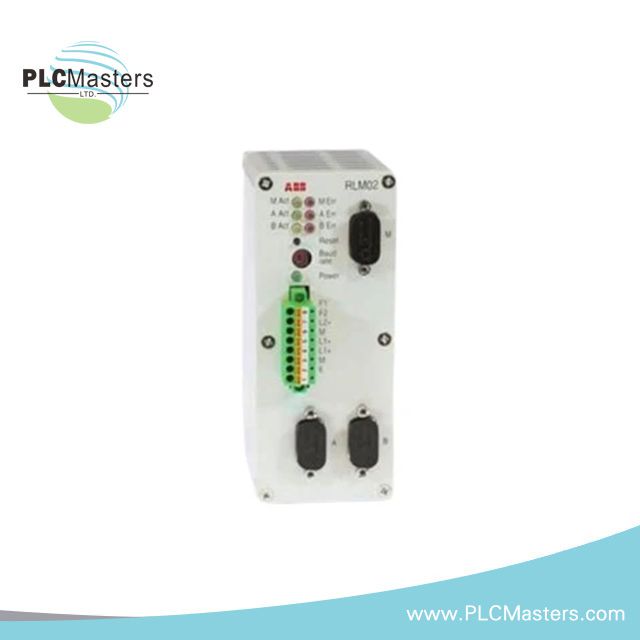

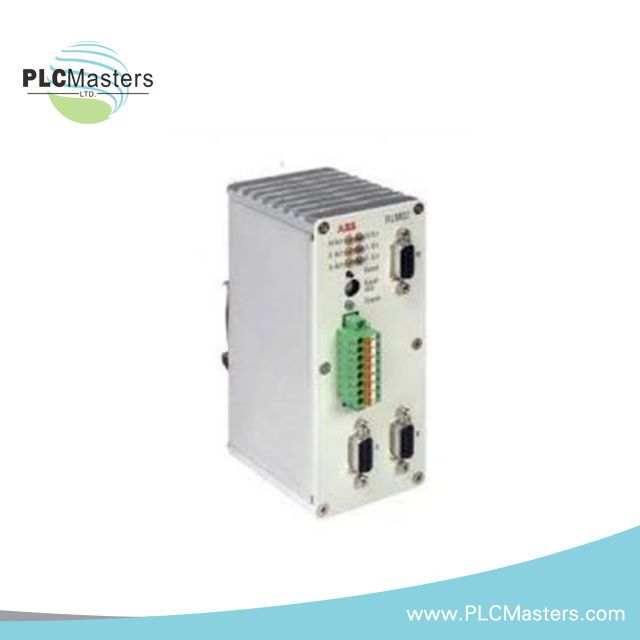

ABB RLM02 PROFIBUS DP/FMS Modul Pautan Redundansi

Gambaran Keseluruhan

Modul RLM02 memudahkan penukaran talian PROFIBUS bukan redundan kepada dua talian RS485 redundan atau sebaliknya. Ia menyediakan fleksibiliti dalam penyediaan rangkaian, membolehkan modul diletakkan terus selepas master, sebelum segmen bas dengan beberapa slave, atau sebelum slave individu. RLM02 juga membolehkan peranti lapangan dengan antara muka PROFIBUS DP tunggal untuk disambungkan ke rangkaian PROFIBUS redundan, bertindak sebagai suis aktif. Ia menguatkan isyarat, memantau aktiviti talian, dan mengesan ralat untuk komunikasi yang boleh dipercayai dalam persekitaran industri.

Spesifikasi Teknikal

• Port:

  • 3 port PROFIBUS (A, B, M)

• Kadar Pemindahan:

  • 9.6 kbit/s hingga 12 Mbit/s

• Sokongan Pelanggan:

  • Sehingga 31 stesen PROFIBUS (boleh dikembangkan dengan pengulang)

• Isyarat Ralat:

  • Penunjuk LED pada plat hadapan
  • Sentuhan isyarat untuk amaran ralat

• Mesej Diagnostik:

  • Tersedia pada jalur terminal 8-pin untuk penyelesaian masalah

• Bekalan Kuasa:

  • 24 VDC (±20%); pilihan bekalan kuasa redundan
  • Penggunaan arus tipikal: 120 mA pada 24 VDC

• Suhu Operasi:

  • 0°C hingga 50°C

• Seksi Silang Wayar:

  • Sehingga 1.5 mm² pada jalur terminal 8-pin

• Pemasangan:

  • Pemasangan rel DIN

• Redundansi:

  • Menyokong pemilihan talian automatik dan pemulihan kesalahan talian

• Sijil:

  • CE, UL, CSA, DNV GL (untuk persekitaran marin)

• Pemantauan Komunikasi:

  • Ya, dengan paparan ralat dan pemantauan

• Fungsi:

  • Menukar talian bukan redundan menjadi talian redundan dan sebaliknya
  • Memantau semua talian untuk kesalahan dan aktiviti, menukar talian mengikut keperluan
