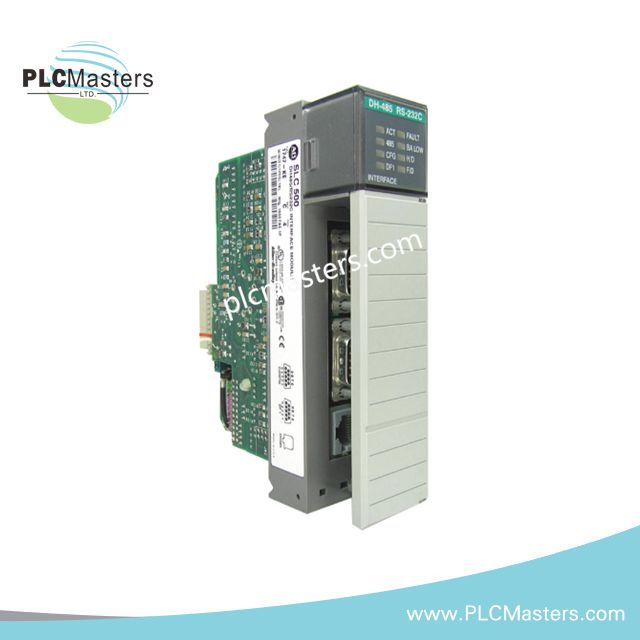

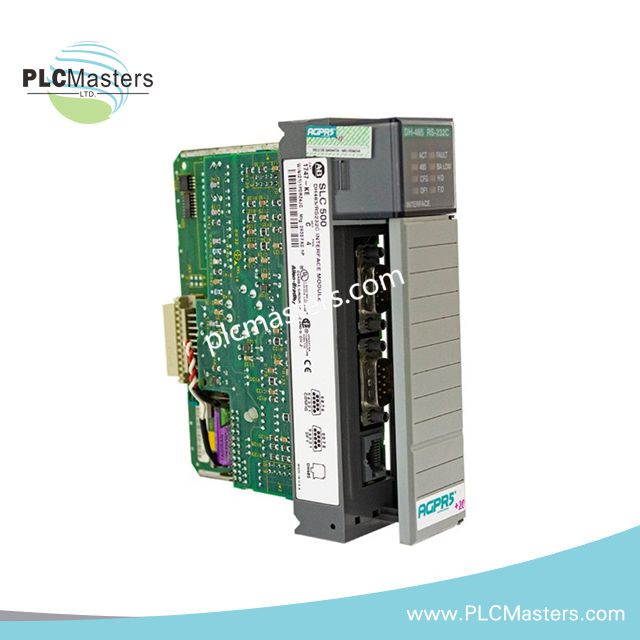

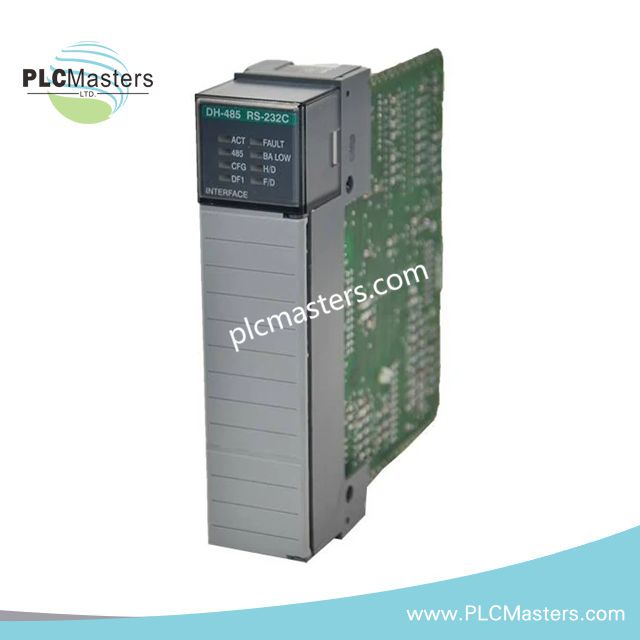

Modul Antara Muka Allen-Bradley 1747-KE/C DH-485

 Allen-Bradley 1747-KE/C, juga dikatalogkan sebagai modul antara muka komunikasi  1747-KE/C , berfungsi sebagai jambatan protokol utama DH-485 dan RS-232C yang digunakan untuk melaksanakan sambungan rangkaian bersiri dan terjemahan DF1 merentasi platform  Rockwell Automation SLC 500. Modul ini menyediakan penukaran elektrik dan protokol secara langsung antara rangkaian token-passing DH-485 dan peranti bersiri berasaskan DF1, termasuk titik akhir yang disambungkan modem.

Perincian Akhiran & Matriks Model

Akhiran “/C” menunjukkan semakan perkakasan Siri C bagi seni bina antara muka 1747-KE. Tiada segmentasi fungsi lanjut atau struktur varian boleh konfigurasi yang ditakrifkan dalam pengecam model ini.

Spesifikasi Perkakasan

Terjemahan Protokol Bersiri dan Seni Bina Rangkaian Token Passing DH-485

Dalam lapisan komunikasi  Rockwell Automation SLC 500, 1747-KE/C melaksanakan jambatan protokol deterministik antara aliran bersiri DF1 dan rangkaian token-passing DH-485. Modul ini melakukan penukaran pada peringkat bingkai tanpa mengubah pelaksanaan logik tangga lapisan aplikasi, memastikan pemetaan imej memori yang konsisten merentasi titik akhir bersiri heterogen.

Antara muka DH-485 beroperasi pada mekanisme arbitrasi token-passing, di mana akses nod dikawal oleh pemilikan token secara berurutan dan bukannya penghantaran berdasarkan perlanggaran. 1747-KE/C mengekalkan penyertaan yang diselaraskan dalam kitaran ini sambil menterjemah bingkai ASCII/biner DF1 yang diterima melalui lapisan fizikal RS-232/RS-485 secara serentak.

Integrasi backplane membolehkan akses konfigurasi melalui sesi terminal ASCII atau komunikasi terus dengan rangka SLC, membolehkan pelarasan parameter semasa operasi termasuk pemilihan kadar baud dan penetapan alamat nod. Isolasi pada port CONFIG (500 V DC) menyediakan pemisahan antara peralatan bersiri luaran dan domain logik backplane dalaman.

Soalan Lazim (FAQ)

S: Adakah 1747-KE/C melaksanakan logik PLC atau mengubah program tangga secara dalaman?
J: Tidak. Modul hanya melakukan jambatan protokol dan tidak melaksanakan atau menyimpan logik kawalan.

S: Bolehkah komunikasi DH-485 dan DF1 beroperasi serentak?
J: Ya. Modul menyokong pengendalian serentak trafik rangkaian DH-485 dan komunikasi bersiri DF1 melalui port berasingan.

S: Adakah modul ini boleh ditukar panas dalam rangka SLC 500?
J: Tidak. Pemasangan atau penanggalan mesti dilakukan dengan kuasa rangka dimatikan untuk mengelakkan gangguan komunikasi backplane.

Garis Panduan Pemasangan Lapangan

Modul hendaklah dipasang dalam slot rangka SLC 500 yang khusus dengan kuasa sistem dimatikan sepenuhnya sebelum pemasangan. Penjajaran penyambung backplane mesti disahkan untuk memastikan pemasangan yang betul dan integriti komunikasi.

Pemasangan kabel bersiri mesti mengikut piawaian pendawaian RS-232/RS-485 bergantung pada konfigurasi port yang dipilih. Konduktor pasangan berpintal berperisai diperlukan untuk segmen DH-485, dengan pembumian titik tunggal untuk mengelakkan pembentukan gelung bumi.

Aplikasi DF1 yang disambungkan modem memerlukan padanan kadar baud yang betul merentasi semua titik akhir. Laluan kabel mesti dipisahkan daripada konduktor voltan tinggi untuk mengurangkan gangguan bunyi pada talian bersiri voltan rendah.
