Modul Input Analog Universal Allen-Bradley 1769SC-IF8U
$123.00
$320.00
Penerangan

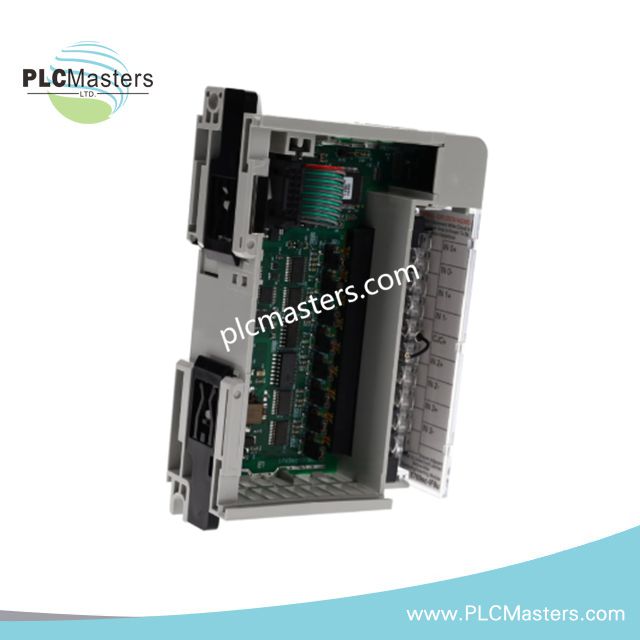

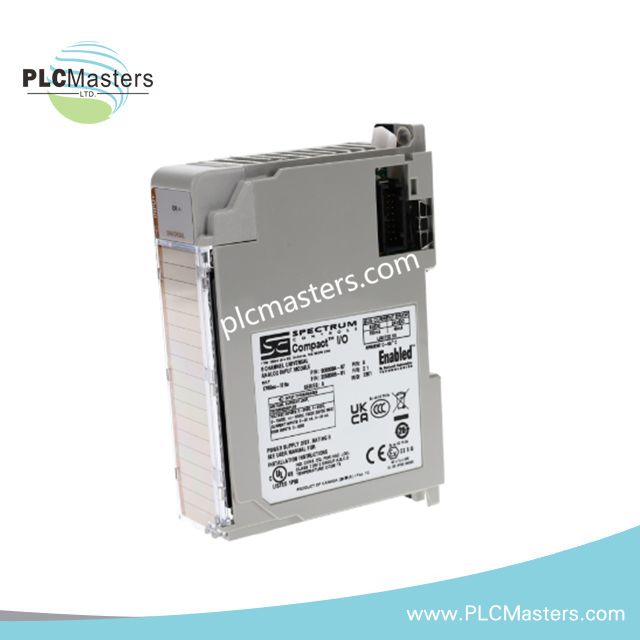

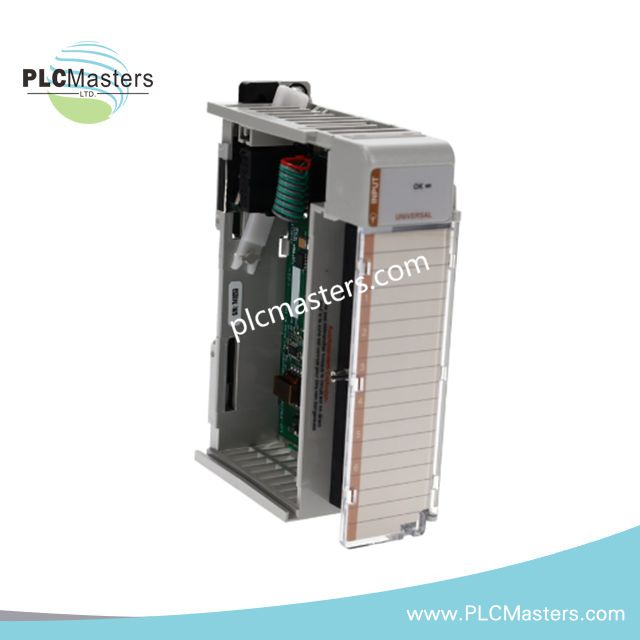

Modul Input Analog Universal Allen-Bradley 1769SC-IF8U
Dikonfigurasikan untuk pemerolehan isyarat analog pelbagai dalam sistem CompactLogix dan MicroLogix 1500, Allen-Bradley 1769SC-IF8U (1769SC-IF8U Modul Input Analog Universal) menyediakan penukaran isyarat fizikal terus dari termokopel, RTD, rintangan, voltan, dan input arus ke dalam data proses digital.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 1769SC-IF8U |
| Jenama | Allen-Bradley |
| Asal | Amerika Syarikat |
| Berat | 1 lbs |
| Jenis Produk | Modul Input Analog Universal |
| Barisan Produk | CompactLogix |
| Platform Serasi | 1769 CompactLogix / MicroLogix 1500 |
| Bilangan Input | 8 saluran input analog universal |
| Resolusi | 16 bit |
| Lebar Slot | Slot tunggal |
| Julat Input Voltan | +/-50 mV, +/-100 mV, 0-5 V, 1-5 V, 0-10 V, +/-10 V |
| Julat Input Arus | 0-20 mA, 4-20 mA |
| Julat Input Rintangan | 0-150 ohm, 0-1000 ohm, 0-3000 ohm |
| Keserasian RTD | PT385/3916, Ni618/672, NiFe518, Cu426 |
| Keserasian Termokopel | J, K, T, B, E, R, S, N, C |
| Kadar Kemas Kini | 10 Hz, 50 Hz, 60 Hz, 250 Hz, 1000 Hz |
| Masa Sampel | 2.44 ms, 0.53 ms, 0.45 ms, 0.15 ms, 0.07 ms |
| Penapis Input | Lima frekuensi penapis boleh pilih setiap saluran |
| Perlindungan Lebih Voltan Maksimum | +/-30 VDC |
| Perlindungan Lebih Arus Maksimum | +/-28 mA |
Ciri Pemprosesan Isyarat EtherNet/IP dan Compact I/O
1769SC-IF8U disepadukan ke dalam seni bina Allen-Bradley CompactLogix melalui antara muka komunikasi bas I/O 1769. Modul ini menyokong penskalaan ketumpatan I/O dengan lapan saluran yang boleh dikonfigurasikan, membolehkan pelbagai jenis isyarat lapangan diproses dalam satu slot.
Reka bentuk input universal menyokong pemilihan pengukuran yang boleh dikonfigurasikan firmware untuk isyarat voltan, arus, termokopel, RTD, dan rintangan. Parameter penapisan input per saluran membolehkan pelarasan tingkah laku pemerolehan isyarat untuk keadaan pengukuran proses yang berbeza.
Soalan Lazim
S: Apakah jenis isyarat input yang disokong oleh 1769SC-IF8U?
J: Modul ini menyokong isyarat input voltan, arus, termokopel, RTD, dan rintangan melalui lapan saluran input analog universal yang boleh dikonfigurasikan.
S: Bagaimana penapisan saluran dikonfigurasikan pada modul?
J: Setiap saluran menyediakan frekuensi penapis input yang boleh dipilih secara individu, membolehkan tetapan pemprosesan isyarat disesuaikan mengikut keperluan pengukuran.
S: Apakah resolusi penukaran input analog?
J: 1769SC-IF8U menyediakan resolusi penukaran analog-ke-digital 16 bit untuk isyarat input lapangan yang disambungkan.
Garis Panduan Pemasangan Lapangan
Pasang 1769SC-IF8U ke dalam pemasangan I/O 1769 CompactLogix atau MicroLogix 1500 yang serasi mengikut keperluan pemasangan platform pengawal. Sahkan bahawa pendawaian lapangan sepadan dengan konfigurasi input yang dipilih sebelum menghidupkan kuasa.
Jalankan kabel isyarat analog secara berasingan daripada konduktor kuasa AC dan litar suis arus tinggi. Gunakan kabel instrumentasi berperisai jika diperlukan, dengan perisai kabel ditamatkan mengikut amalan pembumian sistem. Sahkan polariti yang betul untuk input voltan dan arus serta periksa pendawaian sensor untuk sambungan termokopel dan RTD sebelum pengoperasian.
