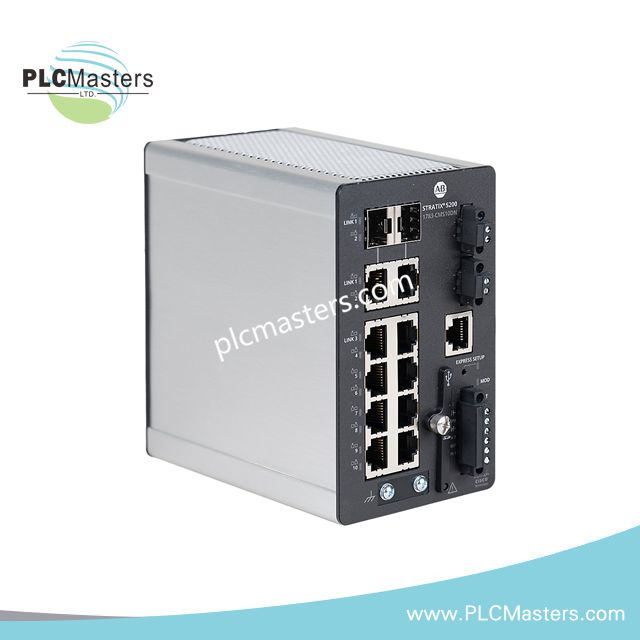

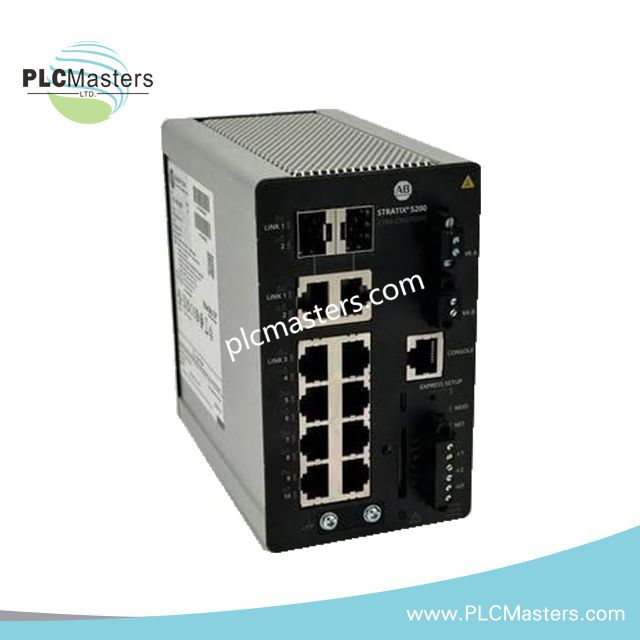

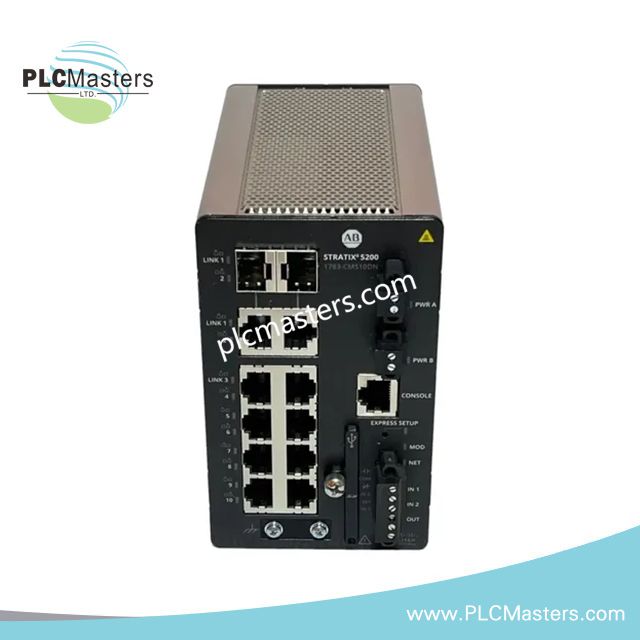

Suis Ethernet Industri Terkawal Allen-Bradley 1783-CMS10DP Stratix 5200
$123.00
$320.00
Penerangan
Allen-Bradley 1783-CMS10DP Stratix 5200 Suis Ethernet Perindustrian Terurus
Dikonfigurasikan untuk penukaran Gigabit Ethernet dalam rangkaian industri EtherNet/IP, Allen-Bradley 1783-CMS10DP (1783-CMS10DP Stratix 5200 Suis Ethernet Perindustrian Terurus) menyediakan pelaksanaan komunikasi data fizikal secara langsung melalui port Gigabit tembaga dan antara muka gentian SFP. Suis ini beroperasi dengan fungsi firmware penuh dan menyokong kawalan rangkaian Terurus Lapisan 2 dengan keupayaan Device Level Ring (DLR).
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 1783-CMS10DP |
| Jenama | Allen-Bradley |
| Asal | Amerika Syarikat |
| Berat | 2 kg |
| Suhu Operasi | -40 hingga +60 darjah C |
| Jenis Produk | Suis Ethernet Perindustrian Terurus |
| Rangkaian | Stratix 5200 |
| Jenis Firmware | Firmware penuh |
| Jumlah Port | 10 port aktif |
| Port Tembaga | 8 x 10/100/1000 Mbps RJ45 Gigabit Ethernet |
| Slot SFP | 2 x 100/1000 Mbps gentian SFP |
| Lapisan Rangkaian | Penukaran terurus Lapisan 2 |
| Sokongan Redundansi | Device Level Ring (DLR) |
| Jenis Pemasangan | Pemasangan rel DIN |
| Penarafan Penutup | Perumahan gaya terbuka IP30 |
| Fungsi Keselamatan | Segmentasi VLAN, penapisan MAC, keutamaan QoS |
| Integrasi Konfigurasi | Profil Tambahan Studio 5000 dan muka FactoryTalk View |
Pengurusan Rangkaian Deterministik EtherNet/IP
1783-CMS10DP menggabungkan fungsi penukaran terurus Stratix 5200 dengan teknologi Cisco IOS-XE terbina dalam untuk konfigurasi dan diagnostik Ethernet industri. Seni bina Gigabit Ethernet menyokong rangkaian deterministik EtherNet/IP yang memerlukan komunikasi jalur lebar tinggi antara pengawal, peranti I/O, dan infrastruktur automasi.
Set ciri firmware penuh menyediakan fungsi pengurusan Lapisan 2 termasuk konfigurasi VLAN, penapisan alamat MAC, dan keutamaan Kualiti Perkhidmatan (QoS). Sokongan DLR membolehkan operasi topologi cincin untuk peranti EtherNet/IP yang memerlukan redundansi rangkaian. Suis ini menyokong penskalaan ketumpatan I/O melalui pelbagai sambungan Ethernet berkelajuan tinggi dalam seni bina kawalan industri.
Soalan Lazim (FAQ)
S: Adakah 1783-CMS10DP menyokong komunikasi Gigabit Ethernet pada port tembaga?
J: Ya. Suis ini menyediakan 8 port tembaga RJ45 yang menyokong komunikasi Gigabit Ethernet 10/100/1000 Mbps.
S: Apakah fungsi firmware yang tersedia pada model ini?
J: 1783-CMS10DP menggunakan firmware penuh, menyediakan fungsi terurus Lapisan 2 termasuk VLAN, penapisan MAC, QoS, dan ciri pengurusan berasaskan Cisco IOS-XE.
S: Bolehkah suis beroperasi dalam rangkaian Device Level Ring EtherNet/IP?
J: Ya. Suis ini menyokong redundansi Device Level Ring (DLR) untuk konfigurasi rangkaian cincin EtherNet/IP yang serasi.
Garis Panduan Pemasangan Lapangan
Pasang 1783-CMS10DP pada rel DIN yang dipasang dengan betul dan pastikan aliran udara mencukupi di sekitar perumahan. Pisahkan kabel komunikasi Ethernet daripada konduktor voltan tinggi dan pendawaian kuasa motor untuk mengurangkan gangguan elektromagnetik.
Sambungkan terminal pembumian pelindung mengikut amalan pembumian industri untuk mengekalkan prestasi EMC. Untuk kabel Ethernet berperisai, tamatkan perisai kabel menggunakan kaedah pembumian yang diluluskan dan elakkan laluan pembumian selari yang tidak perlu.
Sahkan susunan bekalan kuasa 24 VDC sebelum operasi. Apabila menggunakan bekalan kuasa berganda, pastikan kedua-dua laluan bekalan dipasang dengan betul dan diasingkan mengikut reka bentuk panel kawalan. Lalukan sambungan gentian dengan jejari lenturan terkawal dan lindungi antara muka SFP daripada habuk dan tekanan mekanikal.
