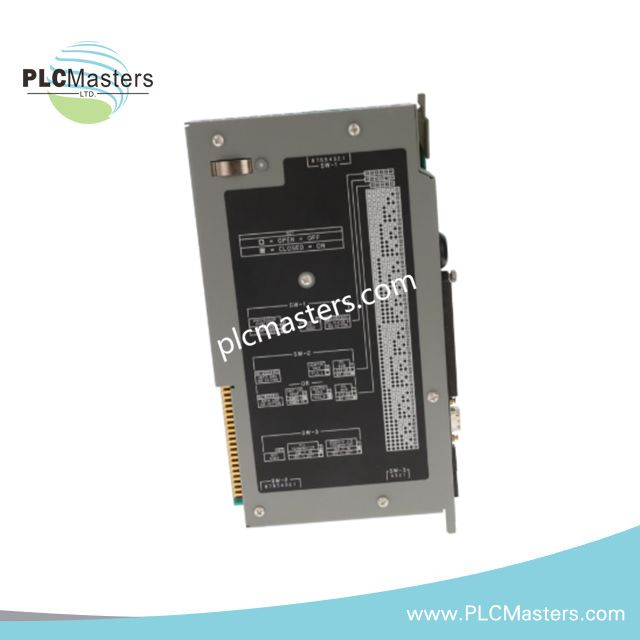

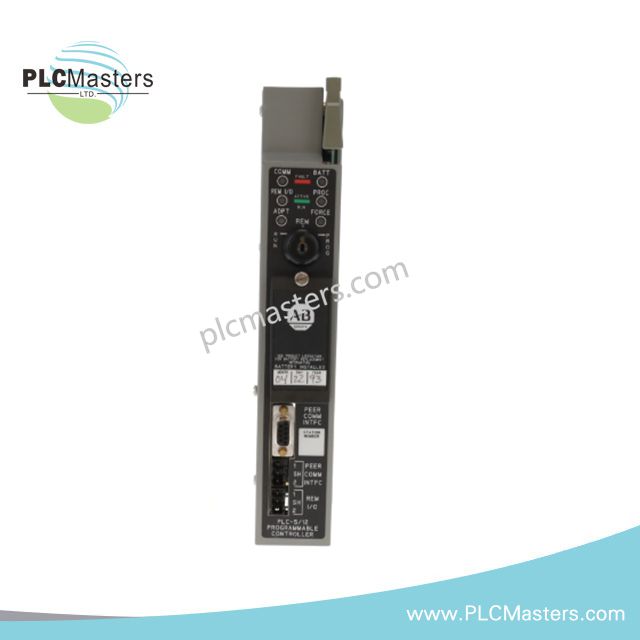

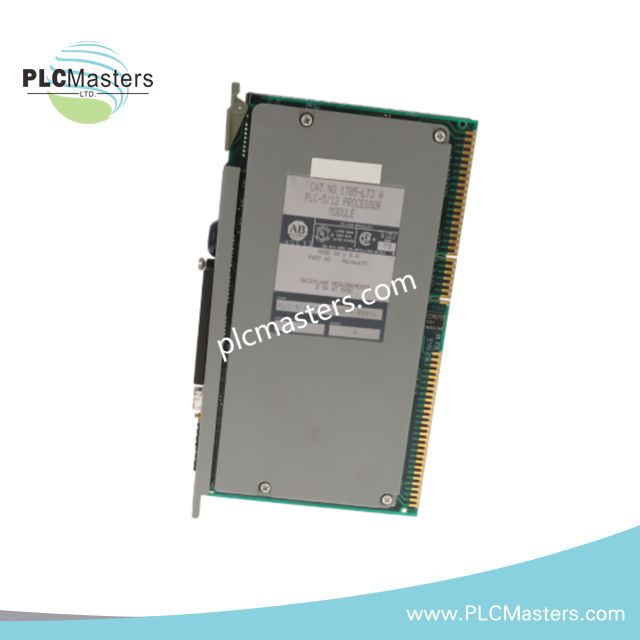

Modul Pemproses Allen-Bradley 1785-LT3 PLC-5 Classic
$123.00
$320.00
Penerangan
Modul Pemproses Allen-Bradley 1785-LT3 PLC-5 Classic
Dikonfigurasikan untuk pelaksanaan logik berkelajuan tinggi dan kawalan industri dalam rangkaian I/O tempatan dan jauh PLC-5, Allen-Bradley 1785-LT3, juga dikatalogkan sebagai 1785-LT3 Modul Pemproses PLC-5 Classic, menyediakan pelaksanaan fizikal dan elektrik langsung bagi program pengguna sehingga kapasiti SRAM 6K perkataan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 1785-LT3 |
| Jenama | Allen-Bradley |
| Asal | USA |
| Berat | 3.19 lbs |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | 12.5 W |
| Keperluan Backplane | 2.5 A pada 5 VDC |
| Memori Pengguna | 6K perkataan SRAM (menyokong EEPROM pilihan 8K) |
| Jumlah Maksimum I/O | 512 titik I/O |
| Maksimum Analog I/O | 256 / 3072 bergantung pada pengagihan rak |
| Masa Imbas Program | 8 ms bagi setiap 1000 perkataan (tipikal) |
| Port Komunikasi | Saluran DH+, Saluran Remote I/O, RS-232-C/422-A/423-A |
| Masa Imbas I/O | 10 ms pada 57.6 kbps, 7 ms pada 115.2 kbps, 3 ms pada 230.4 kbps |
| Maksimum Rangkaian Jauh Universal | 32 maksima setiap pautan I/O |
Kelajuan Komunikasi Bas Backplane & Pelaksanaan Rangkaian
1785-LT3 berinterfasi secara langsung melalui bas backplane 1771, memberikan kelajuan komunikasi bas backplane yang deterministik merentasi pemasangan rak tempatan dan jauh. Saluran Data Highway Plus (DH+) dan Remote I/O (RIO) yang terintegrasi mengekalkan penyelarasan kitaran dengan rangkaian komunikasi industri. Rutin pelaksanaan firmware mengurus selang imbas I/O masa nyata, membolehkan pengagihan kuasa backplane dinamik dan deterministik semasa kemas kini rak multi-chassis tanpa kerosakan data.
Soalan Lazim
S: Apakah peruntukan kuasa backplane yang diperlukan untuk modul 1785-LT3?
J: Modul memerlukan 2.5 A pada 5 VDC dari bekalan kuasa backplane 1771.
S: Bagaimanakah kadar komunikasi pada saluran Remote I/O mempengaruhi masa imbas rak?
J: Masa imbas I/O setiap rak berbeza berdasarkan kadar baud: 10 ms pada 57.6 kbps, 7 ms pada 115.2 kbps, dan 3 ms pada 230.4 kbps.
S: Bolehkah memori SRAM dalaman disandarkan secara tidak mudah luput pada pemproses?
J: Ya, modul menyokong modul EEPROM pilihan dengan kapasiti memori maksimum 8K perkataan untuk menyimpan aplikasi pengguna secara kekal.
Garis Panduan Pemasangan Lapangan
- Pastikan kuasa utama backplane diputuskan sebelum memasang atau mengeluarkan modul dari rangkaian I/O 1771.
- Selaraskan panduan papan litar bercetak dengan slot atas dan bawah slot pemproses yang ditetapkan.
- Geser modul dengan kukuh ke dalam rangka sehingga penyambung backplane terpasang sepenuhnya.
- Ketatkan pengunci modul di bahagian atas dan bawah rangka chassis untuk mengekalkan kesinambungan pembumian bumi dan mengelakkan pergerakan akibat getaran.
- Tamatkan kabel komunikasi DH+ dan RIO menggunakan kabel pelindung twinaxial yang disyorkan, pastikan perintang tamat yang betul (150 ohm atau 82 ohm bergantung pada kadar baud) dipasang di hujung rangkaian.
- Sambungkan wayar saluran pelindung ke titik pembumian chassis yang ditetapkan untuk mengurangkan gangguan bunyi EMI/RFI.
