Palam Koaksial BNC ControlNet Allen-Bradley 1786-BNCP
$123.00
$320.00
Penerangan

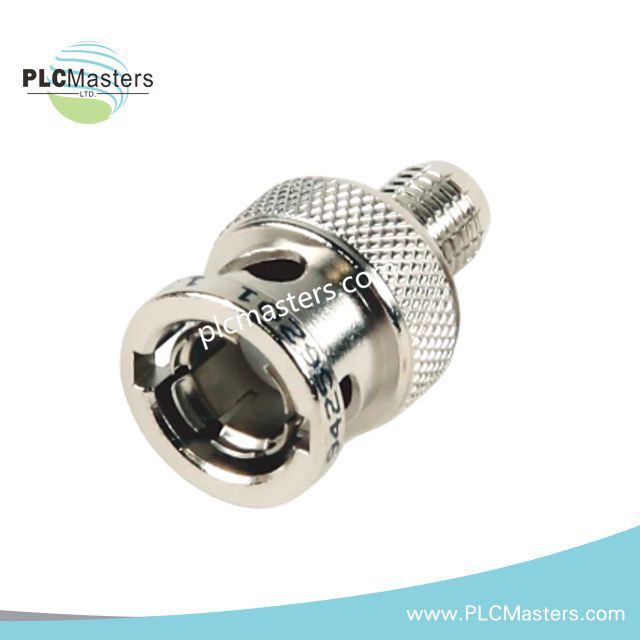

Allen-Bradley 1786-BNCP ControlNet BNC Palam Koaksial
Allen-Bradley 1786-BNCP, juga dikatalogkan sebagai 1786-BNCP palam koaksial BNC ControlNet, berfungsi sebagai komponen perkakasan khusus untuk menamatkan kabel koaksial RG-6 quad-shield dalam rangkaian komunikasi deterministik ControlNet.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 1786-BNCP |
| Jenama | Allen-Bradley |
| Asal | Amerika Syarikat |
| Berat | 0.04 lbs |
| Suhu Operasi | -40 hingga +85 darjah C |
| Penggunaan Kuasa | Komponen Pasif (0 W) |
| Protokol Rangkaian | ControlNet (5 Mbps) |
| Impedans Ciri | 75 Ohm |
| Julat Frekuensi | DC hingga 5 MHz |
| Kerugian Sisipan | Kurang daripada 0.1 dB |
| Kerugian Pulangan | Lebih daripada 20 dB |
| Bahan Sentuhan | Pin tengah bersalut emas |
| Bahan Perumah | Gangsa bersalut nikel |
Ciri Rangkaian Industri dan Backplane Deterministik
1786-BNCP menyediakan integriti lapisan fizikal yang diperlukan untuk rangkaian deterministik ControlNet yang beroperasi pada 5 Mbps. Ia menampilkan keserasian kelajuan komunikasi bas backplane dengan ketukan 1786-TPS dan antara muka rangkaian ControlLogix / PLC-5. Padanan impedans 75 Ohm yang tepat mengurangkan pantulan isyarat, mengekalkan nisbah isyarat-ke-bunyi yang tinggi merentasi talian batang multi-drop dan mengelakkan kerosakan paket semasa rutin penskalaan kepadatan I/O yang tinggi.
Soalan Lazim
S: Spesifikasi kabel apa yang diperlukan untuk penamatan crimp yang betul dengan 1786-BNCP?
J: 1786-BNCP memerlukan kabel koaksial RG-6 quad-shield untuk mengekalkan impedans ciri 75 Ohm yang tepat merentasi jalur lapisan fizikal ControlNet 5 MHz.
S: Bagaimana Siri B berbeza daripada Siri A dari segi ketahanan pemasangan mekanikal?
J: Unit Siri B menggabungkan salutan nikel yang dipertingkatkan pada perumah gangsa dan toleransi fizikal yang lebih ketat pada cincin pengunci bayonet untuk mengelakkan kelonggaran di bawah persekitaran getaran industri.
Garis Panduan Pemasangan Lapangan
- Kupas kabel RG-6 quad-shield menggunakan alat kupas koaksial 3 peringkat standard untuk mendedahkan konduktor tengah, foil/anyaman dalaman, dan jaket luar mengikut spesifikasi panjang pengeluar yang tepat.
- Pastikan pin tengah bersalut emas duduk sepenuhnya dan dikrimpkan pada konduktor tembaga dalaman sebelum memasukkan pemasangan kabel ke dalam badan bersalut nikel.
- Ketatkan ferrule luar menggunakan die alat crimp heksagon yang ditetapkan untuk mengunci anyaman quad-shield ke rangka penyambung, memastikan laluan bumi pelindung 360 darjah dengan rintangan rendah.
- Selaraskan slot bayonet dengan pin jantan pada ketukan ControlNet (contoh: 1786-TPS), tekan dengan kuat, dan putar mengikut arah jam sehingga pin pengunci duduk dalam detent penahanan.
- Sahkan had jejari lenturan kabel minimum (biasanya 75 mm) dipatuhi segera di belakang pelindung palam BNC untuk mengelakkan ketidaksempurnaan impedans.
