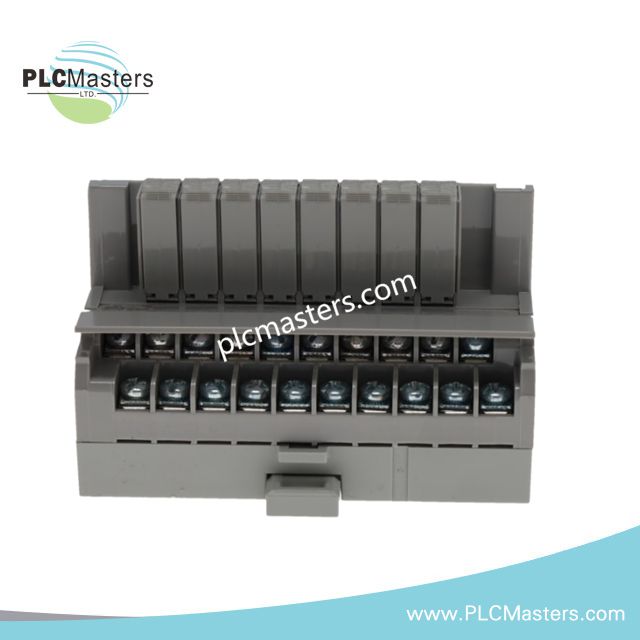

Allen Bradley 1794-TBNF Flex I/O Pangkalan Terminal Berfuse

Penerangan Produk

Allen-Bradley 1794-TBNF adalah asas terminal FLEX I/O yang kukuh direka untuk pemasangan wayar lapangan yang selamat dan fleksibiliti sistem kawalan modular. Direka untuk menyediakan pemasangan modul yang boleh dipercayai dan sambungan elektrik yang selamat, ia memudahkan pemasangan sistem kawalan teragih. Selain itu, reka bentuk bersungkitnya memastikan perlindungan terhadap lebihan beban, melindungi peranti dan wayar yang disambungkan. Kompak dan boleh dipasang pada rel DIN, 1794-TBNF menyokong integrasi lancar ke dalam panel automasi industri sambil mengekalkan kecekapan ruang yang optimum. Keserasian serbagunanya menampung modul digital, analog, HART analog, dan I/O khas, menjadikannya pilihan yang boleh dipercayai untuk pelbagai aplikasi industri.

Ciri Utama

• Perlindungan Bersungkit: Fius terbina dalam mengelakkan kerosakan akibat lebihan arus, meningkatkan keselamatan sistem.

• Fleksibiliti Modular: Menyokong sehingga 8 modul I/O setiap sistem untuk seni bina teragih yang boleh diskala.

• Pemasangan Wayar Selamat: Terminal pengapit skru memastikan sambungan lapangan yang boleh dipercayai dan tahan lama.

• Reka Bentuk Kompak: Pemasangan rel DIN yang menjimatkan ruang memudahkan susun atur panel yang cekap.

• Keserasian Luas: Bekerja dengan modul FLEX I/O, FLEX Ex, dan FLEX XT, termasuk I/O khas.

• Konstruksi Tahan Lama: Dinilai IP20 dan mematuhi NEMA untuk kebolehpercayaan industri.

Spesifikasi Teknikal

• Pengilang: Allen-Bradley / Rockwell Automation (USA)

• Model: 1794-TBNF

• Jenis Produk: Asas Terminal Flex I/O (Bersungkit)

• Berat: 0.44 lbs

• Tork Skru Terminal: 1.4 Nm

• Voltan Bekalan: 24V DC/AC, 120V DC/AC, 230V DC/AC, maks 10 A

• Arus Tarikan Backplane: 640 mA @ 5VDC

• Bilangan Jalur Terminal: 2 (Atas: terminal I/O / COM; Bawah: terminal I/O / +V)

• Terminal I/O: 16 terminal

• Terminal Biasa / Bekalan: 2 setiap satu

• Jenis Sambungan: Pengapit skru

• Saiz Wayar: 0.34–3.3 mm² (22–12 AWG)

• Voltan Pengasingan: maksimum berterusan 250V.

• Pemasangan: rel DIN 35 mm

Aplikasi Tipikal

• Sistem I/O teragih automasi industri yang memerlukan pengembangan modular.

• Panel kawalan proses yang memerlukan sambungan yang selamat dan berfuse untuk isyarat digital atau analog.

• Integrasi dengan pengawal Allen-Bradley CompactLogix dan ControlLogix untuk prestasi sistem yang kukuh.

• Digunakan dalam persekitaran elektrik berbahaya atau permintaan tinggi di mana perlindungan litar adalah kritikal.

Soalan Lazim

Q1: Bolehkah 1794-TBNF digunakan dengan modul AC dan DC?
A1: Ya, ia menyokong modul 24V DC/AC, 120V DC/AC, dan 230V DC/AC.

Q2: Berapa banyak modul I/O boleh dipasang pada satu pangkalan terminal 1794-TBNF?
A2: Ia boleh menyokong sehingga 8 modul I/O dalam satu sistem.

Q3: Adakah daisy-chaining disokong dengan pangkalan terminal ini?
A3: Tidak, daisy-chaining tidak disokong pada 1794-TBNF.

Q4: Apakah saiz wayar yang serasi dengan terminal pengapit skru?
A4: Saiz wayar dari 0.34 mm² hingga 3.3 mm² (22–12 AWG) disokong.

Q5: Apakah jenis pemasangan yang digunakan oleh 1794-TBNF?
A5: Ia dipasang dengan mudah pada rel DIN standard 35 mm untuk pemasangan panel yang padat.
