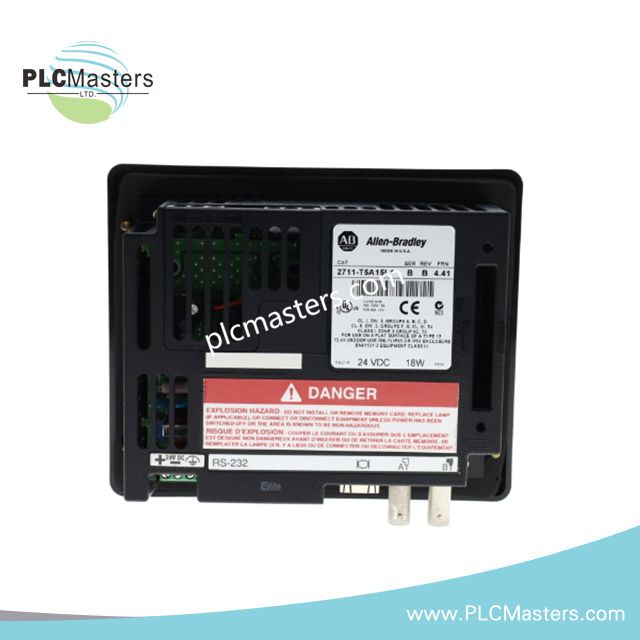

Terminal Operator PanelView 550 Allen-Bradley 2711-T5A15L1
$123.00
$320.00
Penerangan
Terminal Pengendali Allen-Bradley 2711-T5A15L1 PanelView 550
Allen-Bradley 2711-T5A15L1, yang turut dikatalogkan sebagai 2711-T5A15L1 PanelView 550 Operator Terminal, menyediakan operasi HMI skrin sentuh melalui antara muka ControlNet dan RS-232.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 2711-T5A15L1 |
| Jenama | Allen-Bradley |
| Jenis Produk | Terminal Pengendali PanelView 550 |
| Keluarga Produk | Terminal Standard PanelView |
| Barisan Produk | PanelView 550 |
| Siri | A, B, C, D, E, F, G, H |
| Berat | 2.31 paun |
| Suhu Operasi | 0 hingga 55 darjah C |
| Penggunaan Kuasa | Pelesapan haba 20 W; nilai penggunaan kuasa input berasingan tidak dinyatakan |
| Bekalan Input Nominal | 24 VDC |
| Julat Voltan Input | 18 hingga 32 VDC |
| Saiz Paparan | 5.5 inci |
| Jenis Paparan | LCD monokrom, mod biru |
| Kawasan Paparan | 120 x 60 mm |
| Resolusi | 256 x 128 piksel |
| Jenis Input | Skrin Sentuh |
| Saiz Sel Sentuhan | 26 x 30 piksel |
| Penarafan Pengaktifan Sentuhan | 1 juta tekanan |
| Lampu Latar | LED, jangka hayat dinyatakan 100,000 jam |
| Memori Masa Jalan Aplikasi | 170 KB |
| Memori Tidak Meruap | 240 KB |
| Port Komunikasi | 1 x ControlNet; 1 x antara muka pencetak RS-232 |
| Kabel Komunikasi | 2711-NC13 |
| Kad Memori | 2711-NM232 |
| Bateri Jam Masa | Antara Muka Pengendali 2711-NB4 |
| Penarafan Kepungan | NEMA Jenis 12/13, Jenis 4X untuk penggunaan dalam bangunan, IP54, IP65 |
| Pelesapan Haba | 20 W, 69 BTU/j |

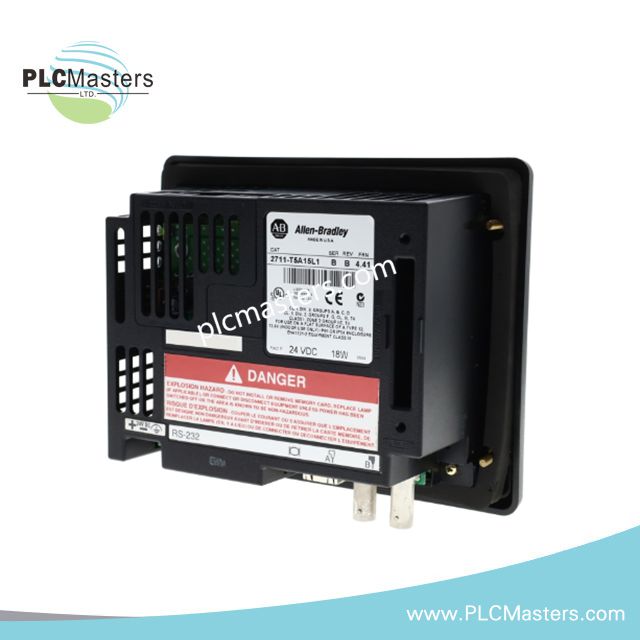

Antara Muka ControlNet dan HMI PanelView 550

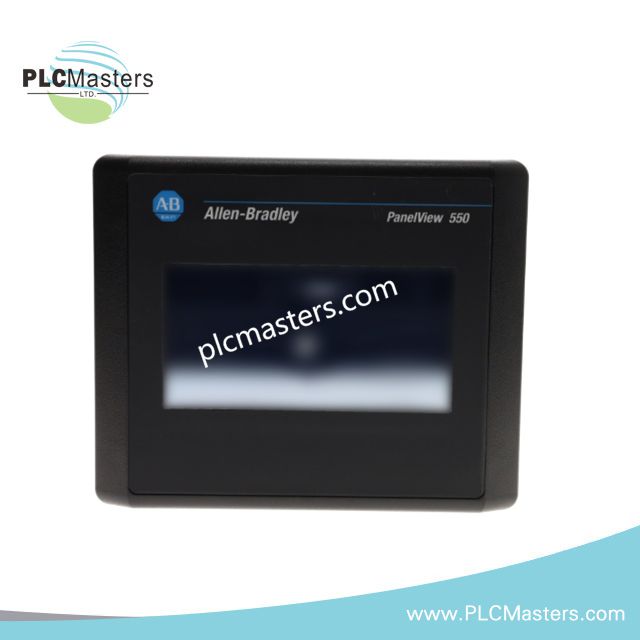

2711-T5A15L1 menggabungkan LCD monokrom 256 x 128 piksel dengan antara muka pengendali berasaskan sentuhan. Kawasan paparan berukuran 120 x 60 mm, manakala antara muka sentuhan menggunakan sel sentuhan yang ditentukan untuk pengaktifan oleh pengendali.
ControlNet menyediakan antara muka komunikasi rangkaian utama yang ditetapkan untuk terminal ini. Port RS-232 tambahan menyediakan ketersambungan antara muka pencetak.
Terminal menerima bekalan nominal 24 VDC dalam julat input 18 hingga 32 VDC. Pendawaian hendaklah mengekalkan kekutuban DC dan voltan bekalan yang ditetapkan pada input terminal.
Storan aplikasi merangkumi 170 KB memori masa jalan dan 240 KB memori tidak meruap untuk objek, teks dan bitmap aplikasi. Kad memori 2711-NM232 ditetapkan sebagai pilihan memori boleh tanggal.
Soalan Lazim (FAQ)
S: Apakah voltan bekalan DC yang diperlukan oleh 2711-T5A15L1?
J: Bekalan input nominal ialah 24 VDC, dengan julat input operasi yang ditetapkan dari 18 hingga 32 VDC.
S: Apakah antara muka komunikasi yang disediakan pada terminal PanelView ini?
J: Terminal ini menyediakan satu port komunikasi ControlNet dan satu antara muka pencetak RS-232.
S: Apakah perkakasan paparan dan sentuhan yang digunakan oleh terminal ini?
J: Ia menggunakan LCD monokrom 5.5 inci dengan resolusi 256 x 128 piksel dan input skrin sentuh.
Garis Panduan Pemasangan Lapangan
- Sahkan bekalan DC kekal dalam julat input 18 hingga 32 VDC yang ditetapkan sebelum menghidupkan terminal.
- Gunakan pendawaian dengan penarafan penebat yang sesuai dan halakan kuasa DC secara berasingan daripada konduktor pensuisan ber tenaga tinggi.
- Kekalkan kekutuban bekalan yang betul dan sediakan perlindungan arus lebih hulu yang sesuai mengikut reka bentuk pemasangan.
- Pasang terminal dalam julat suhu operasi 0 hingga 55 deg C yang ditetapkan.
- Sahkan potongan panel dan ruang kelegaan belakang mencukupi untuk kedalaman pemasangan yang dinyatakan serta keperluan akses kad memori.
- Kekalkan amalan pengedapan kepungan yang selaras dengan tahap perlindungan NEMA dan IP yang diperlukan.
- Halakan pendawaian komunikasi ControlNet secara berasingan daripada konduktor kuasa voltan tinggi dan pensuisan arus tinggi.
- Patuhi keperluan kabel dan penamatan ControlNet yang berkenaan untuk topologi rangkaian yang dipasang.
- Sambungkan antara muka RS-232 mengikut susunan pin antara muka pencetak dan spesifikasi kabel yang diperlukan.
- Jika kabel komunikasi berperisai digunakan, tamatkan perisai mengikut reka bentuk pembumian sistem dan piawaian pemasangan yang berkenaan.
- Jangan lakukan perubahan pendawaian semasa berkuasa kecuali prosedur pemasangan dan dokumentasi peralatan membenarkan kerja tersebut secara jelas.
- Sahkan operasi skrin sentuh dan status komunikasi selepas pemasangan sebelum memasukkan terminal ke dalam perkhidmatan biasa.
