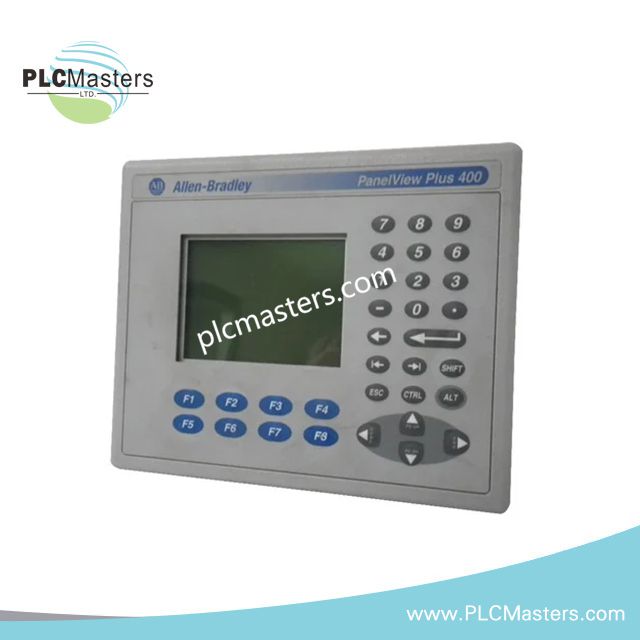

Terminal Operator Grafik PanelView Plus 400 Allen-Bradley 2711P-K4M20D

Allen-Bradley 2711P-K4M20D PanelView Plus 400 Graphic Operator Terminal

Terminal Operator Grafik Allen-Bradley 2711P-K4M20D PanelView Plus 400

Dikonfigurasikan untuk input operator berasaskan pad kekunci dan paparan status grafik, Allen-Bradley 2711P-K4M20D (terminal operator grafik 2711P-K4) menyediakan kawalan operator fizikal melalui paparan FSTN skala kelabu 3.8 in, pad kekunci angka/navigasi, serta antara muka Ethernet, RS-232 dan USB. Data katalog mengenal pasti terminal ini sebagai unit PanelView Plus berkuasa DC. Dokumentasi Rockwell Automation menyenaraikan 2711P-K4M20D sebagai terminal pad kekunci dengan komunikasi RS-232 dan Ethernet.

Antara Muka Ethernet dan Kawalan Industri

2711P-K4M20D menyediakan antara muka Ethernet dan RS-232 untuk komunikasi peranti luaran, dengan dua port hos USB yang tersedia untuk fungsi peranti persisian yang disokong. Data yang dibekalkan tidak menyatakan protokol Ethernet deterministik, masa kitaran rangkaian, kelajuan komunikasi satah belakang atau kadaran pengasingan saluran. Oleh itu, antara muka Ethernet hendaklah dikendalikan mengikut konfigurasi komunikasi PanelView Plus yang berkenaan dan bukannya diberikan prestasi rangkaian deterministik yang tidak dinyatakan. Rockwell Automation mengenal pasti 2711P-K4M20D sebagai terminal pad kekunci dengan ketersambungan RS-232 dan Ethernet.

Input 18–30 VDC ialah sambungan bekalan DC luaran. Pada penggunaan maksimum yang dinyatakan sebanyak 25 W, spesifikasi yang dibekalkan mengenal pasti 1.0 A pada 24 VDC sebagai rujukan arus operasi yang sepadan.

Soalan Lazim (FAQ)

S: Apakah jenis input operator yang disediakan oleh 2711P-K4M20D?
J: Terminal ini menggunakan pemasangan pad kekunci fizikal yang mengandungi kekunci angka dan navigasi. Daya pengendalian yang ditetapkan ialah 340 g, dengan jangka hayat pengaktifan sebanyak 1 juta tekanan.

S: Antara muka komunikasi apakah yang disediakan secara fizikal?
J: Spesifikasi yang dibekalkan mengenal pasti 1 port Ethernet, 1 port RS-232 dan 2 port hos USB. Konfigurasi katalog 2711P-K4M20D juga dikenal pasti sebagai pad kekunci, RS-232 dan Ethernet.

S: Apakah julat bekalan DC yang ditetapkan untuk terminal ini?
J: Julat bekalan luaran yang ditetapkan ialah 18-30 VDC. Penggunaan kuasa maksimum ialah 25 W, dengan 1.0 A dinyatakan pada 24 VDC.

Garis Panduan Pemasangan Medan

• Sahkan nombor katalog terminal yang dipasang sebelum pendawaian; 2711P-K4M20D ialah konfigurasi input DC.
• Gunakan hanya bekalan DC dalam julat input 18-30 VDC yang ditetapkan.
• Pilih saiz konduktor bekalan dan peranti perlindungan untuk beban terminal serta keseluruhan litar kawalan yang disambungkan.
• Halakan pendawaian komunikasi Ethernet dan RS-232 secara berasingan daripada konduktor pensuisan arus tinggi jika praktikal untuk mengurangkan gangguan elektrik.
• Kekalkan amalan perisai dan pengikatan kabel yang selaras dengan skim pembumian loji serta spesifikasi kabel komunikasi yang berkenaan.
• Elakkan mewujudkan gelung bumi melalui sambungan perisai, peralatan yang disambungkan melalui USB atau peranti komunikasi yang dibekalkan kuasa secara luaran.
• Sahkan penyambungan penyambung dan pengekalan mekanikal sebelum membekalkan tenaga kepada terminal.
• Jangan melakukan perubahan pendawaian medan semasa terminal dibekalkan tenaga, kecuali prosedur pemasangan yang berkenaan membenarkan operasi tersebut secara khusus.
• Sahkan fungsi paparan, pad kekunci, Ethernet, RS-232 dan USB selepas pemasangan sebelum menggunakan HMI.
• Jangan membuat kesimpulan tentang suhu persekitaran, penarafan penutup, dimensi pemasangan atau keperluan kelegaan hanya berdasarkan data ini kerana nilai tersebut tidak dinyatakan dalam bahan yang dibekalkan.
