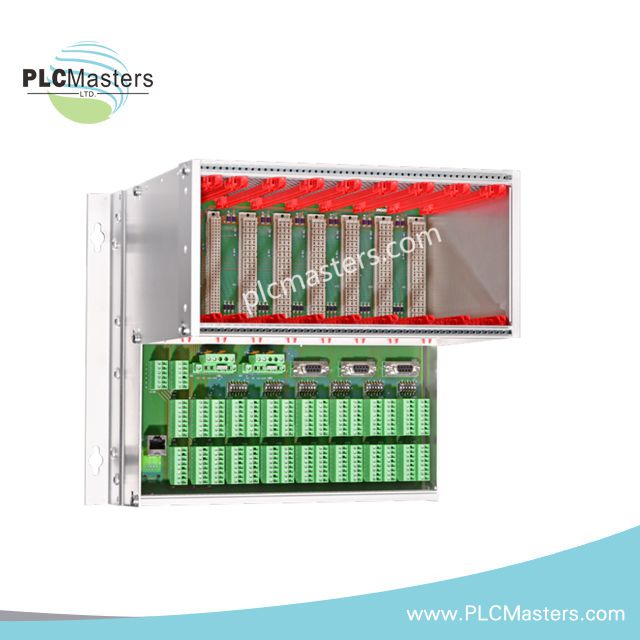

Emerson Epro A6500-FR Rak Penamatan Hadapan

Gambaran Keseluruhan

 Emerson Epro A6500-FR adalah rak penamatan hadapan untuk sistem pemantauan kesihatan mesin AMS 6500. Ia menempatkan dan menghubungkan pelbagai modul perlindungan, relay, dan komunikasi. Rak ini menyokong sehingga enam kad perlindungan, satu kad relay, dan satu kad komunikasi. Ia membolehkan sambungan berstruktur untuk sensor, output isyarat, dan konfigurasi sistem.  A6500-FR adalah penting untuk membina sistem pemantauan yang mematuhi API 670. Ia sesuai untuk turbin, pemampat, pam, dan mesin berputar kritikal lain.

Spesifikasi Teknikal

• Nombor Model: A6500-FR

• Fungsi: Rak Penamatan Hadapan untuk modul AMS 6500

• Dimensi Rak: 12.25" tinggi, 50HP lebar, 6RU tinggi

• Kapasiti Modul: Sehingga 6 kad perlindungan (A6500-UM, A6500-TP), 1 kad relay (A6500-RC), 1 kad komunikasi (A6500-CC)

• Keserasian Sensor: Sensor arus Eddy, sensor piezoelektrik, sensor seismik, RTD

• Jenis Penyambung: Terminal skru dan penyambung D-sub

• Jenis Isyarat Disokong: Input/output binari, output arus, output denyutan

• Ciri Konfigurasi: Suis gelangsar untuk tetapan isyarat utama dan input binari

• Slot Kad Relay: Termasuk 5 input digital melalui terminal skru backplane

• Jenis Pemasangan: Dipasang pada rak

• Bekalan Kuasa: Nominal +24 V DC redundan, had +19 hingga +32 V DC

• Penggunaan Kuasa Slot: <100 W untuk kad yang dipasang

• Penggunaan Kuasa Output: <150 W bekalan tambahan untuk output digital

• Pengagihan Slot: 6 slot kad pengukuran (6HP setiap satu), 1 slot kad relay (10HP), 1 slot kad COM (4HP)

• Kelas Perlindungan: IP20 dipasang pada rak, selain itu IP00 (IEC 60529)

• Salutan Konformal: HumiSeal® 1B31 EPA, kelas G3 ketahanan pencemar udara

• Suhu Operasi: -20°C hingga +70°C dengan penyejukan paksa, -20°C hingga +55°C tanpa penyejukan paksa

• Suhu Penyimpanan: -40°C hingga +85°C

• Kelembapan Relatif: 5 hingga 95% tanpa kondensasi

• Getaran: 0.15 mm, 20 m/s², 10–55 Hz, 55–150 Hz (IEC 60068-2-6)

• Kejut: 150 m/s², 4000 kejutan setiap paksi (IEC 60068-2-27)

• Altitud Operasi: <2000 m di atas paras laut

• Penyambung Slot Kad Pengukuran: Jenis F48 betina (IEC 60603-2)

• Penyambung Slot Kad Relay: Jenis C96 betina, Jenis F48 betina

• Penyambung Kad COM: Jenis C30 betina (IEC 60603-2)

• Terminal Bekalan Kuasa: Terminal skru boleh pasang 2.5 mm²

• Terminal I/O: Terminal skru boleh pasang 1.5 mm²

• Penyambung SUB-D: SUB-D 9 terlindung, kunci skru UNC 4-40
