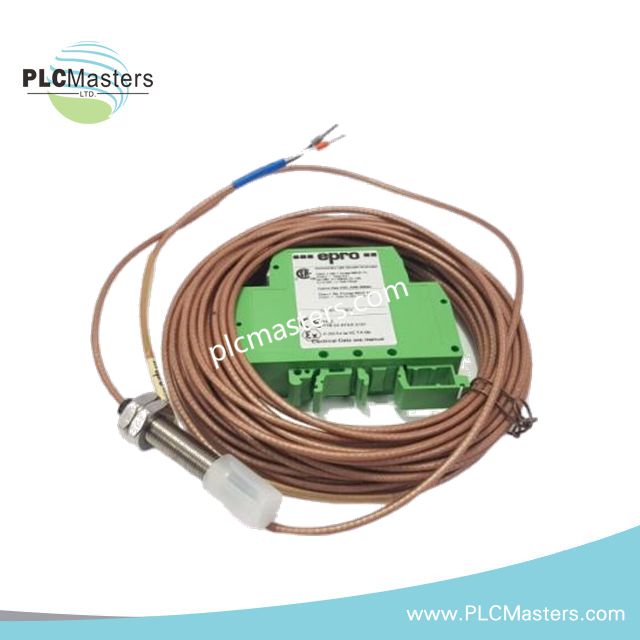

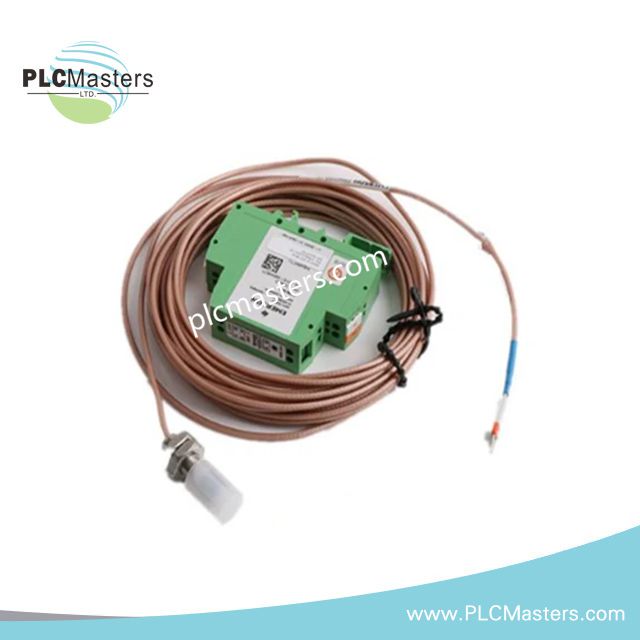

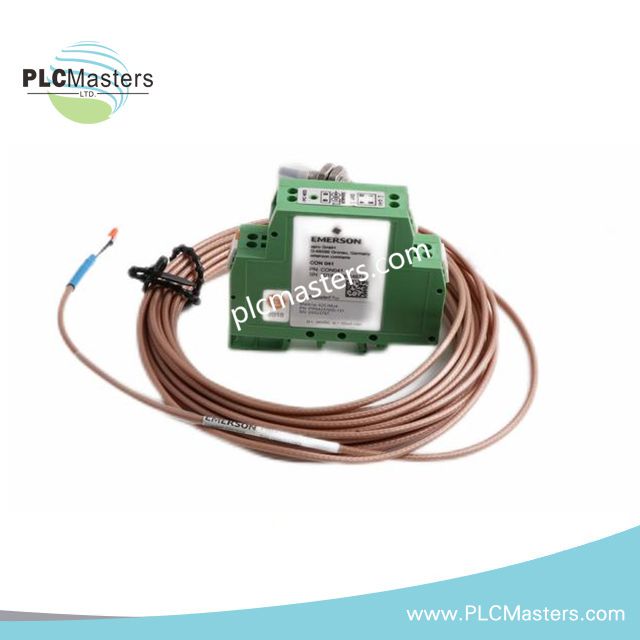

Sistem Anjakan Epro CON021/916-240+PR6426/010-140

Gambaran Keseluruhan Seni Bina Sistem

Set pengukuran Emerson Epro yang terdiri daripada PR6426/010-140 probe kehampiran dan penukar isyarat CON021/916-240 ialah penyelesaian pemantauan sesaran sepadan yang digunakan untuk analisis dinamik aci berketepatan tinggi. Probe ini beroperasi berdasarkan prinsip arus pusar tanpa sentuhan, manakala unit pengkondisi CON021 yang berkaitan melaksanakan pelinieran isyarat, penguatan dan penukaran isyarat industri.

Kedua-dua komponen ditentukur di kilang sebagai satu pasangan, membolehkan pemasangan terus tanpa pelarasan atau prosedur penentukuran di lapangan.

Sistem ini lazimnya digunakan untuk pemantauan berterusan kedudukan aci, pergerakan paksi, pengembangan terma dan kesipian dalam jentera berputar.

Prinsip Pengukuran & Tingkah Laku Fungsian

Sistem penderiaan ini bergantung pada interaksi arus pusar antara hujung probe dengan permukaan sasaran berkonduktif. Perubahan jarak celah ditukarkan kepada isyarat elektrik berkadar.

Pengkondisi isyarat melaksanakan:

• Pelinieran respons voltan mentah probe

• Pampasan suhu dan penstabilan hanyutan

• Penapisan komponen hingar frekuensi tinggi

• Penukaran kepada output analog standard untuk sistem kawalan

Isyarat output sesuai untuk PLC, DCS dan platform perlindungan jentera.

Spesifikasi Probe PR6426/010-140

Mekanikal & Persekitaran

• Jenis probe: Sensor sesaran arus pusar tanpa sentuhan

• Piawaian ulir: Pemasangan M18 × 1.5

• Pilihan kabel: 3 m, 5 m, 10 m (versi berperisai tersedia)

• Julat suhu operasi: –35 °C hingga +180 °C

• Tahap perlindungan: IP68 (kepala probe)

• Rintangan getaran: sehingga 5 g pada 60 Hz

Prestasi Pengukuran

• Kepekaan nominal: 2 V/mm (±1.5%)

• Julat statik: ±4 mm

• Julat dinamik lanjutan: sehingga ±12 mm

• Pelarasan: 0.1 µm

• Penyimpangan kelinearan: ≤ ±1% skala penuh

• Respons frekuensi: DC hingga 10 kHz

Spesifikasi Pengkondisi Isyarat CON021/916-240

Ciri Elektrik

• Keserasian input: Probe PR6426 berjulat lanjutan

• Voltan bekalan: 24 V DC ±10%

• Format output: 4–20 mA atau 0–10 V (boleh dipilih)

• Hanyutan suhu: ≤ 0.05% setiap °C

• Ralat kelinearan (sistem): ≤ 1.5% dengan probe sepadan

Mekanikal & Pemasangan

• Pemasangan: Rel DIN 35 mm

• Jenis sambungan: Terminal skru atau antara muka LEMO

• Suhu operasi: –20 °C hingga +70 °C

• Kadar perlindungan: Kepungan IP20

Prestasi Sistem Bersepadu (Probe + Penukar)

Apabila digunakan sebagai rangkaian pengukuran lengkap, sistem ini menyediakan pemantauan sesaran jangka panjang yang stabil dengan penentukuran sepadan di kilang.

• Jumlah julat pengukuran: ±12 mm

• Pelarasan: 0.1 µm

• Jalur lebar frekuensi: sehingga 10 kHz

• Isyarat output: 4–20 mA atau 0–10 V

• Kestabilan terma yang tinggi merentasi seni bina pemisahan probe dan elektronik

• Tiada penentukuran di lapangan diperlukan kerana dipadankan di kilang

Aplikasi Kejuruteraan

Rangkaian pengukuran ini digunakan secara meluas dalam jentera berputar berkuasa tinggi yang memerlukan penjejakan kedudukan aci yang tepat:

• Pemantauan sesaran paksi turbin stim dan gas

• Kedudukan tujahan pemampat dan pengesanan anjakan rotor

• Pampasan pengembangan terma kotak gear

• Analisis kelegaan galas dan kesipian

• Pemantauan kestabilan dinamik aci dalam sistem berkelajuan tinggi

Soalan Lazim

S: Adakah sistem memerlukan penentukuran semasa pemasangan?
J: Tidak. Probe dan penukar dipadankan serta ditentukur di kilang sebagai satu set.

S: Bolehkah output disambungkan terus kepada PLC?
J: Ya. CON021 menyediakan output industri standard 4–20 mA atau 0–10 V.

S: Apakah suhu operasi maksimum probe?
J: Probe PR6426 menyokong sehingga +180 °C dalam operasi berterusan.

S: Adakah sistem ini sesuai untuk turbin berkelajuan tinggi?
J: Ya. Dengan jalur lebar 10 kHz, sistem ini sesuai untuk jentera berputar dinamik tinggi.
