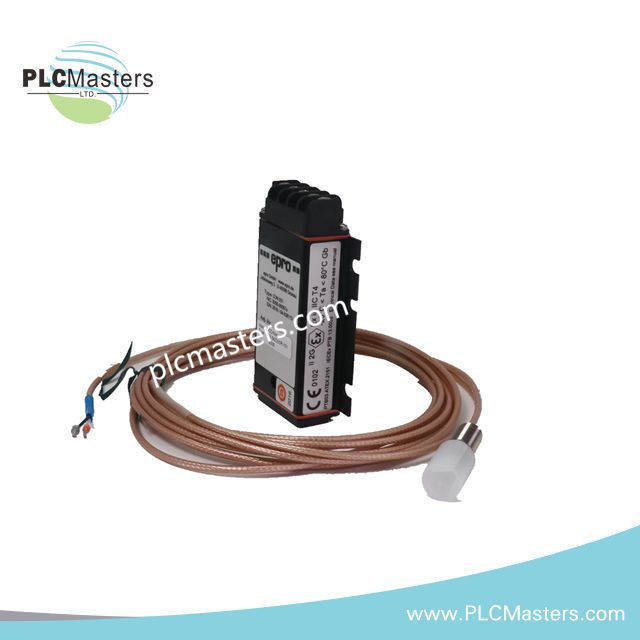

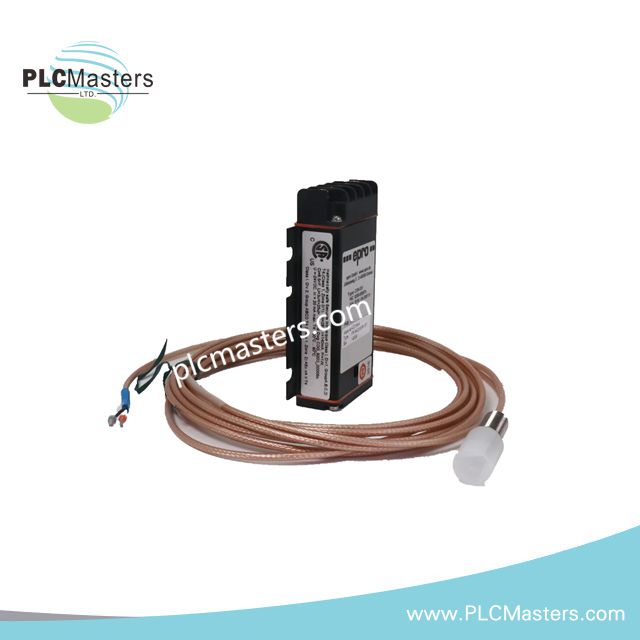

Sistem Sensor Getaran Arus Pusar Epro CON021+PR6424/002-031

Penerangan Produk

PR6424/002-031 yang dipadankan dengan penukar isyarat CON021 ialah sistem pengukuran kehampiran arus pusar yang direka untuk pemantauan berterusan keadaan mesin berputar. Ia digunakan secara meluas dalam turbin, pemampat dan pemasangan pam yang memerlukan penjejakan tepat terhadap getaran aci, sesaran paksi dan kedudukan tujahan.

Sistem ini beroperasi berdasarkan prinsip elektromagnet tanpa sentuhan, dengan menukarkan perubahan dalam medan arus pusar kepada isyarat analog yang stabil dan berkadar dengan pergerakan aci. Ia direka bentuk untuk persekitaran industri yang mencabar, serta mengekalkan kestabilan pengukuran dalam keadaan suhu tinggi, getaran dan pendedahan kepada pencemaran.

Spesifikasi Teknikal Utama

• Jenis Sistem: Sistem pemantauan getaran dan sesaran kehampiran arus pusar

• Model Probe: PR6424/002-031

• Model Penukar: CON021

• Prinsip Pengukuran: Penginderaan elektromagnet arus pusar tanpa sentuhan

• Diameter Probe: 16 mm

• Julat Pengukuran: 0 – 2 mm (konfigurasi standard)

• Kelinearan: ≤ ±1% skala penuh

• Kepekaan: kira-kira –7.87 V/mm (–200 mV/mil)

• Voltan Jurang Nominal: –12 V DC

• Isyarat Output: Julat linear –4 V hingga –20 V DC (diperluas: –1 V hingga –22 V DC)

• Respons Frekuensi: DC hingga 10 kHz (-3 dB)

• Panjang Kabel: Kabel berperisai bersepadu sepanjang 3 m

• Bekalan Kuasa: –24 V DC (julat operasi –18 V hingga –30 V DC)

• Bahan Penentukuran: Keluli DIN 1.7225 / 42CrMo4

• Suhu Operasi (Probe): –35 °C hingga +180 °C

• Suhu Operasi (Penukar): –25 °C hingga +70 °C

• Penarafan Perlindungan: IP65 (probe), IP20 (penukar)

• Rintangan Hentakan: 500 m/s²

• Rintangan Getaran: 100 m/s² berterusan

• Pensijilan: CE, ATEX, IECEx, CSA

• Standard Pematuhan: API 670, ISO 10817-1, DIN 45670

Gambaran Keseluruhan Sistem

• Probe arus pusar tanpa sentuhan diletakkan berhampiran permukaan aci berputar

• Modul CON021 memproses isyarat mentah menjadi output analog piawai

• Membolehkan pemantauan berterusan terhadap getaran dan sesaran paksi

• Direka untuk disepadukan ke dalam sistem perlindungan mesin dan pemantauan keadaan

• Memastikan prestasi stabil dalam keadaan tekanan terma dan mekanikal

Ciri Kejuruteraan Utama

• Operasi tanpa sentuhan menghapuskan kehausan mekanikal dan kemerosotan isyarat

• Kelinearan tinggi membolehkan pengukuran getaran dan sesaran yang tepat

• Output stabil dalam persekitaran berkabus minyak, berhabuk dan bergetaran tinggi

• Binaan probe keluli tahan karat untuk jangka hayat perkhidmatan yang panjang

• Serasi dengan VM600, MMS6000, CSI 6500 dan sistem pemantauan yang serupa

Aplikasi Industri

• Pemantauan aci turbin gas dan stim

• Sistem perlindungan pemampat empar dan paksi

• Pengukuran sesaran rotor penjana

• Pemantauan keadaan pam industri

• Diagnostik kotak gear dan mesin berputar

Soalan Lazim

S1: Apakah peranan CON021 dalam sistem ini?
Ia menukarkan isyarat mentah probe kepada output analog piawai untuk sistem pemantauan dan perlindungan.

S2: Bolehkah ia beroperasi dalam persekitaran bersuhu tinggi?
Ya, probe ini menyokong suhu sehingga 180 °C dan sesuai untuk aplikasi bertaraf turbin.

S3: Adakah ia serasi dengan sistem pemantauan pihak ketiga?
Ya, ia digunakan secara meluas dengan platform VM600, MMS6000 dan CSI 6500.
