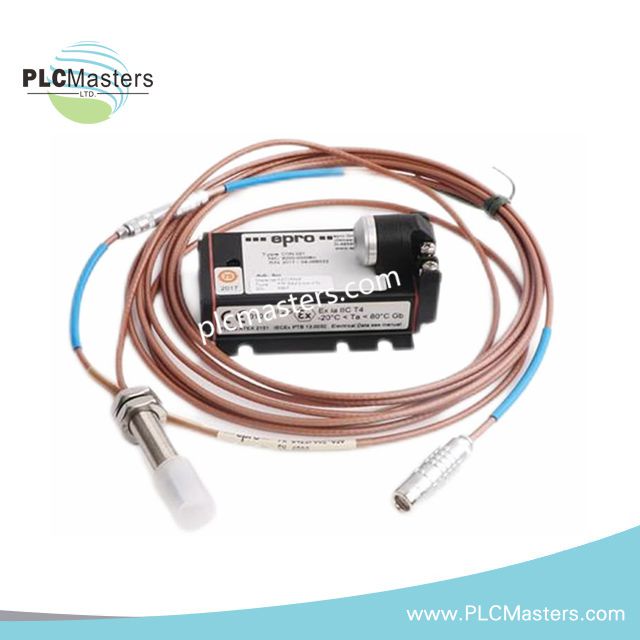

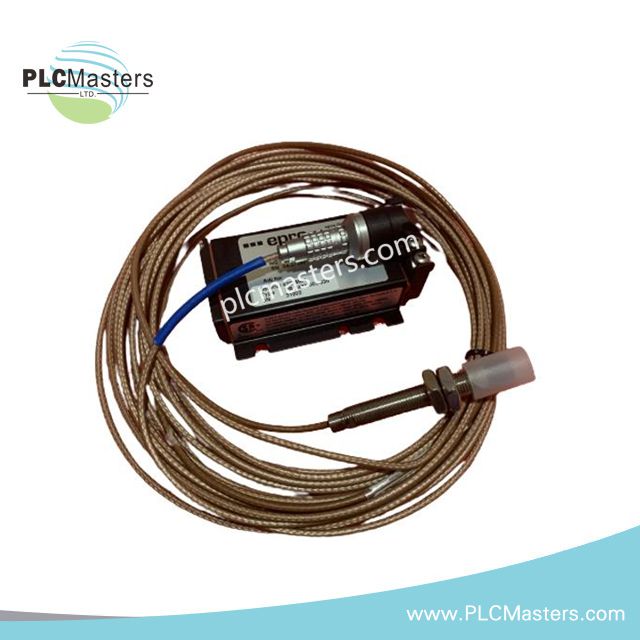

Sistem Sensor Kehampiran Arus Pusar EPRO PR6423/001-030+CON021

Penerangan Produk

Sistem EPRO PR6423/001‑030 + CON021 ialah penyelesaian pengukuran jarak pusar berketepatan tinggi yang direka untuk pemantauan tanpa sentuhan terhadap jentera berputar. Gabungan sensor PR6423 dengan prob 8 mm dan penukar CON021 memastikan pengukuran getaran aci, sesaran, kesipian dan kelajuan putaran yang boleh dipercayai, serta mematuhi sepenuhnya piawaian perlindungan mesin API 670.

Aplikasi

• Pemantauan sesaran dan getaran aci secara jejarian dan paksi

• Turbin stim, turbin gas, pemampat empar, pam dan kipas besar

• Integrasi ke dalam sistem perlindungan mesin dan pemantauan keadaan untuk loji penjanaan kuasa, petrokimia dan industri berat

Integrasi Sistem

• Sensor PR6423 menghantar isyarat arus pusar mentah kepada penukar CON021

• CON021 menukar isyarat kepada output ±10 V piawai yang serasi dengan DCS/PLC atau platform pemantauan khusus (contohnya MMS 6000, AMS 3000)

• Perumah sensor keluli tahan karat yang kukuh dengan kabel berperisai memastikan ketahanan dalam persekitaran yang mempunyai getaran dan suhu tinggi

Spesifikasi Teknikal – Sensor PR6423/001‑030

• Diameter Kepala Sensor: 8 mm

• Julat Pengukuran: 0–2 mm (boleh dilanjutkan sehingga ~3 mm)

• Kepekaan: 8 V/mm (~203 mV/mil)

• Tindak Balas Frekuensi: 0–10 kHz (–3 dB)

• Celah Udara Nominal: ~1.0 mm

• Ketepatan Statik: ≤ ±1.5 %

• Bahan Sasaran: Keluli feromagnet piawai (42CrMo4)

• Suhu Operasi: –35 °C hingga +180 °C

• Pendedahan Terma Jangka Pendek: Sehingga 200 °C (<4 j)

• Suhu Kabel Maksimum: 200 °C

• Rintangan Tekanan: 10,000 hPa (145 psi)

• Rintangan Hentakan: 5 g @ 60 Hz

• Pilihan Panjang Kabel: Biasanya 5–10 m bergantung pada varian

• Isyarat Output: Voltan arus pusar mentah

• Pensijilan: Diluluskan ATEX

Spesifikasi Teknikal – Penukar CON021

• Input: Isyarat mentah sensor siri PR6423

• Isyarat Output: ±10 V piawai (penskalaan boleh dikonfigurasi)

• Tindak Balas Frekuensi: Sejajar dengan lebar jalur sensor

• Suhu Operasi: –35 °C hingga +85 °C

• Integrasi: Serasi dengan DCS/PLC dan sistem pemantauan (contohnya MMS 6000, AMS 3000)

• Pensijilan: CE, mematuhi API 670

• Reka Bentuk: Penukar industri kukuh untuk pengkondisian isyarat yang boleh dipercayai

Ciri Utama

• Rangkaian pengukuran lengkap: sensor dan penukar menyediakan output sedia digunakan untuk sistem pemantauan

• Julat pengukuran diperluas dengan kepala sensor 8 mm

• Operasi tanpa sentuhan menghapuskan kehausan dan mengurangkan penyelenggaraan

• Ketepatan statik dan dinamik yang tinggi untuk pemantauan aci yang boleh dipercayai

• Integrasi fleksibel melalui output ±10 V bertaraf industri

• Binaan bertaraf industri untuk operasi berterusan dalam persekitaran yang mencabar

Soalan Lazim

S: Bolehkah sistem ini mengukur sesaran paksi dan jejarian?
J: Ya, sensor PR6423/001‑030 menyokong pemantauan aci secara jejarian dan paksi.

S: Adakah penukar CON021 serasi dengan sensor EPRO lain?
J: CON021 direka untuk sensor siri PR6423 dan menyokong integrasi output ±10 V piawai dengan kebanyakan platform pemantauan.

S: Apakah bahan yang serasi sebagai sasaran sensor?
J: Keluli feromagnet piawai, dengan 42CrMo4 lazim digunakan untuk aci jentera turbokuasa.

S: Bolehkah sistem ini beroperasi pada suhu tinggi?
J: Ya, sensor ini tahan pada suhu –35 °C hingga +180 °C, dengan pendedahan jangka pendek sehingga 200 °C, manakala kabel berperisai memastikan kebolehpercayaan.
