Papan Litar Bercetak GE IC3600SSFG1B1B Mark I-II

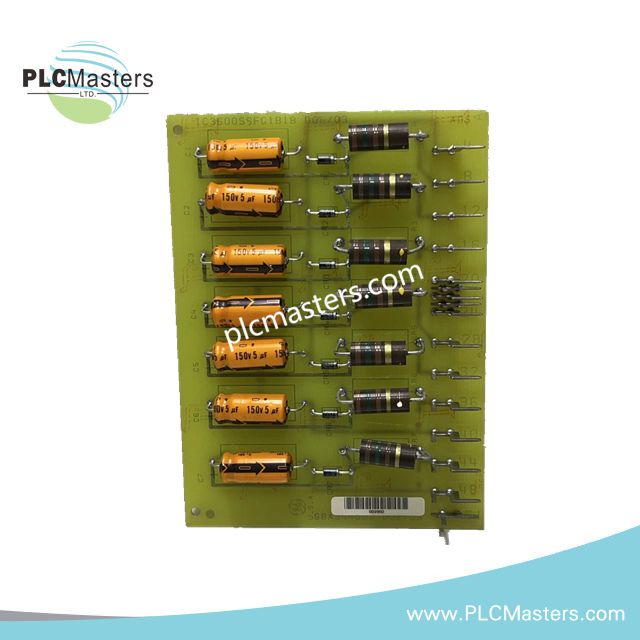

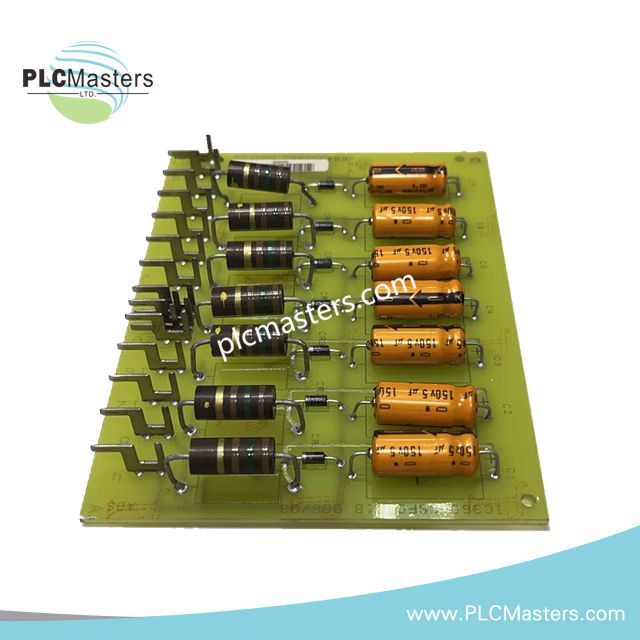

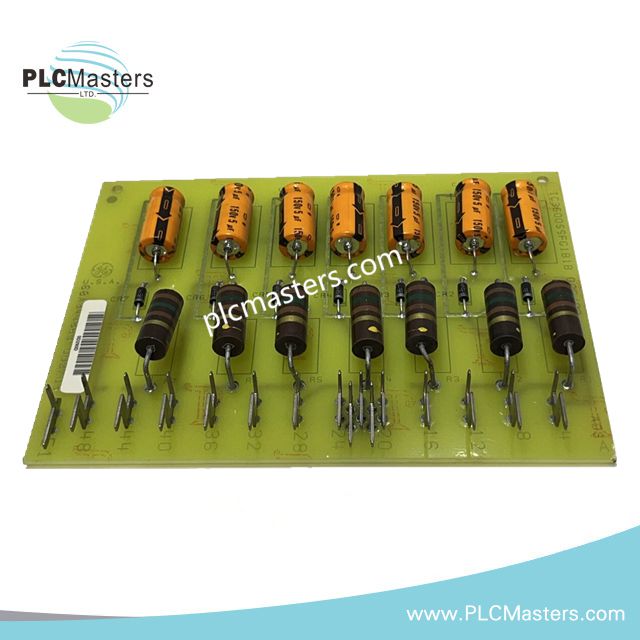

GE IC3600SSFG1B1B ialah papan litar bercetak (PCB) yang dikaitkan dengan siri sistem kawalan Mark I-II General Electric. Susun atur komponen yang didokumenkan merangkumi tujuh perintang (R1-R7), tujuh kapasitor (C1-C7) dan tujuh diod (CR1-CR7). Satu barisan pin logam bernombor terletak di sepanjang salah satu sisi papan. Penanda rujukan komponen dan tanda terminal menyediakan titik pengenalpastian fizikal untuk pemeriksaan dan perbandingan semasa penyelenggaraan atau penggantian.

Pengenalpastian Fungsi

IC3600SSFG1B1B dikenal pasti dalam senarai komponen sebagai modul penapis solenoid untuk keluarga sistem kawalan GE Mark I-II. Pengenalpastian ini selaras dengan keluarga papan IC3600SSFG1 yang lebih luas, yang disenaraikan untuk penapisan isyarat solenoid. Walau bagaimanapun, ciri elektrik dan tingkah laku litar yang tepat bagi varian IC3600SSFG1B1B tidak dapat dipastikan berdasarkan penerangan yang dibekalkan.Komponen dan Pengenalpastian Papan

Penerangan papan yang dibekalkan mengenal pasti komponen diskret berikut:

• Perintang: Tujuh komponen yang ditandakan R1 hingga R7, dengan jalur warna yang diterangkan sebagai coklat, hijau dan emas.
• Kapasitor: Tujuh komponen berwarna biru yang ditandakan C1 hingga C7.
• Diod: Tujuh komponen yang ditandakan CR1 hingga CR7, setiap satunya diterangkan mempunyai jalur perak pada satu hujung.
• Titik sambungan: Satu barisan pin logam di sepanjang tepi kanan, dengan tanda bernombor dari 4 hingga 51.

Tanda ini membantu juruteknik membandingkan papan fizikal dengan modul yang dipasang atau pemasangan rujukan. Bilangan komponen dan susun atur visual ialah panduan pengecaman, bukan pengganti rajah litar atau ujian elektrik.

Spesifikasi Teknikal

Soalan Lazim

Q: Apakah fungsi GE IC3600SSFG1B1B?

A: Ia dikenal pasti sebagai modul penapis solenoid yang dikaitkan dengan keluarga sistem kawalan GE Mark I-II. Ciri penapisan, kadar isyarat dan litar solenoid yang disokong dengan tepat perlu disahkan melalui dokumentasi teknikal khusus model.

Q: Bolehkah IC3600SSFG1B1B digantikan dengan IC3600SSFG1B1A atau IC3600SSFG1?

A: Senarai yang tersedia mengenal pasti nombor-nombor ini sebagai nombor papan berkaitan, tetapi tidak mengesahkan bahawa papan tersebut boleh saling ditukar ganti. Sahkan nombor komponen penuh, revisi, susunan penyambung dan konfigurasi sistem yang dipasang sebelum memilih pengganti.

Q: Bagaimanakah papan ini boleh dikenal pasti semasa penyelenggaraan?

A: Semak nombor komponen penuh dan bandingkan susun atur komponen, penanda rujukan dan sambungan tepi bernombor. Persamaan visual sahaja tidak mengesahkan kesetaraan elektrik.
