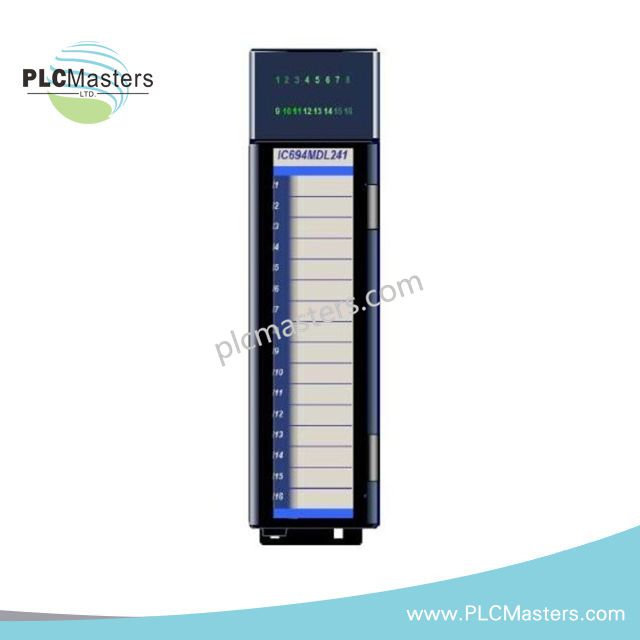

Modul Input Voltan GE IC694MDL241

Gambaran Keseluruhan

 GE IC694MDL241 adalah modul input voltan AC/DC 16-titik untuk siri PACSystems RX3i. Ia berinteraksi dengan peranti lapangan menggunakan isyarat 24V. Modul ini menyediakan pemprosesan input digital yang boleh dipercayai untuk sistem kawalan kritikal misi. Ia menyokong kedua-dua isyarat AC dan DC, menawarkan fleksibiliti dalam aplikasi industri. Setiap input menggunakan logik positif dan termasuk diagnostik yang kukuh untuk pemantauan sistem yang dipertingkatkan.  IC694MDL241 menjamin prestasi stabil dalam persekitaran yang mencabar dan menyokong pengendalian input yang tepat.

Spesifikasi Teknikal

• Pengilang: GE Fanuc Emerson

• Barisan Produk: RX3i PACSystems

• Nombor Bahagian: IC694MDL241

• Berat: 0.53 lbs

• Jenis Modul: Modul input, 16 titik

• Voltan Input: 24V AC/DC nominal (julatan 20V–30V)

• Arus Input: 7 mA pada 24VDC, 5 mA pada 12VDC

• Pengesanan Keadaan ON: >11.5V

• Pengesanan Keadaan OFF: <5V

• Masa Respons: Lewat ON 12 ms, Lewat OFF 28 ms

• Pengasingan: Pengasingan optik antara sisi lapangan dan logik, dinilai 2300 VAC puncak

• Voltan Lapangan ke Backplane: 250 VAC

• Voltan Lapangan ke Bingkai: 1500 VAC

• Penggunaan Kuasa: 80 mA pada 5VDC (backplane), 125 mA pada 24VDC (bekalan lapangan)

• Penunjuk: LED individu bagi setiap input, LED modul OK untuk status keseluruhan

• Pilihan Pemasangan: Rel DIN atau pemasangan panel

• Keserasian: Rangka siri 90-30

• Suhu Operasi: 0°C hingga 60°C

• Suhu Penyimpanan: –40°C hingga 85°C

• Kelembapan: 5% hingga 95% RH, tidak mengembun
