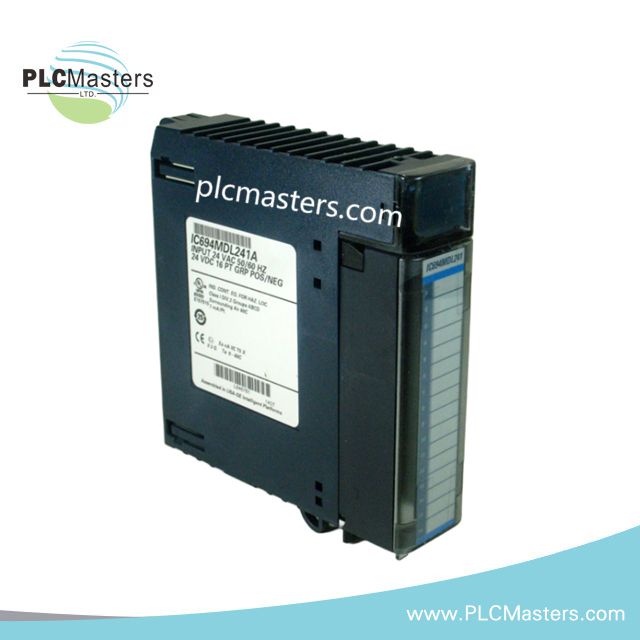

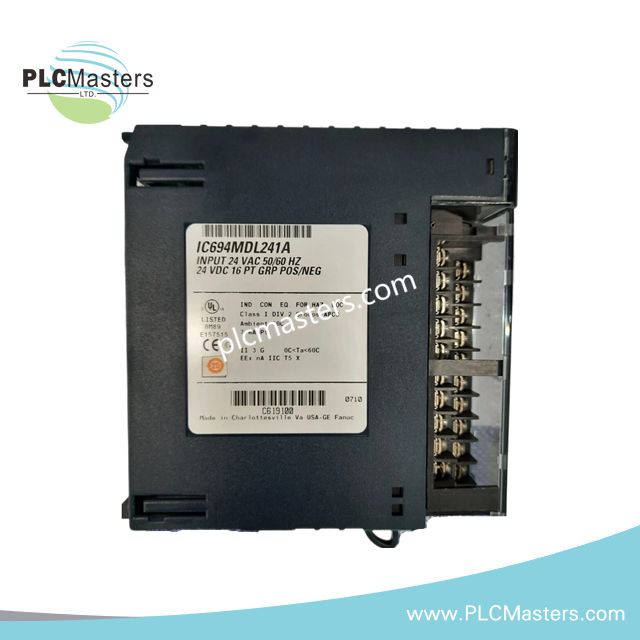

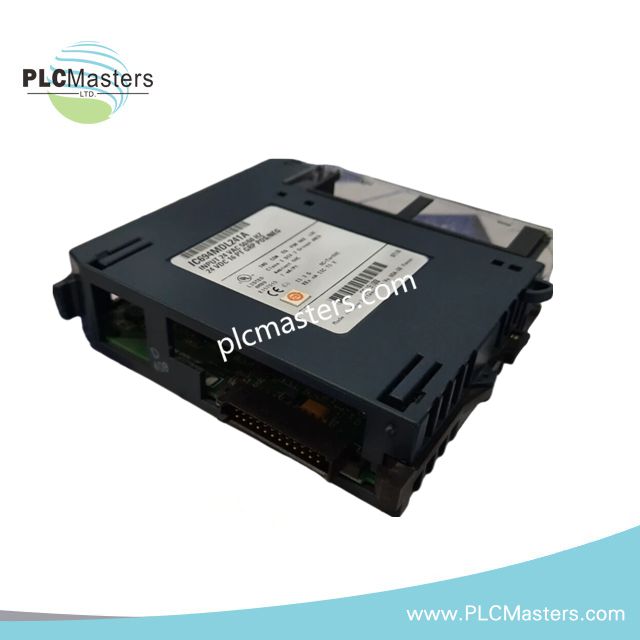

GE IC694MDL241A Modul Input Voltan

Gambaran Keseluruhan

 GE IC694MDL241A adalah modul input voltan AC/DC 16-titik untuk siri PACSystems RX3i. Ia mengendalikan isyarat 24V dengan kebolehpercayaan tinggi dan masa tindak balas yang pantas. Modul ini menyokong kedua-dua input AC dan DC, menyediakan sambungan serbaguna kepada sensor, suis, dan relay. Diagnostik terbina dalam mengesan kesilapan dan memastikan kebolehpercayaan sistem.
Ia dipasang dengan mudah pada rel DIN atau panel dan berintegrasi dengan lancar dengan rangka RX3i atau Series 90-30.

Spesifikasi Teknikal

• Jenis Input: Input voltan AC/DC dengan sokongan logik positif dan negatif

• Bilangan Input: 16 titik dengan terminal kuasa bersama

• Julat Voltan: Nominal 24V AC/DC, operasi 20–30V

• Pengesanan Keadaan ON: >11.5V

• Pengesanan Keadaan OFF: <5V

• Arus Input: 7 mA pada 24VDC, 5 mA pada 12VDC

• Masa Tindak Balas: Lewat ON 12 ms, lewat OFF 28 ms

• Pengasingan: Pengasingan optik dinilai 2300 VAC puncak

• Penggunaan Kuasa: 80 mA pada 5VDC (backplane), 125 mA pada 24VDC (bekalan lapangan)

• Penunjuk: LED individu untuk setiap input, LED OK Modul untuk status

• Pilihan Pemasangan: Rel DIN atau pemasangan panel serasi dengan RX3i dan Series 90-30

• Suhu Operasi: –40°C hingga +70°C

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembapan: 5% hingga 95% RH, tidak mengembun

• Sijil: UL 508, CSA C22.2 No. 142M1987, sesuai untuk lokasi biasa dan berbahaya

• Dimensi: 100 × 80 × 20 mm

• Berat: 0.53 lbs
