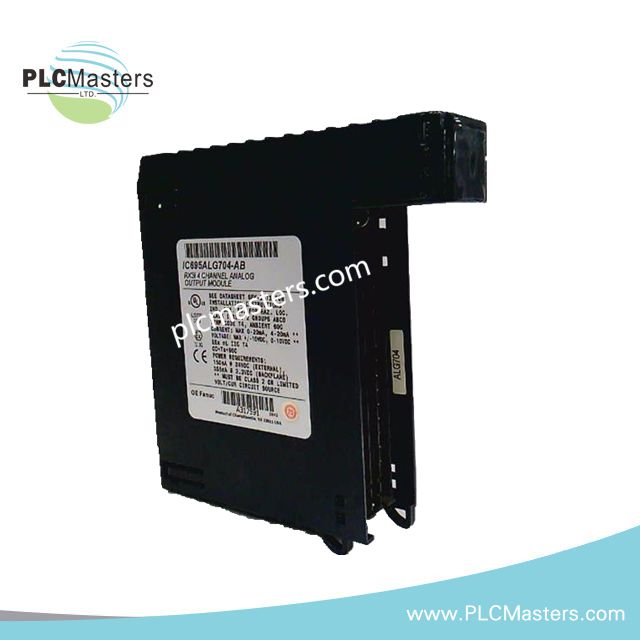

Mod Output Analog GE IC695ALG704

Gambaran Keseluruhan

Modul  GE IC695ALG704 adalah modul output analog 4-saluran berprestasi tinggi untuk siri  PACSystems RX3i . Ia memberikan isyarat voltan dan arus yang tepat untuk mengawal injap, peredam, dan pemacu motor dalam sistem automasi. Dengan julat yang boleh dikonfigurasikan dan kadar kemas kini yang pantas, ia memastikan prestasi yang tepat dalam aplikasi kawalan proses yang mencabar.

Spesifikasi Teknikal

• Model: IC695ALG704

• Siri: PACSystems RX3i

• Saluran Output: 4 tidak terasing

• Jenis Output: ±10V, 0–10V, 0–20mA, 4–20mA

• Resolusi: voltan 16-bit, arus ~15.9-bit

• Ketepatan: ±0.15% FS pada 25°C; ±0.30% FS pada 60°C

• Kadar Kemas Kini: 8 ms setiap saluran

• Kapasiti Beban Output: Voltan ≤2 kΩ; Arus ≤850 Ω

• Bekalan Kuasa: 24VDC (±10%), 160 mA luaran

• Penggunaan Kuasa: 375 mA pada +3.3VDC, 160 mA pada +24VDC

• Penyerapan Kuasa: maksimum 4.8 W pada 24V

• Suhu Operasi: -20°C hingga +70°C

• Julat Kelembapan: 5% hingga 95% tanpa kondensasi

• Masa Penstabilan Output: 2 ms (0–95%)

• Perlindungan Voltan Output: -30V selama 60s, +30V selama satu jam

• Format Data: IEEE 32-bit titik terapung atau integer 16-bit dalam medan 32-bit

• Protokol HART: Tidak disokong

• Dimensi: 118 mm × 72 mm × 35 mm

• Berat: 0.50 lbs

• CPU Serasi: RX3i CPU versi 3.0 atau lebih baru
