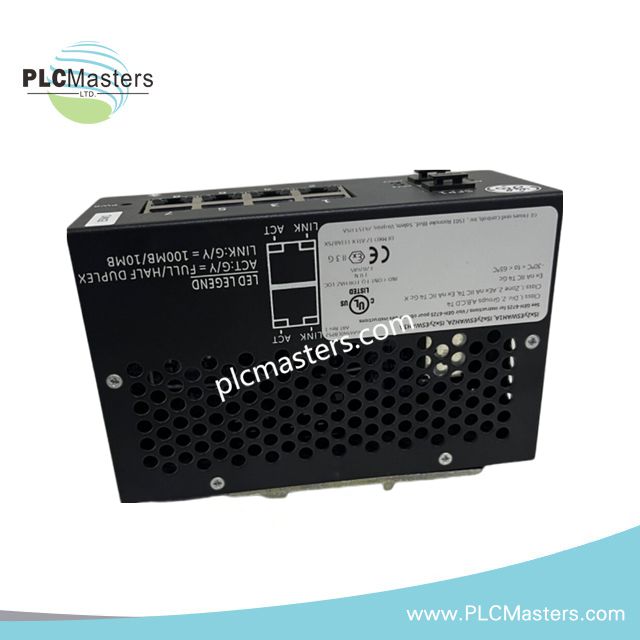

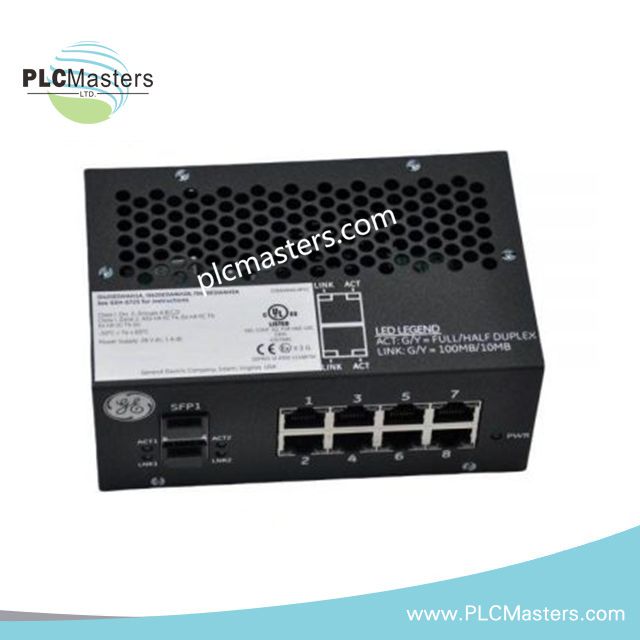

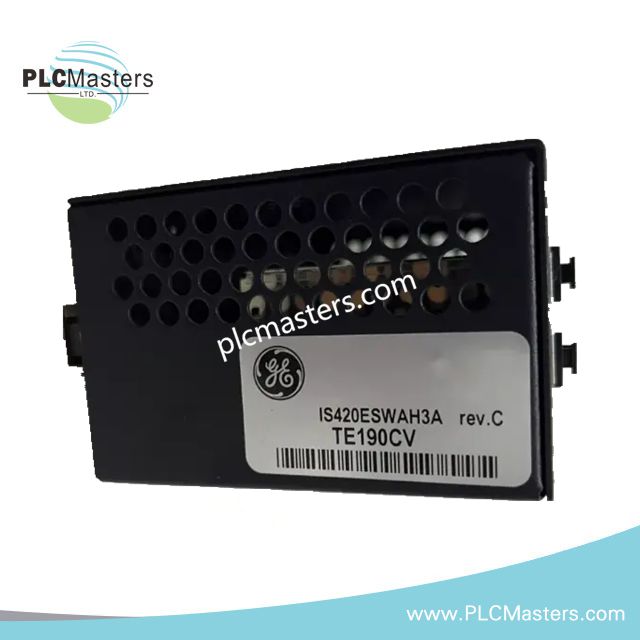

GE IS420ESWAH3A Suis Ethernet Perindustrian

Gambaran Keseluruhan

GE IS420ESWAH3A adalah suis Ethernet industri berprestasi tinggi yang direka untuk sistem kawalan Mark VIe dan Mark VIeS. Ia menyediakan komunikasi deterministik yang boleh dipercayai dalam rangkaian kawalan turbin dan keselamatan, menyokong pemindahan data tepat antara pengawal, modul I/O, dan antara muka operator. Selain itu, reka bentuk tahan lasaknya memastikan operasi stabil walaupun dalam suhu ekstrem dan persekitaran industri yang keras. Jurutera dan pengendali loji mempercayai suis ini untuk aplikasi kritikal misi di mana kebolehpercayaan rangkaian adalah penting.

Ciri-ciri Utama dan Sorotan Fungsi

• Reka Bentuk Industri Tahan Lasak memastikan operasi yang boleh dipercayai dari –40 °C hingga +85 °C, walaupun dalam persekitaran yang terdedah kepada getaran.

• Sokongan Ethernet Berkelajuan Tinggi dengan port 10/100Base-TX menjamin komunikasi yang cekap antara modul sistem.

• HP-MDIX Auto-Sensing memudahkan pendawaian dan mengurangkan kerumitan pemasangan, meningkatkan fleksibiliti dalam kabinet kawalan.

• Pemasangan Rel DIN membolehkan integrasi padat ke dalam panel kawalan, menjimatkan ruang sambil mengekalkan kebolehcapaian.

• Komunikasi Deterministik menyokong aplikasi keselamatan kritikal dan turbin, meminimumkan kelewatan rangkaian dan kehilangan paket.

• Port Hanya Tembaga menyediakan reka bentuk rangkaian yang ringkas dan padat tanpa memerlukan sambungan gentian optik.

Spesifikasi Teknikal

• Voltan Input: 24–28 V DC

• Port Tembaga: 8 × RJ‑45, 10/100Base‑TX

• Port Gentian Optik: Tiada

• Pemasangan: klip DIN-Rail

• Dimensi: Tinggi 13.8 cm × Lebar 8.6 cm × Kedalaman 5.6 cm

• Suhu Operasi: –40 °F hingga +185 °F (–40 °C hingga +85 °C)

• Singkatan Fungsi: ESWA (Suis Ethernet, Kawasan Luas)

• Keserasian Siri: sistem Mark VIe / Mark VIeS

• Suhu Penyimpanan: –40 °F hingga +185 °F

• Klip Pemasangan Tegak: 259B2451BVP2

Aplikasi Biasa

• Sistem kawalan turbin gas dan stim menggunakan pengawal Mark VIe/VIeS

• Rangkaian kawalan keselamatan yang memerlukan komunikasi Ethernet yang deterministik dan sangat boleh dipercayai

• Rangkaian automasi industri di loji penjanaan kuasa, memastikan sambungan stabil antara pengawal dan modul I/O

Soalan Lazim

Q1: Bolehkah suis ini beroperasi dalam suhu yang melampau?
A1: Ya, ia berfungsi dengan boleh dipercayai antara –40 °C dan +85 °C, menjadikannya sesuai untuk keadaan industri yang keras.

Q2: Adakah suis ini menyokong sambungan gentian optik?
A2: Tidak, IS420ESWAH3A menggunakan port RJ‑45 tembaga sahaja untuk memudahkan pemasangan dan pendawaian.

Q3: Adakah pemasangan DIN-rail disokong?
A3: Ya, ia termasuk klip DIN-rail untuk integrasi yang selamat dalam kabinet kawalan.

Q4: Sistem manakah yang serasi dengan suis ini?
A4: Suis ini sepenuhnya serasi dengan sistem kawalan turbin dan keselamatan GE Mark VIe dan Mark VIeS.
