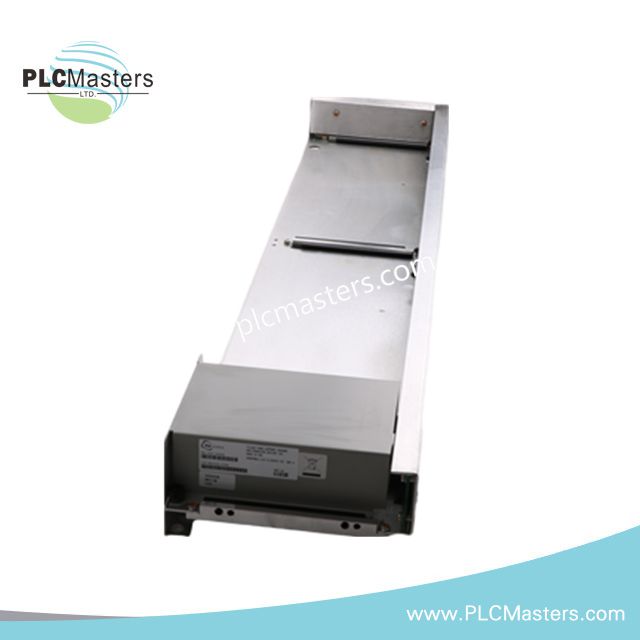

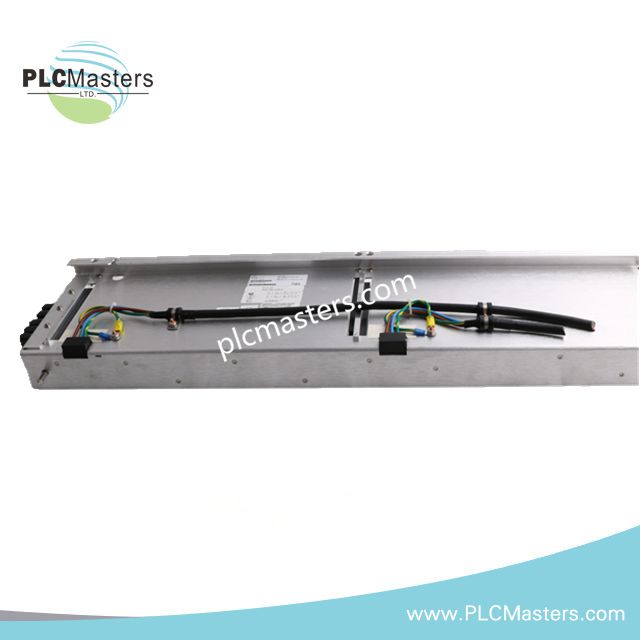

Modul Bekalan Kuasa Honeywell 51199935-100

Honeywell 51199935-100, yang turut disenaraikan sebagai Modul Bekalan Kuasa 51199935-100, menyediakan penukaran kuasa DC untuk perkakasan Honeywell Safety Manager dan sistem C300. Data yang dibekalkan menyatakan input 100-240 VAC dengan kadar output yang berbeza untuk konfigurasi Safety Manager dan C300.

Spesifikasi Perkakasan

Penukaran Kuasa dan Konfigurasi Output Honeywell DCS

51199935-100 menyediakan ciri output DC yang berbeza mengikut konfigurasi sistem Honeywell yang berkaitan. Konfigurasi Safety Manager dinyatakan pada 12.5 VDC dan 4.0 A, bersamaan dengan 50 W. Konfigurasi C300 dinyatakan pada 24 VDC dan 2.5 A, bersamaan dengan 60 W.

Data elektrik yang dibekalkan turut menyatakan input universal 100-240 VAC. Entri sumber yang berasingan menerangkan modul ini sebagai dikuasakan DC, yang bercanggah dengan spesifikasi input AC universal yang dinyatakan. Oleh itu, konfigurasi input sebenar hendaklah disahkan berdasarkan plat nama modul dan dokumentasi perkakasan Honeywell yang berkenaan sebelum pemasangan.

Soalan Lazim

S: Apakah output DC yang dinyatakan untuk konfigurasi Safety Manager?
J: Spesifikasi yang dibekalkan menyenaraikan 12.5 VDC pada 4.0 A, dengan kuasa output terkadar sebanyak 50 W.

S: Apakah output DC yang dinyatakan untuk konfigurasi C300?
J: Konfigurasi C300 dinyatakan pada 24 VDC dan 2.5 A, dengan kuasa output terkadar sebanyak 60 W dan kecekapan sehingga 92%.

S: Apakah julat suhu persekitaran yang dinyatakan?
J: Data yang dibekalkan menyatakan -40 deg C hingga +85 deg C untuk versi C300. Kadar yang berkenaan hendaklah disahkan bagi konfigurasi perkakasan sebenar.

Garis Panduan Pemasangan Lapangan

Pasang modul dalam slot modul sistem Honeywell yang ditetapkan dan sahkan bahawa dimensi mekanikal serta antara muka pemasangan sepadan dengan casis sasaran.

Sebelum membekalkan tenaga kepada pemasangan, sahkan voltan input berdasarkan plat nama modul dan dokumentasi pemasangan. Oleh sebab data yang dibekalkan mengandungi penerangan bercanggah tentang sumber kuasa, jangan menganggap konfigurasi input DC tanpa mengesahkan semakan perkakasan sebenar.

Halakan pendawaian kuasa secara berasingan daripada pendawaian analog aras tinggi atau komunikasi jika boleh. Kekalkan pemisahan konduktor yang betul dan elakkan laluan selari yang tidak diperlukan dengan litar pensuisan hingar tinggi.

Sambungkan perisai kabel dan konduktor perlindungan mengikut arahan pemasangan Honeywell yang berkenaan serta skema pembumian tapak. Jangan wujudkan laluan pembumian perisai yang tidak disengajakan.

Sebelum penggantian atau pentauliahan, sahkan voltan output yang diperlukan, kadar arus, susunan penyambung, keserasian casis, serta konfigurasi Safety Manager atau C300 yang berkenaan.
