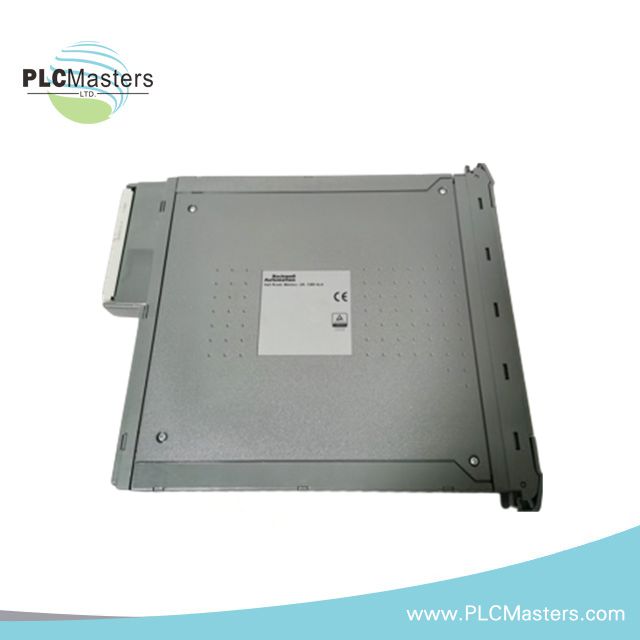

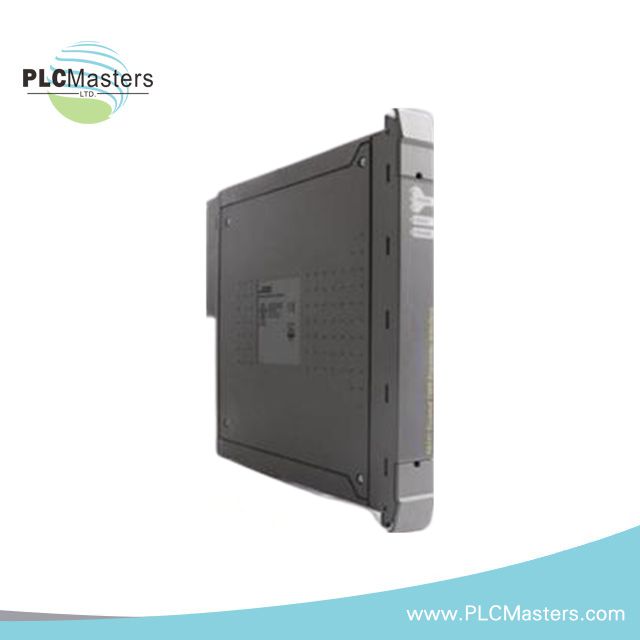

Modul Output Digital Regent ICS Triplex T3484

ICS Triplex T3484, yang turut dikatalogkan sebagai Modul Output Digital Dipantau dan Dilindungi T3484, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan beban 110 VAC yang kritikal terhadap keselamatan dalam seni bina sistem keselamatan Regent T3xxx.

Spesifikasi Perkakasan

Lebihan Modular Tiga Kali dan Pelaksanaan Output Selamat Gagal

Modul ini menggabungkan seni bina output terlindung dwilebihan yang diperakui SIL 3 dan disepadukan dengan antara muka Regent Safetybus bertiga. Logik pengundian peringkat perkakasan menghalang kegagalan satu komponen daripada mengaktifkan beban medan AC secara palsu. Pengasingan galvanik berkadar 2500 V mengasingkan gangguan medan voltan tinggi daripada logik pemprosesan dalaman. Saluran output melaksanakan imbasan diagnostik talian berterusan untuk mengesan pendawaian litar terbuka, litar pintas talian dan fius terbakar dalam masa nyata, lalu memaksa sistem beralih ke keadaan selamat gagal apabila mengesan kerosakan yang tidak dapat dipulihkan.

Soalan Lazim

S: Apakah yang berlaku kepada keadaan sistem semasa penggantian modul?

J: Modul ini menyokong pertukaran panas secara langsung sepenuhnya. Litar output medan boleh dikonfigurasikan dalam pasangan modul selari untuk mengekalkan operasi gelung keselamatan SIL 3 tanpa gangguan serta kuasa beban AC berterusan semasa penyelenggaraan.

S: Bagaimanakah pemantauan talian beroperasi pada saluran output tidak aktif?

J: Litar diagnostik saluran menyuntik denyutan ujian aras rendah untuk menilai integriti beban, rintangan pendawaian medan dan kesinambungan fius tanpa membekalkan arus yang mencukupi untuk mengaktifkan solenoid atau penggerak 110 VAC yang disambungkan.

S: Apakah kekangan fizikal untuk menggantikan fius panel hadapan?

J: Fius boleh dicapai secara individu bagi setiap saluran dari panel hadapan. Fius gantian mestilah sepadan dengan kadaran arus dan lengkung tindak balas yang ditetapkan bagi mengekalkan had pensijilan sistem keselamatan.

Garis Panduan Pemasangan Medan

Pasang modul terus ke dalam slot casis I/O Regent T3xxx yang ditetapkan, sambil memastikan penyambung satah belakang bersambung sepenuhnya dengan antara muka Safetybus bertiga. Untuk mengekalkan pematuhan TÜV SIL 3, pendawaian medan luaran mestilah mematuhi garis panduan pengasingan saluran yang ketat merentasi dua kumpulan 8 saluran terpencil. Pastikan penyejukan udara paksa kabinet mengekalkan suhu ambien dalam julat operasi 0 hingga 60 darjah C bagi mengelakkan kemerosotan terma semikonduktor pensuisan kuasa. Bumikan konduktor pelindung pada satu titik kemasukan kabinet yang ditetapkan bagi menyekat gangguan elektromagnet voltan tinggi.
