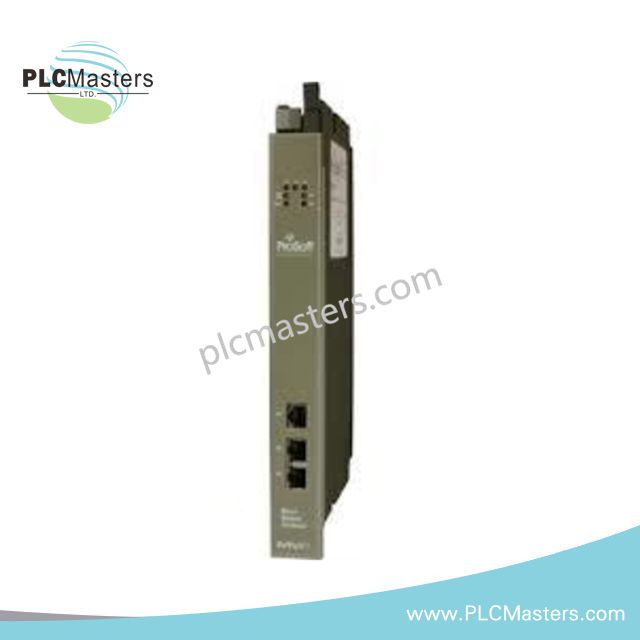

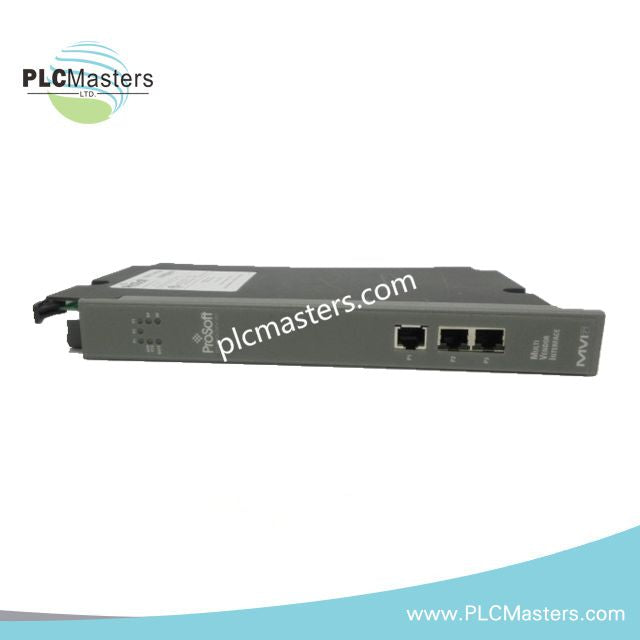

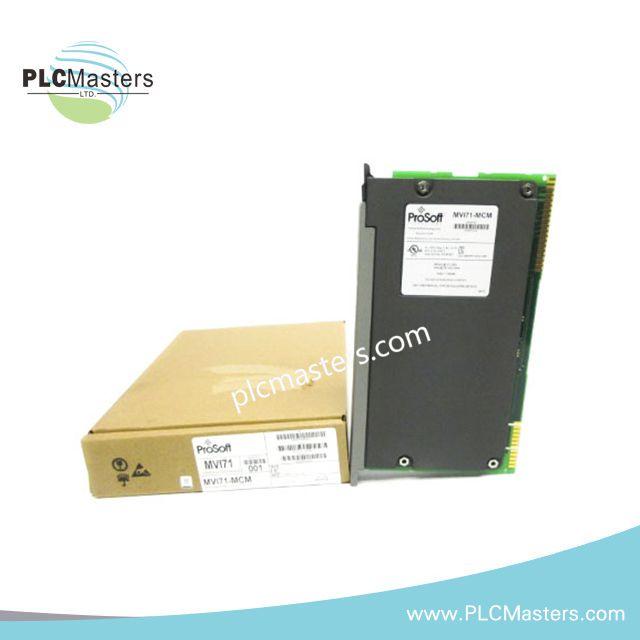

Modul Komunikasi Modbus ProSoft Technology MVI71-MCM
$123.00
$320.00
Penerangan
Dikonfigurasikan untuk pemindahan data bersiri dua hala dalam sistem Allen-Bradley PLC-5, ProSoft Technology MVI71-MCM (MVI71-MCM Modul Komunikasi Modbus) menyediakan pelaksanaan fizikal/elektrik langsung bagi penukaran protokol Modbus RTU dan ASCII merentas platform casis I/O 1771 satu slot.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | MVI71-MCM |
| Jenama | ProSoft Technology |
| Asal | AS |
| Berat | 0.73 paun |
| Suhu Operasi | 0 hingga 60 darjah C (32 hingga 140 darjah F) |
| Penggunaan Kuasa | Beban satah belakang: 800 mA @ 5 VDC |
| Keserasian Sistem | Sistem Allen-Bradley PLC-5 (Rak I/O 1771) |
| Port Bersiri | 2 x RS-232 / RS-422 / RS-485 boleh dikonfigurasikan |
| Protokol Disokong | Modbus RTU / Modbus ASCII (Induk atau Hamba bagi setiap port) |
| Kadar Baud | 110 bps hingga 115.2 kbps |
| Kaedah Pemindahan Data | Baca/Tulis Pemindahan Blok (BTR/BTW) melalui Logik Tangga |
| Suhu Penyimpanan | -40 hingga 85 darjah C (-40 hingga 185 darjah F) |
| Kelembapan Relatif | 5% hingga 95% (tanpa pemeluwapan) |
Latensi Penukaran Protokol & Pengasingan Bas Bersiri
MVI71-MCM meminimumkan latensi penukaran protokol melalui pengurusan penimbal setempat dalam jejak modul 1771 satu slot. Peta memori dalaman melaksanakan sehingga 100 blok arahan Modbus bagi setiap port secara langsung ke daftar pemproses PLC-5 melalui kitaran Baca/Tulis Pemindahan Blok (BTR/BTW) berkelajuan tinggi. Antara muka komunikasi fizikal menggunakan pemacu talian terasing untuk konfigurasi topologi RS-232, RS-422 dan RS-485, sekali gus menghalang gelung bumi serta gandingan lonjakan sementara merentas rangkaian bersiri sehingga 115.2 kbps.
Soalan Lazim
S: Bagaimanakah data disegerakkan antara MVI71-MCM dengan satah belakang pemproses PLC-5?
J: Pemindahan data bergantung pada arahan logik tangga Baca Pemindahan Blok (BTR) dan Tulis Pemindahan Blok (BTW) standard yang dilaksanakan dalam pemproses PLC-5. Blok arahan dalaman memetakan ruang daftar Modbus secara langsung ke dalam fail data satah belakang yang ditetapkan.
S: Bolehkah kedua-dua port bersiri pada MVI71-MCM beroperasi dengan konfigurasi Modbus yang berbeza secara serentak?
J: Ya, Port 1 dan Port 2 beroperasi secara bebas sepenuhnya. Setiap port boleh dikonfigurasikan secara berasingan untuk fungsi Induk atau Hamba Modbus, dengan kadar baud, tetapan pariti dan piawaian lapisan fizikal (RS-232, RS-422 atau RS-485) yang berbeza.
S: Apakah had penggunaan arus satah belakang untuk memasang modul ini dalam rak I/O 1771?
J: Modul ini menggunakan sehingga 800 mA pada 5 VDC daripada satah belakang casis 1771. Pastikan bekalan kuasa rak mempunyai margin arus yang mencukupi sebelum memasukkan modul ke dalam kumpulan kuasa satah belakang yang aktif.
Garis Panduan Pemasangan Lapangan
- Matikan kuasa casis I/O 1771 sasaran sebelum memasukkan atau menanggalkan modul MVI71-MCM. Jangan lakukan pertukaran semasa panas ketika sistem sedang beroperasi.
- Sahkan konfigurasi blok pelompat pada papan litar modul untuk mod operasi RS-232, RS-422 atau RS-485 sebelum memasukkannya secara fizikal ke dalam rak.
- Pastikan semua anyaman kabel bersiri berperisai dibumikan dengan betul ke bumi perlindungan (PE) satu titik untuk mengurangkan hingar EMI mod sepunya.
- Kekalkan tork penyambung terminal yang betul dan gunakan peraturan pelega terikan kelenjar kabel NPT/metrik standard bagi mengelakkan tekanan fizikal pada port.
- Jajarkan penyambung tepi papan litar modul dengan panduan slot satah belakang 1771 dan tekan dengan kuat sehingga terkunci pada tempatnya.
