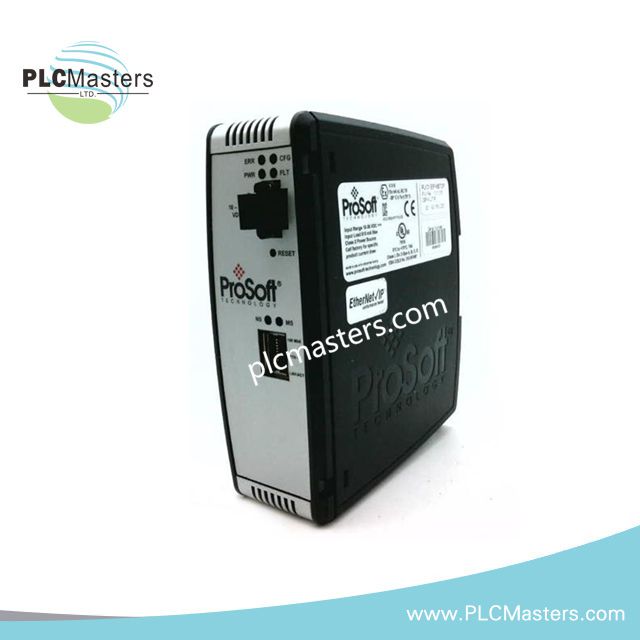

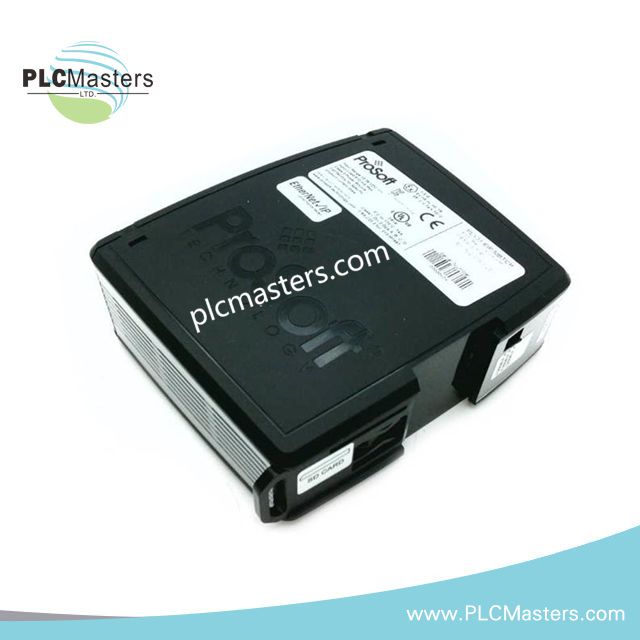

Gerbang ProSoft Technology PLX31-EIP-MBTCP EtherNet/IP ke Modbus TCP/IP
$123.00
$320.00
Penerangan
Gateway ProSoft Technology PLX31-EIP-MBTCP EtherNet/IP ke Modbus TCP/IP
Dikonfigurasi untuk penukaran protokol dua hala antara rangkaian EtherNet/IP dan Modbus TCP/IP, ProSoft Technology PLX31-EIP-MBTCP ( gateway komunikasi PLX31-EIP-MBTCP ) menyediakan pertukaran data Ethernet secara langsung antara pengawal industri dan peranti Modbus TCP/IP.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | PLX31-EIP-MBTCP |
| Jenama | ProSoft Technology |
| Berat | 2.00 lb |
| Suhu Operasi | -25 deg C hingga +70 deg C |
| Suhu Penyimpanan | -40 deg C hingga +85 deg C |
| Penggunaan Kuasa | 24 VDC @ 200 mA; 10 hingga 30 VDC @ 400 mA maksimum |
| Bekalan Kuasa | 10 hingga 30 VDC |
| Port Ethernet | 2 x RJ45, 10/100 Mbps, Auto-MDI/MDI-X, alamat IP dikongsi |
| Protokol | EtherNet/IP dan Modbus TCP/IP |
| Pemasangan | Rel DIN standard 35 mm |
| Penarafan Enklosur | IP20 |
| Kelembapan Relatif | 5% hingga 95% RH, tanpa pemeluwapan |
| Getaran | 5 g @ 10 hingga 150 Hz |
| Hentakan Operasi | 30 g |
| Konfigurasi | ProSoft Configuration Builder |
| Integrasi Pengawal | Studio 5000 / RSLogix 5000 AOP dan AOI |
| Penyimpanan Data | Sandaran konfigurasi kad SD |
| Penarafan Kawasan Berbahaya | UL/cUL Kelas 1 Div. 2, ATEX Zon 2 |
Penukaran Protokol dan Antara Muka Rangkaian
PLX31-EIP-MBTCP menukar data dipetakan antara pengawal EtherNet/IP dan peranti Modbus TCP/IP tanpa memerlukan logik tangga tersuai untuk penterjemahan protokol. Dua port Ethernet RJ45nya berkongsi satu alamat IP, membolehkan penyambungan rangkaian secara daisy-chain sambil mengekalkan satu antara muka Ethernet logikal.
Gateway ini menyokong integrasi EtherNet/IP dengan pengawal Rockwell Automation ControlLogix dan CompactLogix melalui Add-On Profiles dan Add-On Instructions. ProSoft Configuration Builder menyediakan fungsi konfigurasi dan diagnostik, manakala kad SD menyokong sandaran konfigurasi setempat untuk prosedur penggantian.
Soalan Lazim (FAQ)
S: Bolehkah kedua-dua port Ethernet menggunakan alamat IP yang berasingan?
J: Tidak. Spesifikasi yang diberikan menyatakan bahawa kedua-dua port RJ45 berkongsi satu alamat IP.
S: Apakah julat bekalan DC yang diterima oleh gateway ini?
J: Julat bekalan yang dinyatakan ialah 10 hingga 30 VDC, dengan beban arus maksimum 400 mA.
S: Adakah gateway ini sesuai untuk pemasangan pada rel DIN?
J: Ya. Kaedah pemasangan yang dinyatakan ialah rel DIN standard 35 mm.
Garis Panduan Pemasangan Lapangan
- Pasang gateway dengan kukuh pada rel DIN standard 35 mm di dalam enklosur yang sesuai dengan tahap perlindungan IP20 yang ditetapkan.
- Sediakan bekalan DC terkawal dalam julat operasi 10 hingga 30 VDC yang ditetapkan.
- Tentukan saiz pendawaian kuasa DC berdasarkan beban arus maksimum yang ditetapkan dan lindungi bekalan mengikut reka bentuk panel kawalan.
- Halakan kabel Ethernet secara berasingan daripada pendawaian kuasa voltan tinggi dan konduktor pensuisan arus tinggi jika boleh.
- Gunakan kabel Ethernet berperisai apabila persekitaran pemasangan memerlukan kawalan hingar elektromagnet tambahan.
- Sambungkan perisai kabel mengikut skim pembumian industri tapak dan elakkan laluan arus bumi yang tidak disengajakan.
- Sahkan seni bina IP dikongsi sebelum menetapkan alamat gateway dan menyambungkan kedua-dua port Ethernet.
- Buat sandaran konfigurasi gateway ke kad SD selepas pentauliahan dan simpan konfigurasi tersebut bersama dokumentasi panel.
- Sahkan pemetaan pengawal EtherNet/IP dan pemetaan daftar Modbus TCP/IP sebelum mengaktifkan gateway.
- Untuk pemasangan di kawasan berbahaya, sahkan bahawa keseluruhan pemasangan memenuhi keperluan UL/cUL Kelas 1 Div. 2 atau ATEX Zon 2 yang berkenaan.
