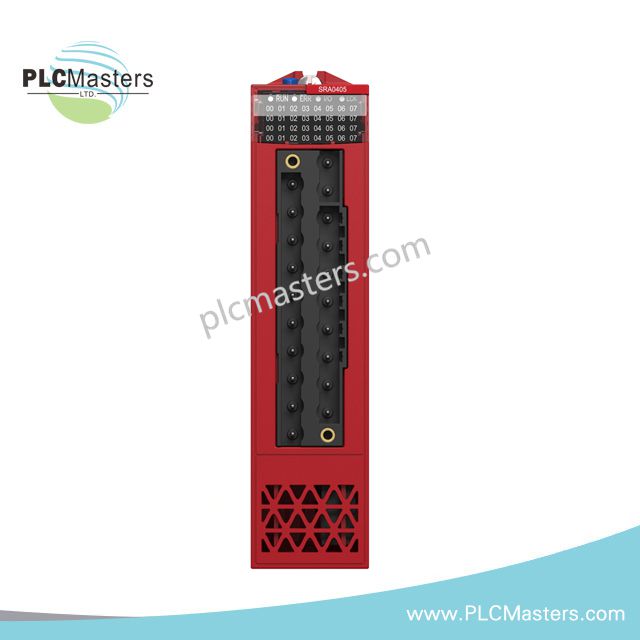

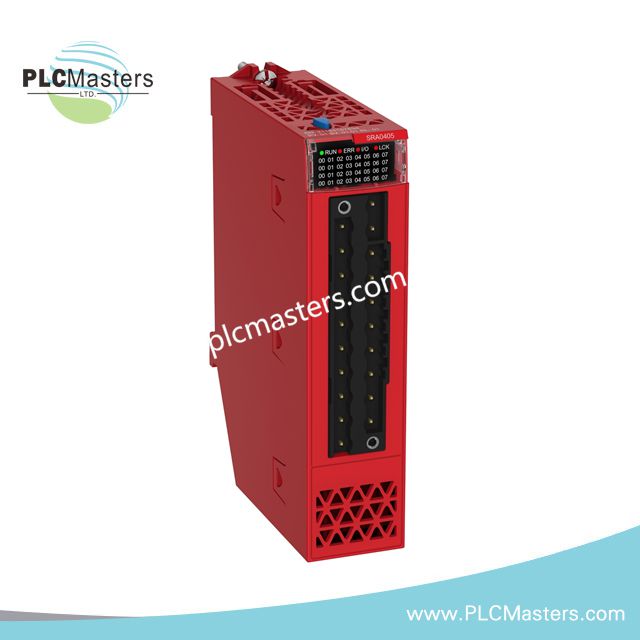

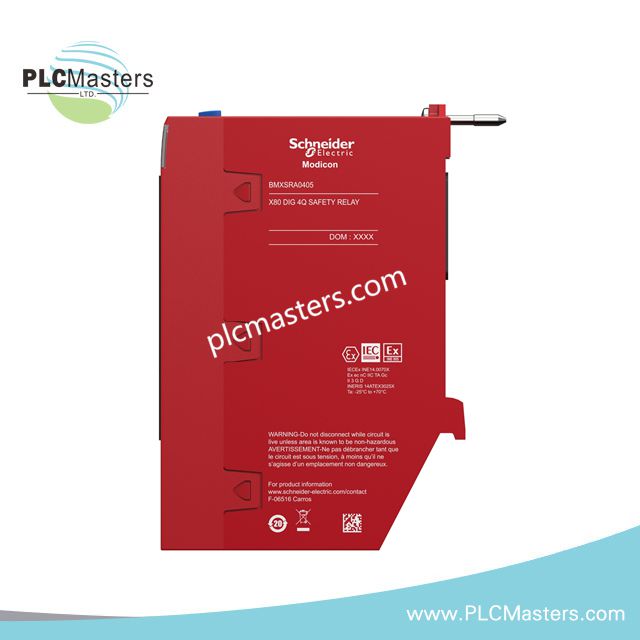

Modul Output Geganti Keselamatan Schneider BMXSRA0405

Gambaran keseluruhan

Schneider Electric BMXSRA0405 ialah modul output geganti keselamatan daripada siri Modicon X80. Modul ini mempunyai 4 output geganti terasing untuk mengawal peranti kritikal keselamatan. Modul ini menyokong beban AC dan DC serta menyediakan perlindungan kukuh terhadap litar pintas, beban lampau dan lonjakan voltan. Direka bentuk untuk aplikasi yang diperakui SIL2, modul ini memastikan operasi yang boleh dipercayai dalam sistem automasi industri. BMXSRA0405 sesuai untuk penyelesaian keselamatan dalam sektor tenaga, infrastruktur dan pembuatan.

Spesifikasi Teknikal

• Model: BMXSRA0405

• Jenis: Modul Output Geganti Keselamatan

• Siri: Modicon X80

• Bilangan Output: 4 output geganti terasing

• Voltan Output: 24–240 V AC, 10–264 V AC, 12–24 V DC, 10–34 V DC

• Arus Terma Konvensional (Ith): 5 A

• Rintangan Penebatan: >10 MΩ pada 500 V DC

• Pelesapan Kuasa: 3.9 W

• Masa Tindak Balas: pengaktifan 12 ms, penyahaktifan 6 ms

• Penggunaan Arus Tipikal: 240 mA pada 3.3 V DC, 130 mA pada 24 V DC

• Kebolehpercayaan MTBF: 624,000 jam

• Perlindungan: Perlindungan luaran terhadap litar pintas, beban lampau dan voltan lampau

• Arus Pensuisan Minimum: 10 mA pada 5 V DC

• Voltan Pensuisan Maksimum: 230 V AC

• Ketahanan Mekanikal: 10,000,000 kitaran

• Ketahanan Elektrik: Sehingga 1,000,000 kitaran bergantung pada jenis beban

• Frekuensi Pensuisan: ≤50 Hz

• LED Status: RUN hijau, diagnostik setiap saluran, ERR merah, I/O merah

• Berat Bersih: 0.145 kg

• Darjah Perlindungan IP: IP20

• Ketahanan terhadap Persekitaran: Tahan terhadap gas, habuk, pasir, garam, kulat dan spora kulat

• Kekuatan Dielektrik: 2000 V AC, 1 min

• Ketahanan Getaran: 3 gn

• Ketahanan Hentakan: 15 gn

• Suhu Operasi: -25 hingga 60 °C (-13 hingga 140 °F)

• Suhu Penyimpanan: -40 hingga 85 °C (-40 hingga 185 °F)

• Kelembapan Relatif: 5–95% tanpa pemeluwapan

• Rawatan Perlindungan: Salutan konformal

• Altitud Operasi: 0–2,000 m standard, sehingga 5,000 m dengan penurunan kadaran
