SCOUT100-EX | Pengumpul Data Getaran Bently Nevada SCOUT100EX

Gambaran Keseluruhan

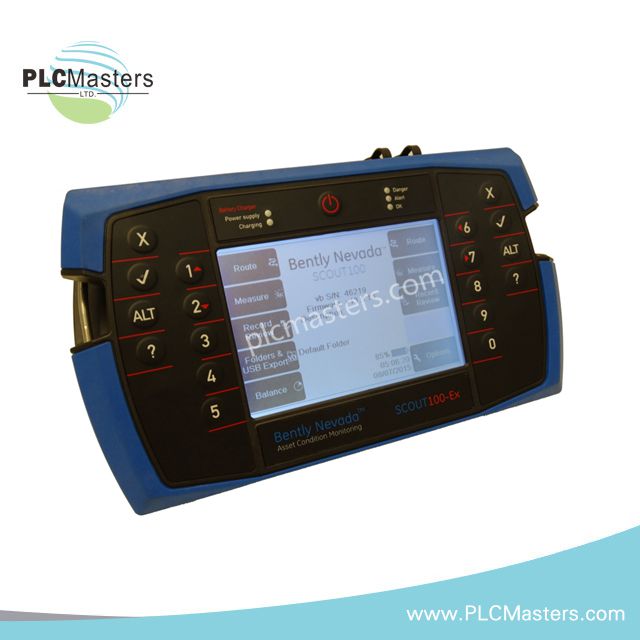

 Bently Nevada SCOUT100-EX adalah pengumpul data getaran mudah alih, penganalisis, dan penyeimbang. Ia menyokong perolehan data serentak dua saluran. Gunakan untuk pemantauan berasaskan laluan, diagnostik mesin, dan penyeimbangan di tapak. Peranti ini mematuhi ATEX Zon 2 dan IECEx Zon 2 menjadikannya selamat untuk persekitaran berbahaya. Ia berintegrasi dengan perisian System 1 dan termasuk jaminan 5 tahun. Reka bentuknya adalah ringan, lasak, dan ergonomik dengan tali Sensor Keeper terpadu.

Spesifikasi Teknikal

Input Sensor

• Saluran: 2 saluran serentak

• Jenis Sensor: Pecutan, halaju, perpindahan, arus

• Julat AC: ±8 V (16 V puncak ke puncak, ±80 g)

• Julat DC: 0–20 V, -10–10 V, -20–0 V

• Penyambung: 2 × BNC dengan reka bentuk talian dalam tanpa putus

• ADC: Resolusi 24-bit

• Arus Eksitasi: 0 mA atau 2.2 mA @ 24 V maks

• Pengesanan Sensor: Amaran pada pemutusan sambungan atau litar pintas

Paparan Bentuk Gelombang

• Sampel: 1024–16,384

• Skala Masa: 10 ms hingga 256 saat

• Skala Pesanan: 1–999 pusingan

• Purata Serentak Masa: 1–128 (dengan pencetus takhometer)

• Fmax: 25 Hz–40 kHz (saluran dua sehingga 20 kHz)

• Rakaman Masa Panjang: 14.7 juta sampel keseluruhan

• Contoh: Fmax 1 kHz → 1.6 jam @ pensampelan 2.56 kHz

Input Takhometer

• Jenis: Laser, sentuhan, denyutan TTL, Keyphasor

• Julat Laser: 10 cm hingga 2 m

• Julat Kelajuan: 10–300,000 RPM

• Ketepatan: ±0.1%

• Output untuk Strobe: Sehingga 140 Hz

• Pengasingan Input: Optik

• Penarafan Denyutan TTL: 3.5–28 V

• Ambang Keyphasor: 8 V, 13 V, 18 V nominal

Penyeimbangan

• Rata: 1 atau 2 rata, 2 sensor

• Kelajuan: 30–60,000 RPM

• Unit Pengukuran: Pecutan, halaju, perpindahan

• Mod Berat: Sudut (0°–360°), tetap, lengkungan

• Penyingkiran Berat Percubaan: Ya (pengiraan semula automatik)

• Masukan Manual: Ya

• Penyimpanan: Penyimpanan berasaskan mesin tanpa had

Mekanikal

• Saiz: 252 × 148 × 60 mm (9.9" × 5.8" × 2.4")

• Berat: 1.2 kg (2.7 lb) termasuk bateri dan tali

Bateri & Pengecasan

• Bateri: 7.4 V, 5000 mAh Li-Ion khusus

• Masa Operasi: 10 jam (dengan tamat masa lampu latar)

• Pengecasan: Dalaman; 12 VDC @ 3 A; ~3 jam pengecasan penuh

Penarafan Persekitaran

• Temp Operasi: -10°C hingga +50°C (14°F hingga 122°F)

• Temp Penyimpanan: -20°C hingga +60°C (sehingga 95% RH)

• Penyimpanan Jangka Panjang: ≤35°C (95°F), 85% RH

• Ketahanan: Jatuh 1.2 m ke konkrit, IP65, MIL-STD-810F-516.5-IV
