Penekan Lonjakan SolaHD STV 25K-10S
$123.00
$320.00
Penerangan

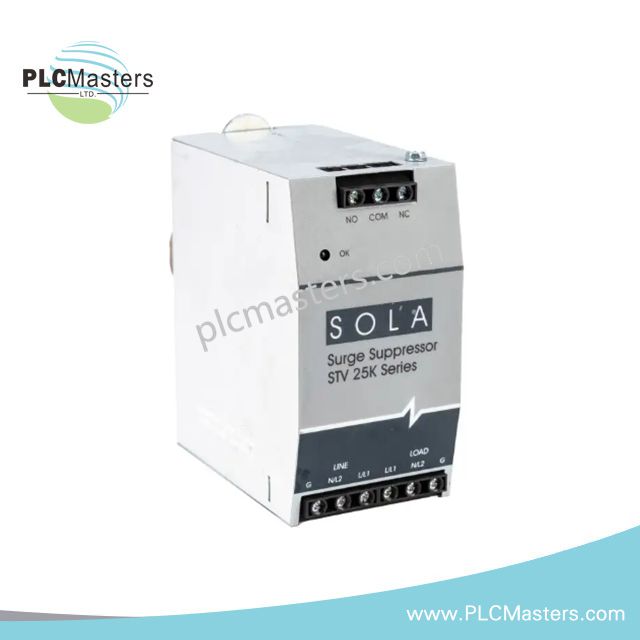

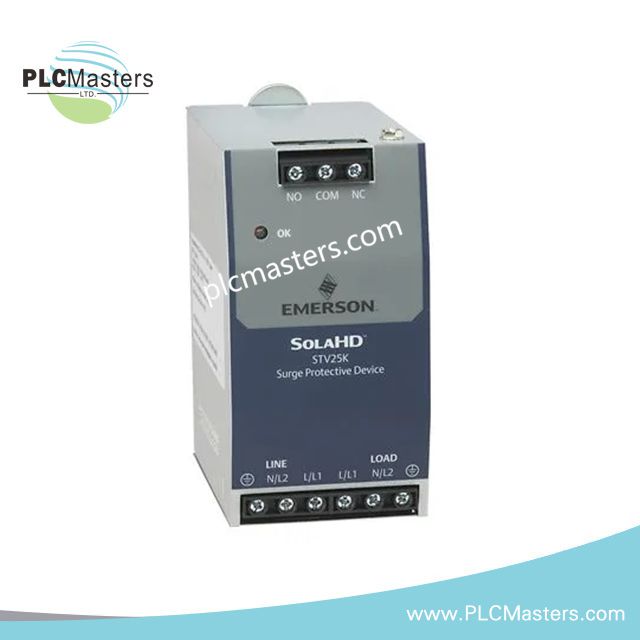

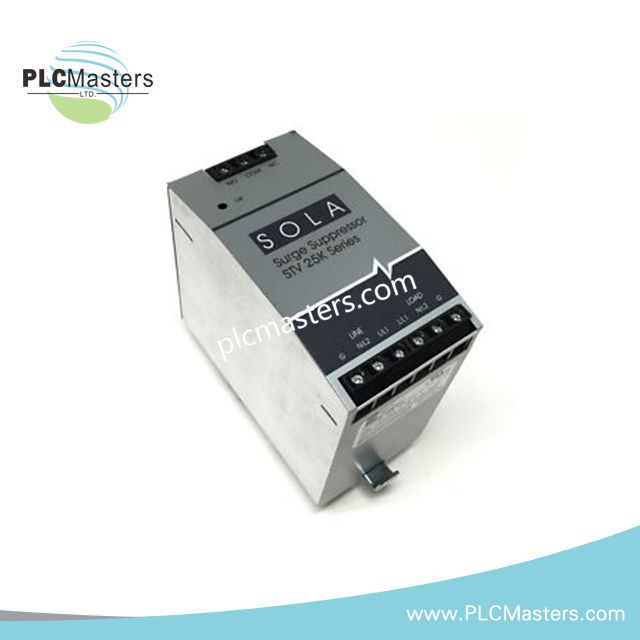

Penindas Lonjakan SolaHD STV 25K-10S
Dikonfigurasikan untuk penindasan voltan sementara dan pengurangan hingar elektrik dalam litar satu fasa 120 VAC, SolaHD STV 25K-10S (Penindas Lonjakan STV 25K) menyediakan perlindungan bersambung siri untuk beban elektronik industri.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | STV 25K-10S |
| Jenama | SolaHD |
| Jenis Produk | Peranti Perlindungan Lonjakan / Penindas Lonjakan |
| Siri | STV 25K |
| Voltan Operasi | 120 VAC, satu fasa, 50/60 Hz |
| Voltan Operasi Berterusan Maksimum | 150 VAC |
| Kapasiti Arus Lonjakan Puncak | 25,000 A (25 kA) setiap fasa, impuls 8/20 us |
| Arus Beban Berterusan Maksimum | 10 A, sambungan berwayar keras siri |
| Mod Perlindungan | L-N, L-G, N-G |
| Pengurangan Hingar EMI/RFI | Sehingga -40 dB dari 100 kHz hingga 100 MHz |
| Petunjuk Status | LED, Normal / Ralat |
| Sentuhan Penggera Jauh | Sentuhan kering Form C, NO/NC |
| Pemasangan | Rel DIN 35 mm |
| Perumah | Penutup industri padat kalis nyalaan |
| Berat | 0.5 kg |
| Dimensi | 6.4 cm x 12.7 cm x 12.2 cm |
| Suhu Operasi | -40 deg C hingga +60 deg C |
| Penggunaan Kuasa | Tidak dinyatakan dalam data yang dibekalkan |
Penindasan Lonjakan dan Penapisan Hingar
STV 25K-10S menggabungkan varistor oksida logam (MOV) berkuasa tinggi dengan penapisan penjejakan gelombang sinus. Peringkat MOV mengehadkan lebihan voltan sementara merentasi mod perlindungan talian-ke-neutral, talian-ke-bumi dan neutral-ke-bumi yang ditetapkan.
Peringkat penapisan mengurangkan hingar EMI/RFI sehingga -40 dB merentasi julat frekuensi 100 kHz hingga 100 MHz yang dinyatakan. Oleh itu, peranti ini menangani kedua-dua kejadian sementara voltan tinggi dan gangguan elektrik frekuensi tinggi.
Kadar beban berterusan maksimum 10 A terpakai pada sambungan berwayar keras siri. Pendawaian pemasangan hendaklah mengekalkan had arus beban yang ditetapkan.
LED bersepadu menyediakan petunjuk Normal / Ralat setempat, manakala sentuhan kering Form C menyediakan pemantauan status jauh melalui sentuhan NO/NC.
Soalan Lazim (FAQ)
S: Apakah konfigurasi litar yang disokong oleh STV 25K-10S?
J: Data yang dibekalkan menyatakan operasi satu fasa 120 VAC pada 50/60 Hz dengan mod perlindungan L-N, L-G dan N-G.
S: Berapakah arus sementara yang boleh ditahan oleh peranti ini?
J: Kapasiti arus lonjakan puncak yang ditetapkan ialah 25,000 A setiap fasa untuk impuls 8/20 us.
S: Bagaimanakah status perlindungan dipantau?
J: Status setempat ditunjukkan oleh LED, manakala sentuhan kering NO/NC Form C menyediakan pemantauan status jauh.
Garis Panduan Pemasangan Lapangan
- Pasang peranti pada rel DIN 35 mm yang serasi menggunakan susunan pemasangan mekanikal yang ditetapkan.
- Sahkan voltan litar dan konfigurasi fasa sebelum menyambungkan penindas lonjakan.
- Pastikan konduktor talian, neutral dan pembumian dirutekan mengikut piawaian pemasangan elektrik yang berkenaan.
- Minimumkan panjang konduktor antara litar terlindung, penindas lonjakan dan sambungan pembumian untuk mengurangkan impedans sementara.
- Rutekan pendawaian isyarat dan kuasa terlindung secara berasingan daripada konduktor hingar tinggi jika boleh.
- Sambungkan konduktor pembumian dengan laluan impedans rendah dan elakkan gelung atau laluan lanjutan yang tidak diperlukan.
- Kekalkan pemisahan yang sesuai antara pendawaian masuk yang terdedah kepada sementara dan pendawaian hiliran yang terlindung.
- Gunakan sentuhan Form C hanya dalam had kadaran elektrik yang ditetapkan oleh dokumentasi pemasangan yang berkenaan.
- Sahkan status LED selepas pengujaan dan siasat petunjuk Ralat sebelum meletakkan beban terlindung dalam perkhidmatan biasa.
- Jangan melebihi kadar arus beban berterusan 10 A yang ditetapkan untuk sambungan berwayar keras siri.
