Gambaran Keseluruhan

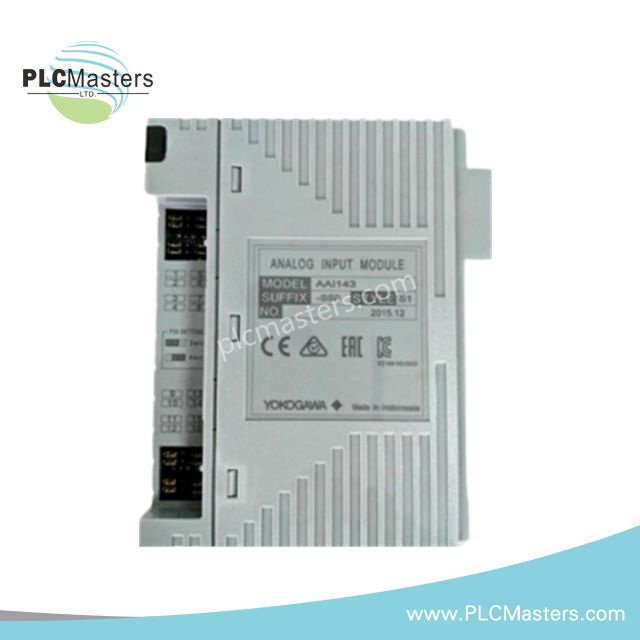

 Yokogawa AAI143-S50/A4S10 adalah modul input analog terasing 16-saluran. Yokogawa mereka bentuknya untuk digunakan dalam CENTUM VP dan CS 3000 sistem kawalan diedarkan. Ia menyokong isyarat arus standard 4–20 mA dan menyediakan ketahanan bunyi yang tinggi. Model ini juga menyokong komunikasi HART, membolehkan pengguna melakukan diagnostik jauh dan konfigurasi dengan cekap. Selain itu, ia mempunyai penyepaduan saluran-ke-saluran dan penyepaduan saluran-ke-sistem, memastikan prestasi yang selamat dan boleh dipercayai.

Spesifikasi Teknikal

• Jenis Input: Input arus analog (4–20 mA)

• Bilangan Saluran: 16 (setiap saluran diasingkan secara individu)

• Komunikasi HART: Disokong

• Ketepatan: ±0.1% daripada skala penuh

• Julat Isyarat Input: 4 hingga 20 mA DC

• Arus Input Dibenarkan: Sehingga 24 mA

• Voltan Tahan: 1500 V AC (input ke sistem, 1 minit)

• Tempoh Kemas Kini Data: 10 ms

• Bekalan Kuasa Pemancar:

• 19.0 V minimum (pada 20 mA)

• 25.5 V maksimum (pada 0 mA)

• Had arus keluaran: 25 mA

• Konfigurasi Pemancar:

• 2-wayar atau 4-wayar boleh dipilih setiap saluran menggunakan tetapan pin

• Drift (Suhu Persekitaran): ±16 µA setiap 10°C

• Penggunaan Arus Maksimum:

• 230 mA (5 V DC)

• 540 mA (24 V DC)

• Voltan Bekalan Kuasa: 5 V DC, kira-kira 500 mA

• Pilihan Pemasangan: Rel DIN atau pemasangan panel

• Suhu Operasi: –20°C hingga +60°C

• Dimensi: 50 mm × 25 mm × 120 mm

• Berat: 0.3 kg

• Redundansi: Menyokong konfigurasi dual-redundan

• Aplikasi: Automasi industri, kawalan proses, instrumentasi
