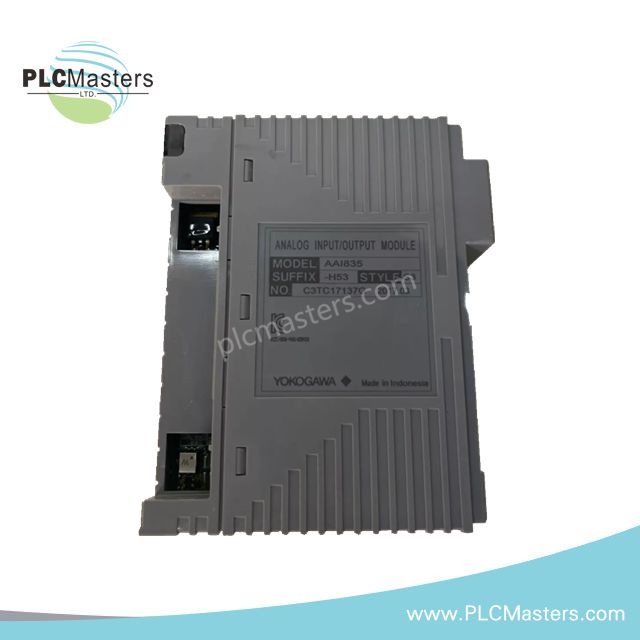

Modul Input/Output Analog Yokogawa AAI835-H53

Gambaran Keseluruhan

Yokogawa AAI835-H53 adalah modul input/output analog pembezaan 16-saluran. Ia berintegrasi dengan lancar dengan platform CENTUM VP dan CS 3000 DCS. Modul ini menyokong pemprosesan isyarat analog berketumpatan tinggi dengan resolusi 16-bit yang tepat. Jurutera mendapat manfaat daripada penyediaan isyarat lanjutan dan diagnostik untuk kebolehpercayaan yang dipertingkatkan. Ia beroperasi dengan cekap dalam persekitaran industri yang mencabar dan bising. Selain itu, ia mematuhi piawaian keselamatan SIL3 untuk aplikasi kritikal.

Spesifikasi Teknikal

• Model: AAI835-H53

• Saluran: 16 saluran I/O analog pembezaan

• Julat Input: ±10 V

• Julat Output: 0–20 mA

• Resolusi: 16-bit

• Pemprosesan Isyarat: Termasuk penapisan lanjutan dan diagnostik terbina dalam

• Tahap SIL: Mematuhi SIL3

• Pengasingan: Pengasingan saluran-ke-saluran dan saluran-ke-sistem

• Pilihan Pemasangan: Rel DIN atau pemasangan panel

• Keserasian Sistem: Direka untuk siri DCS Yokogawa CENTUM

• Suhu Operasi: –20°C hingga +70°C

• Bekalan Kuasa: 5 V DC dan 24 V DC (melalui modul asas)

• Berat: 0.3 kg

Spesifikasi Isyarat I/O

• Bilangan Saluran I/O: 4 saluran input terasing dan 4 saluran output terasing

• Jenis Isyarat Input: 4–20 mA DC

• Jenis Isyarat Output: 4–20 mA DC

• Arus Input Dibenarkan: Sehingga 25 mA

• Rintangan Beban Output Dibenarkan: 0 hingga 750 Ω

Ciri Elektrik

• Voltan Tahan:

• 500 V AC (1 min) antara input/output dan sistem

• 500 V AC (1 min) antara saluran input/output

• Rintangan Input:

• Kuasa HIDUP: 290 Ω (20 mA) hingga 450 Ω (4 mA)

• Kuasa MATI: 500 kΩ atau lebih tinggi

• Pengesanan Litar Terbuka (Input): Aktif di bawah 0.65 mA

Spesifikasi Prestasi

• Ketepatan Input: ±16 μA

• Ketepatan Output: ±48 μA

• Drift Suhu: ±16 μA setiap 10°C

• Tempoh Kemas Kini Data: 10 ms

• Bekalan Kuasa Pemancar:

• Minimum: 15.0 V (pada 20 mA)

• Maksimum: 29.3 V (pada 0 mA)

Penggunaan Kuasa

• Input 5 V DC: Sehingga 360 mA

• Input 24 V DC: Sehingga 450 mA
