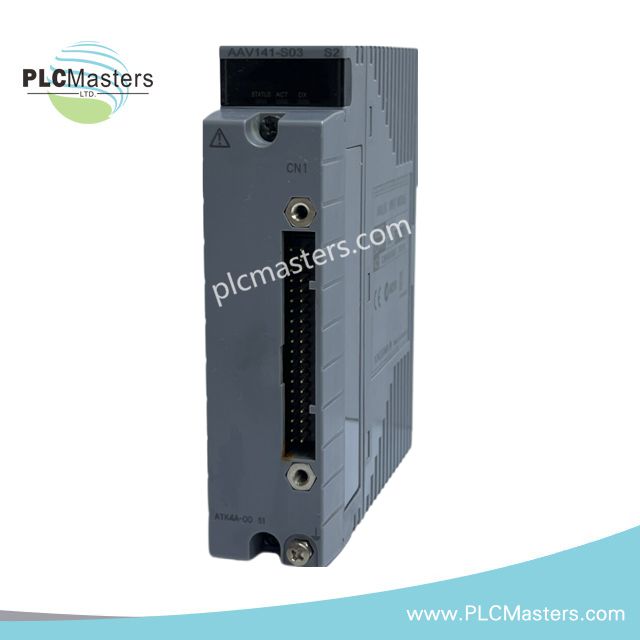

Modul Input Analog Yokogawa AAV141-S03/K4A00

Gambaran Keseluruhan

Modul Yokogawa AAV141-S03/K4A00 adalah modul input analog berprestasi tinggi untuk sistem kawalan diedarkan CENTUM VP. Ia menyediakan 16 saluran untuk memperoleh isyarat piawai daripada pemancar dan sensor lapangan. Modul ini memastikan pemantauan tepat tekanan, suhu, dan aliran dalam proses industri. Reka bentuknya yang kukuh menyokong persekitaran yang keras dan konfigurasi redundan berganda untuk aplikasi kritikal. Penyesuai K4A00 yang disertakan membolehkan sambungan mudah ke papan terminal AEA4D.

Spesifikasi Teknikal

• Model: AAV141-S03/K4A00

• Jenis: Modul Input Analog (Input Voltan/Arus)

• Bilangan Saluran: 16 saluran tidak terasing

• Julat Isyarat Input: 1 hingga 5 V DC atau 4 hingga 20 mA DC

• Jenis Input: Serasi dengan pemancar 2 wayar atau 4 wayar

• Impedans Input: Arus: 250 Ω ±0.2%, Voltan: ≥20 kΩ

• Penukaran Data: Penukar A/D 16-bit setiap saluran

• Pengasingan: Saluran terasing antara satu sama lain dan sistem

• Kelajuan Penukaran: Kira-kira 10 ms setiap saluran

• Ketepatan: ±0.1% julat

• Koefisien Suhu: ±0.01% julat/°C

• Masa Respons: Kurang daripada 1 saat untuk perubahan input 90%

• Suhu Operasi: –20 hingga +70 °C

• Suhu Penyimpanan: –20 hingga +60 °C

• Kelembapan: 5 hingga 90% RH, tidak mengembun

• Pemasangan: Serasi dengan nod CENTUM VP atau ProSafe-RS

• Blok Terminal: K4A00 dengan skru M4

• Pematuhan Keselamatan: IEC 61010-1

• Pematuhan EMC: EN 61326-1

• Penggunaan Kuasa: Biasanya 2.5 W
