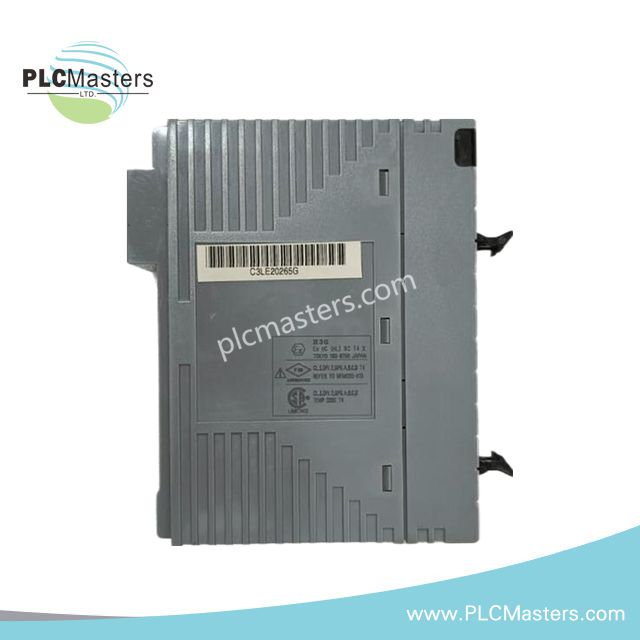

Modul Output Digital Yokogawa ADV561-P01

Gambaran Keseluruhan

Modul Yokogawa ADV561-P01 adalah modul output digital berketumpatan tinggi. Ia sesuai dengan sempurna dalam sistem kawalan CENTUM VP dan ProSafe-RS. Modul ini menyediakan 64 saluran output transistor. Oleh itu, ia sesuai untuk automasi industri skala besar seperti loji kimia, penjanaan kuasa, dan pembuatan. Setiap saluran menawarkan pengasingan elektrik. Reka bentuk ini memastikan penghantaran isyarat yang boleh dipercayai dan melindungi daripada gangguan gelung bumi.

Spesifikasi Teknikal

• Nombor Model: ADV561-P01

• Pengilang: Yokogawa Electric Corporation

• Jenis Modul: Modul Output Digital Berketumpatan Tinggi

• Bilangan Saluran Output: 64 output transistor

• Jenis Output: Penenggelaman arus

• Voltan Berpenarafan: 24 V DC

• Jatuhan Voltan ON Maksimum: ≤ 2 V DC

• Arus Beban Maksimum: Biasanya 100 mA setiap saluran

• Arus Kebocoran (Keadaan OFF): Sangat rendah

• Pengasingan: Pengasingan saluran ke saluran

• Modulasi Lebar Denyutan: Disokong (akhiran P)

• Output Berkadar Masa: Disokong

• Pematuhan Alam Sekitar: ISA G3 (akhiran P1)

• Dimensi: Lebih kurang 282 × 210 × 20 mm

• Jenis Produk: Modul Output Digital

• Voltan Bekalan Kuasa Luaran: 24 V DC (julat 20.4 hingga 26.4 V DC)

• Butiran Pengasingan:

• Saluran diasingkan dari sistem oleh 2 kV AC selama 1 minit

• Commons diasingkan antara satu sama lain oleh 500 V AC selama 1 minit (setiap 16 saluran)

• Fungsi Output: Status ON/OFF, lebar denyutan satu kali, output berkadar masa

• Julat Lebar Denyutan: 8 ms hingga 7200 s

• Masa Respons:

• ≤ 3 ms untuk output status

• ≤ 10 ms untuk output status dan denyutan campuran

• Redundansi: Menyokong konfigurasi redundan berganda

• Penggunaan Arus:

• 700 mA (5 V DC)

• 120 mA (bekalan kuasa luaran)

• Berat: 0.30 kg
