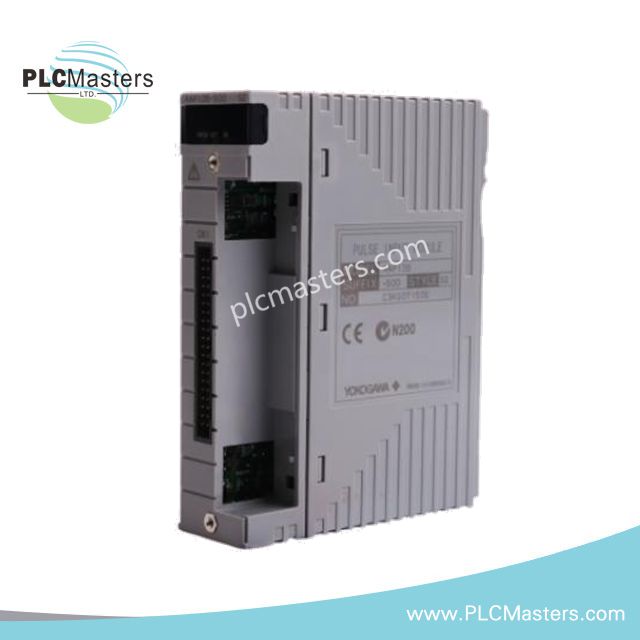

Modul Input Denyut Yokogawa AP135-S00

Gambaran Keseluruhan

Modul Yokogawa AP135-S00 adalah modul input denyut berprestasi tinggi. Ia menangkap isyarat denyut dari pengukur aliran, kaunter, dan peranti lapangan. Modul ini memastikan pemerolehan data yang tepat dalam sistem kawalan CENTUM CS dan CENTUM VP. Ia menyediakan operasi yang boleh dipercayai dengan saluran terasing dan keserasian isyarat yang serba boleh. Reka bentuknya menyokong persekitaran automasi industri yang memerlukan pengukuran denyut yang tepat dan pantas.

Spesifikasi Teknikal

• Nombor Model: AP135-S00

• Saluran Input: 8 saluran terasing

• Jenis Isyarat Disokong: Sentuhan ON/OFF, denyut voltan, denyut arus

• Julat Kekerapan Input: 0 hingga 10 kHz

• Lebar Denyut Minimum: 40 µs

• Tahap Isyarat Input (Voltan): Tinggi: 3–24 V DC; Rendah: –1 hingga 8 V DC; Ayunan: ≥3 V

• Rintangan Input Sentuhan: Terbuka: ≥100 kΩ; Tutup: ≤200 Ω

• Kapasiti Sentuhan: 12 V DC: ≥15 V DC, 15 mA; 24 V DC: ≥30 V DC, 30 mA

• Bekalan Kuasa Pemancar: Boleh dipilih: 12 V DC ±10% (maksimum 40 mA), 24 V DC ±10% (maksimum 30 mA)

• Rintangan Sumber Isyarat: ≤1 kΩ

• Pilihan Rintangan Shunt: Tiada / 200 / 500 / 1000 Ω

• Rintangan Tarik-naik: 68 kΩ (untuk 12 V atau 24 V DC)

• Pengasingan Saluran: 500 V AC (1 min) antara input/sistem dan antara saluran

• Tempoh Kemas Kini Data: 2 ms

• Penggunaan Kuasa: 5 V DC: 300 mA; 24 V DC: 400 mA

• Dimensi: 10.7 cm × 13 cm × 3.3 cm

• Berat: 0.3 kg

• Sambungan Luaran: Terminal pengapit tekanan, kabel KS, penyambung MIL

• Pemasangan: Dipasang pada rak dalam sistem FIO
