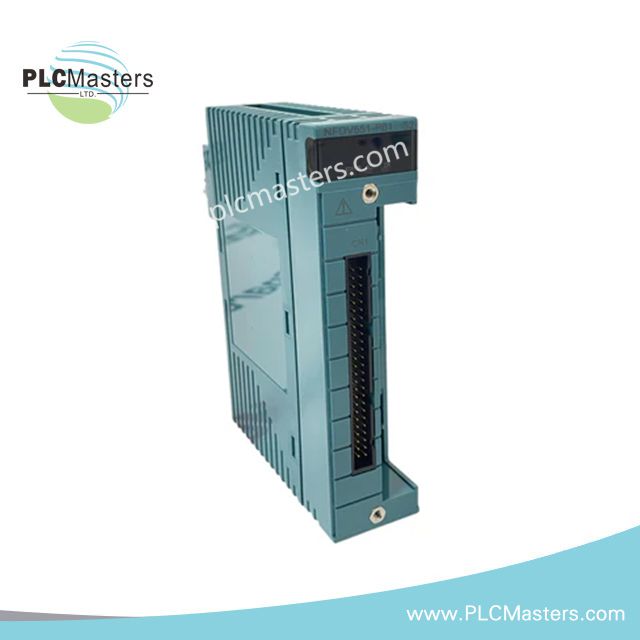

Modul Output Digital Yokogawa NFDV551-P10/CCC01

Gambaran Keseluruhan

 Yokogawa NFDV551-P10/CCC01 adalah modul output digital berketumpatan tinggi yang direka untuk digunakan dengan pengawal autonomi STARDOM, termasuk FCN, FCN-500, FCN-100, FCN-RTU, dan FCJ. Ia menawarkan 32 output transistor terasing jenis sink, menjadikannya sesuai untuk mengawal solenoid, relay, dan penunjuk dalam persekitaran industri. Selain itu, akhiran /CCC01 termasuk penutup penyambung MIL, yang meningkatkan perlindungan dan pengurusan kabel.

Spesifikasi Teknikal

Nombor Model: NFDV551-P10/CCC01
Jenis: Modul Output Digital
Saluran Output: 32 (output transistor jenis sink)

Voltan dan Arus

• Voltan Output Dinilai: 24 V DC

• Julat Voltan Operasi: 20.4 hingga 26.4 V DC

• Voltan Beban Dinilai: 24 V DC

• Arus Beban Maksimum: 100 mA/saluran @ 26.4 V DC

• Voltan Output ON (Maksimum): 2 V DC

• Arus Kebocoran (OFF): ≤ 0.1 mA

Prestasi

• Masa Respons Output: ≤ 3 ms

• Mod Fallback: TAHAN / MATI / TIDAK (boleh dikonfigurasi)

Pengasingan

• Isyarat ke Sistem: 2000 V AC selama 1 minit

• Antara Komun (setiap 16 saluran): 500 V AC selama 1 minit

Penggunaan Kuasa

• Kuasa Sistem: 700 mA @ 5 V DC

• Kuasa Lapangan: 60 mA @ 24 V DC

Keadaan Persekitaran

• Suhu Operasi: 0°C hingga +55°C

• Suhu Penyimpanan: –20°C hingga +80°C

• Julat Kelembapan: 5% hingga 95% RH (tidak mengembun)

Mekanikal

• Pemasangan: Rel DIN atau rak modular

• Sambungan Luaran: Kabel penyambung MIL atau terminal clamp tekanan

• Berat: 0.3 kg
