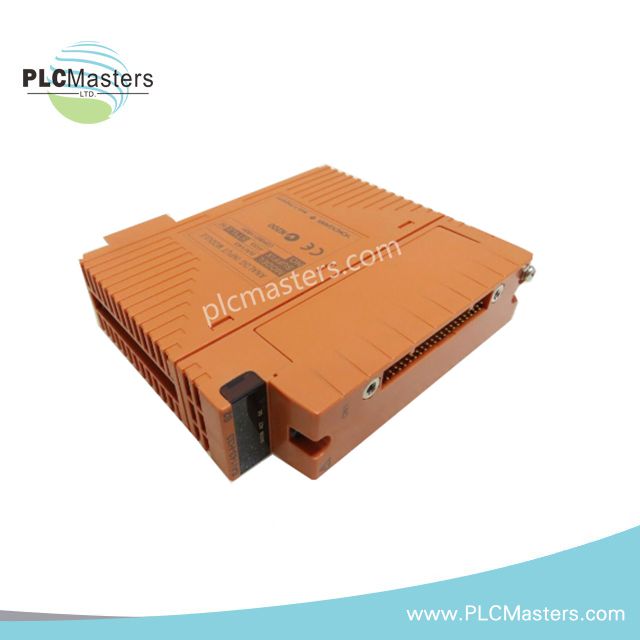

Modul Input Analog Yokogawa SAI143-H33

Gambaran Keseluruhan

Modul Yokogawa SAI143-H33 adalah modul input analog yang direka untuk automasi industri. Ia menyediakan pemprosesan isyarat berketepatan tinggi dan komunikasi yang cekap. Modul ini memastikan prestasi yang boleh dipercayai dan kukuh dalam sistem kawalan proses. Ia menyokong 16 saluran input terasing dan menawarkan kawalan bekalan kuasa pemancar yang fleksibel.

Spesifikasi Teknikal

• Jenis Produk: Modul Input Analog

• Pengilang: Yokogawa

• Nombor Model: SAI143-H33

• Bilangan Saluran Input: 16 (pengasingan modul)

• Julat Input Dinilai: 4 hingga 20 mA

• Julat Input Dibenarkan: 0 hingga 25 mA

• Impedans Input (Kuasa HIDUP): 250 Ω + nilai arus (biasanya 272.5 Ω pada 20 mA, 362.5 Ω pada 4 mA)

• Impedans Input (Kuasa MATI): Minimum 500 kΩ

• Ketepatan Dinilai: ±16 µA (untuk julat input 0.05 hingga 23 mA)

• Kekerapan Kemas Kini Data: 40 ms

• Drift Suhu: ±16 µA setiap 10 °C

• Bekalan Kuasa Pemancar:

• Minimum 16.15 V pada 20 mA

• Maksimum 26.4 V pada 0 mA

• Had arus keluaran: 25 mA

• Tetapan 2/4-Wire: Tetapan saluran individu melalui pin

• Bekalan Kuasa Pemancar HIDUP/MATI: Tersedia untuk semua 16 saluran serentak dalam mod 2-wayar

• Voltan Tahan: 1.5 kV AC antara input dan sistem selama 1 minit

• Penggunaan Arus Maksimum:

• 320 mA (sistem 5 V)

• 550 mA (sistem 24 V)

• Berat: Kira-kira 0.34 kg (terminal pengapit tekanan atau kabel MIL), 0.39 kg (dengan penyesuai antara muka kabel isyarat)

• Sambungan Luaran: Terminal pengapit tekanan, kabel MIL, kabel isyarat khusus

• Suhu Operasi:  -20 hingga 70 °C
