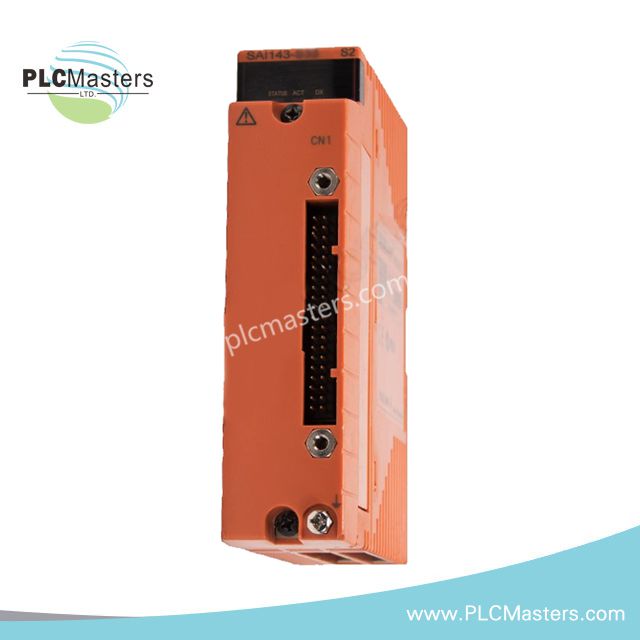

Modul Input Analog Yokogawa SAI143-S53/A4S00

Gambaran Keseluruhan

The Yokogawa SAI143-S53/A4S00 adalah modul input analog 16-saluran. Jurutera menggunakannya dalam sistem automasi proses yang memerlukan ketepatan dan kestabilan. Ia menyokong isyarat 4–20 mA terasing dan menyediakan pemprosesan isyarat yang pantas dan tepat. Dengan ketahanan EMI/RFI yang kukuh dan konfigurasi saluran individu, modul ini berfungsi dengan boleh dipercayai dalam persekitaran industri yang keras.

Spesifikasi Teknikal

• Nombor Model: SAI143-S53/A4S00

• Pengilang: Yokogawa

• Jenis Produk: Modul Input Analog

Ciri-ciri Input

• Bilangan Saluran: 16, terasing

• Jenis Isyarat Input: 4 hingga 20 mA DC

• Julatan Input Dibenarkan: 0 hingga 25 mA

• Impedans Input:

• Kuasa HIDUP: 272.5 Ω (20 mA) hingga 362.5 Ω (4 mA)

• Kuasa MATI: ≥ 500 kΩ

• Ketepatan: ±0.1% daripada skala penuh

• Ketepatan Dinilai: ±16 µA (untuk julat input 0.05 hingga 23 mA)

• Resolusi: 16 bit

• Drift Suhu: ±16 µA setiap 10°C

• Kekerapan Kemas Kini Data: 40 ms

Kuasa dan Pengasingan

• Bekalan Kuasa: 24 VDC ±10%

• Penggunaan Arus Maksimum:

• Sistem 5 V DC: 320 mA maks

• Sistem 24 V DC: 550 mA maks

• Bekalan Kuasa Pemancar:

• 16.15 V min (pada 20 mA)

• 26.4 V maks (pada 0 mA)

• Had arus keluaran: 25 mA

• Voltan Tahan: 1.5 kV AC (1 min) antara input dan sistem

Konfigurasi dan Persekitaran

• Tetapan 2/4-wayar: Tetapan individu setiap saluran melalui pin

• Julat Suhu Operasi: -25°C hingga +70°C

• Ketahanan EMI/RFI:

• IEC 61000-4-3 (ketahanan radiasi)

• IEC 61000-4-4 (transien pantas)

Ciri Fizikal

• Dimensi: 25 mm × 123 mm × 98 mm

• Berat: 0.39 kg
