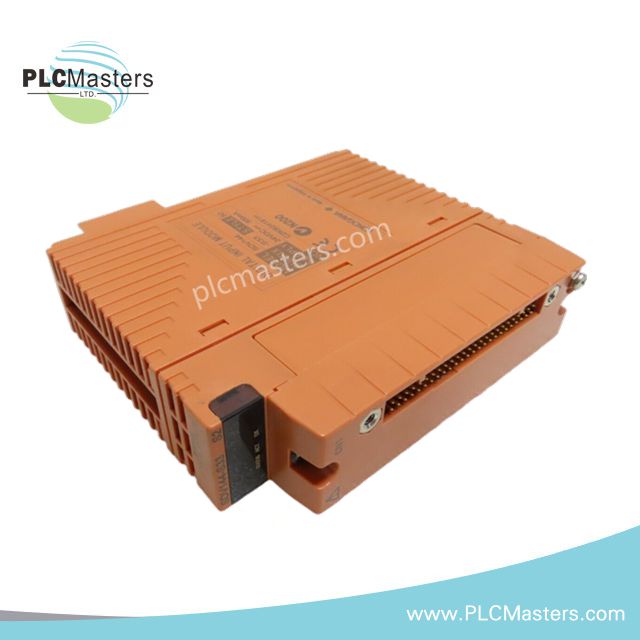

Modul Input Digital Yokogawa SDV144-S53/B4S00

Gambaran Keseluruhan

Modul Yokogawa SDV144-S53/B4S00 adalah modul input digital 16-saluran yang dibina untuk sistem instrumen keselamatan ProSafe-RS . Ia menerima secara langsung isyarat sentuhan tanpa voltan 24 V DC dari peranti lapangan. Jurutera boleh bergantung pada modul ini untuk penebatan tinggi, tindak balas pantas, dan ketahanan persekitaran yang kukuh. Selain itu, ia mematuhi piawaian ISA G3, menjadikannya sesuai untuk keadaan industri yang keras.

Spesifikasi Teknikal

Umum

• Model: SDV144-S53/B4S00

• Jenis: Modul Input Digital

• Pemasangan: Pangkalan kad I/O dalam sistem ProSafe-RS

• Berat: 0.36 kg

• Sokongan Redundansi: Tidak termasuk

• Perlindungan Letupan: Tidak termasuk

• Pilihan Sambungan: Terminal pengapit tekanan, kabel MIL, atau kabel isyarat khusus

Spesifikasi Input

• Bilangan Input: 16 saluran terasing

• Jenis Isyarat Input: Sentuhan tanpa voltan

• Rintangan Input ON: ≤1 kΩ

• Rintangan Input OFF: ≥100 kΩ

• Arus Input: 6 mA ±20% (pada input 0 Ω, kuasa luaran 24 V DC)

• Penarafan Sentuhan: 24 V DC (+20% / –10%), ≥10 mA

• Voltan Input Maksimum: 30 V DC (seketika)

• Masa Tindak Balas Input: ≤40 ms

Kuasa dan Penebatan

• Bekalan Kuasa Luaran: 24 V DC (+20% / –10%), kapasiti ≥200 mA

• Penggunaan Arus:

• 5 V DC: Maks 290 mA

• 24 V DC: Maks 140 mA

• Voltan Tahan: 2 kV AC (1 minit, antara isyarat input dan sistem)

Keadaan Persekitaran

• Suhu Operasi: –20°C hingga +70°C (mematuhi Piawaian ISA G3)

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembapan: 5% hingga 95% RH (tidak mengembun)
