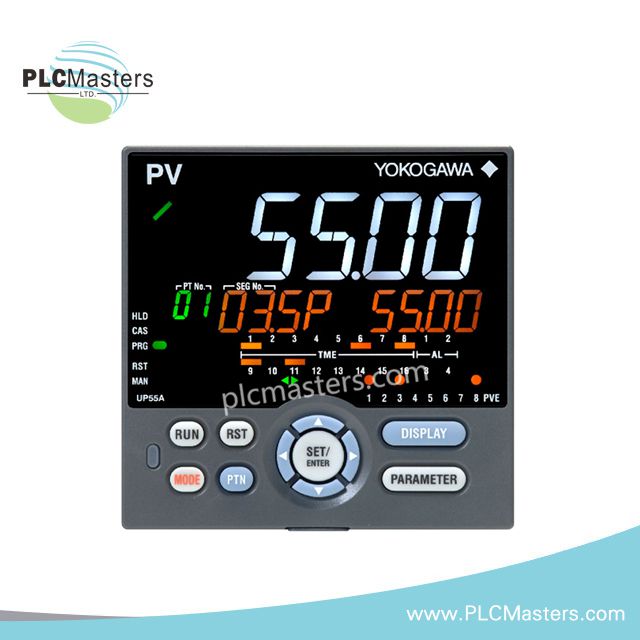

Pengawal Program Yokogawa UP55A-201-11-00/AP

Gambaran Keseluruhan

The Yokogawa UP55A-201-11-00/AP adalah pengawal program bersaiz 1/4 DIN dari siri UTAdvanced™ UP55A . Direka untuk kawalan suhu dan proses berketepatan tinggi, ia sesuai untuk profil terma yang kompleks dalam persekitaran industri. Pengawal ini menampilkan LCD warna 14-segmen yang terang, navigasi intuitif, dan menyokong sehingga 99 corak program dengan kawalan PID dan logik tangga yang maju. Kedalaman 65 mm yang padat dan panel hadapan berpenarafan IP66 menjadikannya sesuai untuk pemasangan panel dalam aplikasi yang mencabar.

Spesifikasi Teknikal

Paparan & Operasi

• Jenis Paparan: LCD warna 14-segmen

• Navigasi: Nama parameter boleh tatal dengan kekunci intuitif

• Kekunci Fungsi: Boleh ditakrif pengguna untuk akses pantas

• Sokongan Bahasa: Antara muka pelbagai bahasa

Reka Bentuk Pengawal

• Saiz DIN: 1/4 DIN

• Kedalaman Panel: 65 mm

• Perlindungan Hadapan: IP66 / NEMA4

Spesifikasi Masukan

• Jenis Input: Termokopel, RTD, voltan DC, arus DC

• Ketepatan: ±0.1% daripada julat input

• Kitaran Pensampelan: 100 ms

• Pengesanan Burnout: Tersedia untuk pemantauan kegagalan sensor

Spesifikasi Output

• Jenis Output:

• Output relay

• Nadi voltan

• Output arus (4–20 mA)

• Output Berkadar Posisi: Ya, untuk kawalan injap bermotor

• Bekalan Kuasa Sensor:

• Standard: 15 V DC

• Pilihan: 24 V DC

Kawalan Program

• : Sehingga 99 corak

• Segmen: Sehingga 600 jumlah

• Susunan Tangga: Kawalan logik terbina dalam

• Algoritma Kawalan: PID Lanjutan + logik Fuzzy

Antara Muka Komunikasi

• Antara Muka Standard:

• Ethernet (Modbus/TCP)

• RS-485 (Modbus/RTU, peer-to-peer, kawalan berkoordinasi)

• Rangkaian Pilihan:

• PROFIBUS-DP

• CC-Link

• DeviceNet

Penarafan Persekitaran

• Suhu Operasi: 0°C hingga +50°C

• Kelembapan: 10% hingga 90% RH (tidak mengembun)

• Ketahanan Getaran: Pematuhan piawaian IEC

Bekalan Kuasa

• Voltan Berpenarafan: 100–240 V AC atau 24 V DC (bergantung pada model)

• Penggunaan Kuasa: Anggaran 10 VA maks
