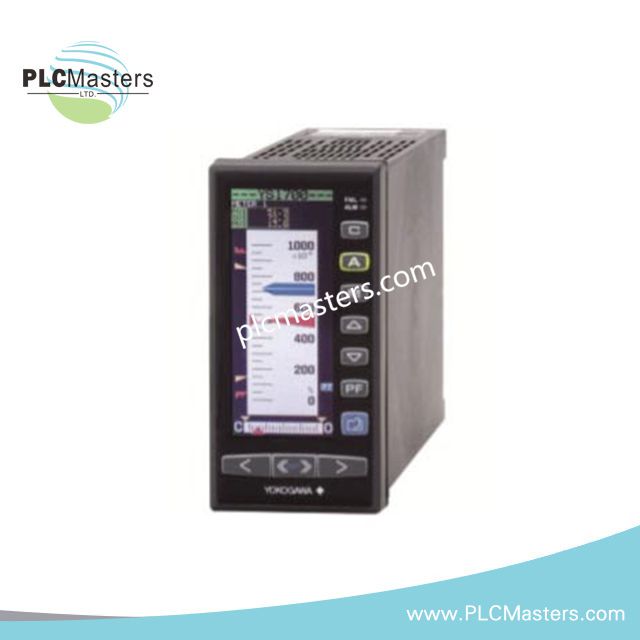

Pengawal Penunjuk Boleh Atur Yokogawa YS1700-030

Gambaran Keseluruhan

The Yokogawa YS1700-030 adalah pengawal penunjuk boleh atur cara yang dibina untuk kawalan gelung tunggal dalam persekitaran industri yang mencabar. Ia tergolong dalam keluarga Peranti Kawalan OpreX dan menampilkan kebolehaturan atur cara yang maju, kebolehpercayaan tinggi, dan kebolehluasan yang cemerlang. Jurutera boleh mengkonfigurasi pengawal menggunakan sama ada logik berasaskan teks atau diagram blok fungsi, menawarkan fleksibiliti untuk pelbagai aplikasi kawalan proses.

Spesifikasi Teknikal

Kawalan dan Pengaturcaraan

• Jenis Kawalan: Gelung tunggal, kaskad, pemilih (melalui pemilihan fungsi)

• Kaedah Pengaturcaraan:

• Berasaskan teks: Sehingga 1000 langkah

• Blok fungsi: Sehingga 400 modul

Paparan

• Jenis: LCD warna TFT titik penuh

• Antara Muka: Intuitif dan mudah dinavigasi

Kapasiti Input/Output

• Input Analog: Sehingga 8 saluran (boleh dikembangkan)

• Output Analog: Sehingga 4 saluran (boleh dikembangkan)

• I/O Digital:

• Sehingga 14 jumlah

• Sehingga 10 Input Digital (DI)

• Sehingga 10 Output Digital (DO)

• Sepenuhnya boleh dikonfigurasikan I/O

Antara Muka Komunikasi

• RS-485 (standard)

• Ethernet (MODBUS/TCP) – Pilihan untuk integrasi rangkaian

Bekalan Kuasa

• Pilihan Voltan:

• 100–240 V AC

• 24 V DC (tidak berpolar)

Kebolehpercayaan dan Keselamatan

• CPU: CPU berganda (CPU utama dan paparan)

• Fail-Safe:

• Litar manual keras untuk kawalan output manual

• Mudah ingatan tidak mudah hilang (tidak memerlukan bateri)

Pemasangan dan Reka Bentuk

• Gaya Pemasangan: Pemasangan panel

• Penarafan Perlindungan: IP54 (panel depan sahaja)

• Ketebalan: 250 mm (jenis asas)

Pecahan Kod Model

• -0: Termasuk unit manual keras

• 3: Serasi dengan unit dalaman YS80, EBS, I, EK, HOMAC

• 0: Menyokong 100V AC / 24V DC input kuasa berkongsi
