Модуль источника питания Allen-Bradley 1771-P2A
$123.00
$320.00
Описание

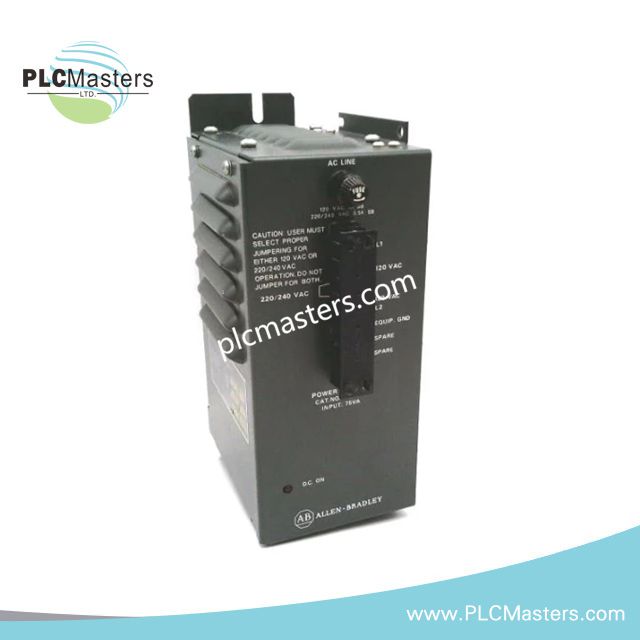

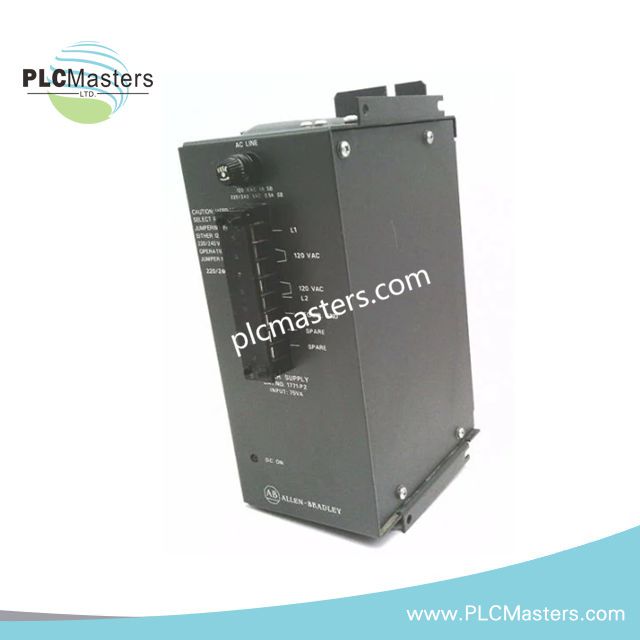

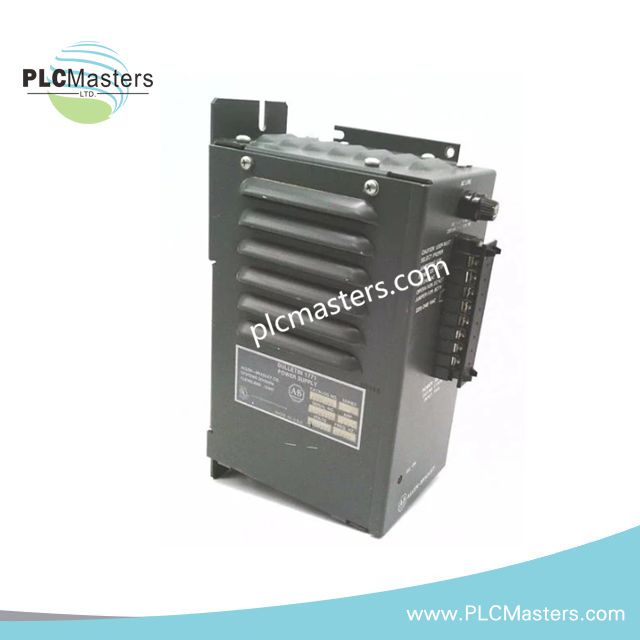

Модуль питания Allen-Bradley 1771-P2A
Allen-Bradley 1771-P2A, также известный как модуль питания 1771-P2A, является специализированным аппаратным компонентом для регулируемого питания шинной платы в платформах PLC-5 и корпусах Bulletin 1771 I/O. Модуль преобразует выбираемое входное напряжение 120/240 VAC в выходное питание 5,1 VDC для модулей ввода-вывода и аппаратуры интерфейса процессора, установленных в корпусе.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | 1771-P2A |
| Бренд | Allen-Bradley |
| Происхождение | США |
| Вес | 10,01 фунтов |
| Размеры | 11,6 x 28,6 x 18,2 см |
| Рабочая температура | 0 до 60 °C |
| Потребляемая мощность | Максимальная реальная входная мощность 65 W; кажущаяся входная мощность 90 VA |
| Тип продукта | Модуль питания PLC |
| Входное напряжение | Выбираемое 120 VAC или 220/240 VAC |
| Диапазон входного напряжения | 98-132 VAC / 196-250 VAC |
| Входной ток | 0,75 A при 120 VAC; 0,38 A при 220/240 VAC |
| Частота | 50/60 Гц |
| Выходное напряжение | 5,1 VDC |
| Выходной ток | До 6,5 A |
| Выход на шинную плату | Максимум 6,5 A при 5 VDC |
| Занимаемые слоты корпуса | Два слота корпуса 1771 |
| Индикатор состояния | Индикатор DC ON |
| Диапазон влажности | 5-95% без конденсации |
Архитектура питания шинной платы PLC-5
1771-P2A обеспечивает регулируемое питание 5 VDC для работы шинной платы корпуса Bulletin 1771 I/O. Модуль использует выбираемую конфигурацию входного переменного тока через перемычки и подает постоянное питание непосредственно подключенным модулям ввода-вывода и совместимым конфигурациям адаптеров процессора. Мощность выхода поддерживает работу одного корпуса и может быть объединена с совместимым блоком питания 1771-P10 через кабель 1771-CT для увеличения токовой нагрузки.
Модуль взаимодействует с оборудованием Allen-Bradley PLC-5 через структуру распределения питания корпуса 1771. Его конструкция преобразования питания включает фильтрацию входного переменного тока, регулирование выходного постоянного тока и подачу тока на шинную плату для установленных модулей.
Часто задаваемые вопросы
В: Какое выходное напряжение и ток обеспечивает 1771-P2A?
О: Модуль обеспечивает регулируемый выход 5,1 VDC с максимальной токовой нагрузкой на шинную плату 6,5 A.
В: Может ли 1771-P2A работать от разных входных напряжений переменного тока?
О: Да. Конфигурация входа поддерживает выбор 120 VAC или 220/240 VAC с помощью перемычек.
В: Как устанавливается 1771-P2A в систему PLC-5?
О: Модуль устанавливается в корпус Bulletin 1771 I/O и занимает два слота корпуса, обеспечивая питание шинной платы.
Руководство по установке на объекте
Устанавливайте 1771-P2A только в совместимые конфигурации корпусов Bulletin 1771. Перед подачей питания проверьте конфигурацию перемычек входного переменного тока, чтобы она соответствовала доступному напряжению питания.
Обеспечьте достаточную циркуляцию воздуха вокруг модуля для отвода тепла в пределах указанного рабочего температурного диапазона. Прокладывайте проводку входного переменного тока отдельно от кабелей низкого уровня сигналов для снижения электрических помех. Подключайте заземление корпуса согласно промышленным стандартам заземления панелей управления и обеспечивайте правильное экранирование соседних сигнальных проводов.
При параллельном подключении блоков питания убедитесь в совместимости моделей и используйте указанный соединительный кабель. Перед установкой проверьте требования к нагрузке шинной платы, чтобы суммарный ток модулей не превышал доступную мощность питания 5 VDC.
