Модуль связи ControlNet Allen-Bradley 1756-CN2/B
$123.00
$320.00
Описание

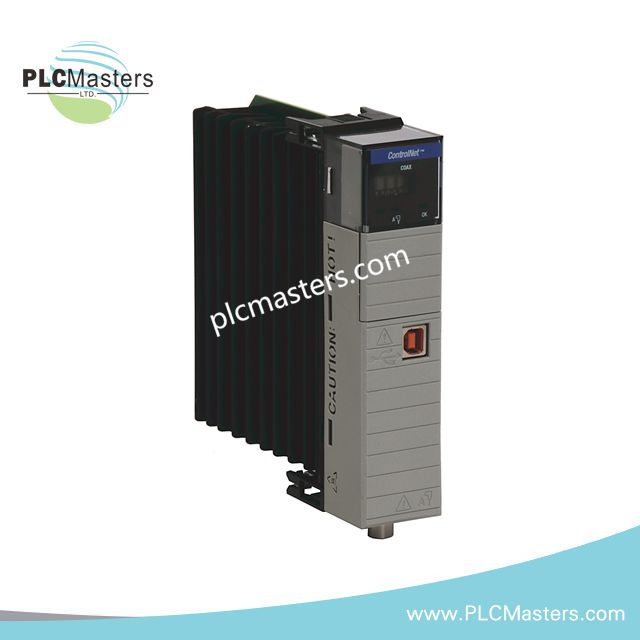

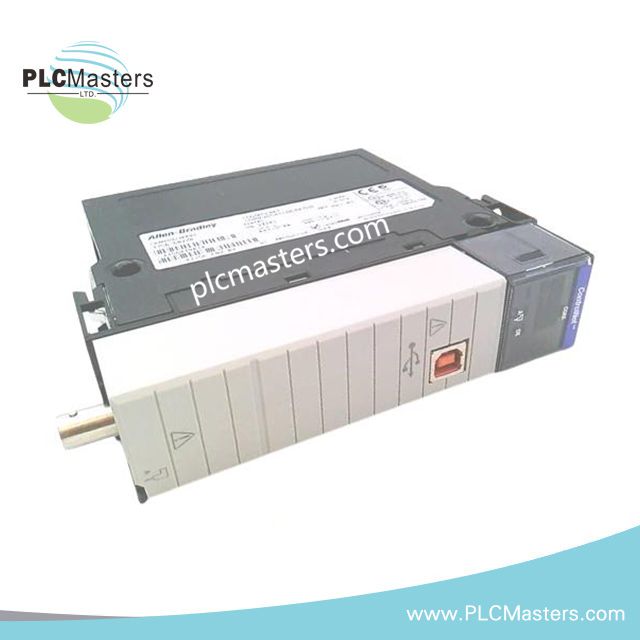

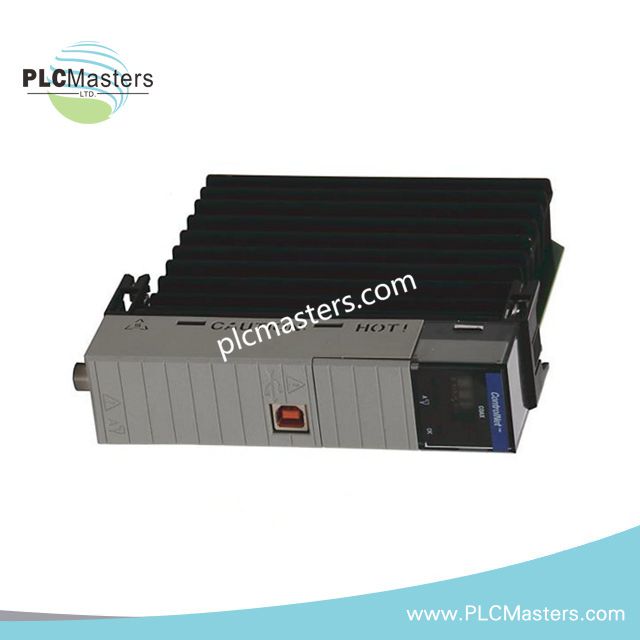

Модуль связи Allen-Bradley 1756-CN2/B ControlNet
Настроенный для детерминированного планового обмена данными в сетях ControlNet в системах автоматизации ControlLogix, Allen-Bradley 1756-CN2/B (1756-CN2/B коммуникационный модуль) обеспечивает прямое выполнение связи контроллера с устройством на уровне сети через среду ControlNet со скоростью 5 Мбит/с.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | 1756-CN2/B |
| Бренд | Allen-Bradley |
| Происхождение | США |
| Вес | 0.29 фунта |
| Рабочая температура | от 0 °C до +60 °C |
| Потребляемая мощность | ~5.1 W (рассчитано из 1.0 A при 5.1 V DC с шины) |
| Тип сети | Детерминированная плановая сеть ControlNet |
| Скорость передачи данных | 5 Мбит/с |
| Порты | 2 коаксиальных разъема BNC |
| Ток с шины | ~1.0 A при 5.1 V DC |
| Изоляционное напряжение | 30 В непрерывно (базовая изоляция) |
Детерминированное планирование ControlNet и работа с резервными средами
1756-CN2/B реализует плановые циклы связи на уровне среды ControlNet, обеспечивая передачу данных между узлами на основе временных слотов. Модуль поддерживает фиксированное время сканирования сети на скорости 5 Мбит/с, снижая вариабельность обмена данными между контроллером и устройством.
Два интерфейса BNC поддерживают резервные коаксиальные каналы. Резервирование среды осуществляется через непрерывный мониторинг сигнала и автоматический выбор пути, обеспечивая непрерывность сети при ухудшении состояния одного из каналов. Светодиодная диагностика отображает в реальном времени состояние сетевого трафика, синхронизацию узлов и состояние модуля в шасси ControlLogix.
Часто задаваемые вопросы (FAQ)
В: Поддерживает ли 1756-CN2/B горячую замену в работающем шасси ControlLogix?
О: Модуль поддерживает удаление и установку под напряжением (RIUP) при установке в совместимый слот шасси ControlLogix. После повторной установки происходит повторная синхронизация сети.
В: Как нагрузка с шины влияет на работу модуля?
О: Модуль потребляет примерно 1.0 A при 5.1 V DC с шины шасси. Избыточная суммарная нагрузка на шину от нескольких модулей может повлиять на распределение питания системы.
В: Как резервирование среды влияет на время передачи?
О: Два канала BNC работают в режиме параллельного мониторинга. Для каждого планового цикла передачи используется только один активный путь с автоматическим переключением при нарушении целостности сигнала.
Руководство по установке на объекте
Модуль должен устанавливаться в выделенный слот шасси ControlLogix при полном отключении питания или в условиях, соответствующих RIUP. Коаксиальные кабели ControlNet должны быть завершены указанными терминальными резисторами для поддержания согласования импеданса на сегменте сети. Экранирование кабеля должно быть заземлено в назначенных точках для предотвращения дифференциальных помех.
Адресация узлов и планирование сети должны быть настроены с помощью RSNetWorx for ControlNet до начала работы. Физическая прокладка кабелей BNC должна избегать линий с высокочастотным приводом и силовых проводников для снижения электромагнитных помех. Заземление шасси должно соответствовать архитектуре заземления системы ControlLogix.
